Инвертор - это устройство для преобразования постоянного тока в переменный.
Инверторы условно можно разделить на два типа.
Первый – инверторы, обеспечивающие на выходе синусоидальную форму напряжения. Это так называемые инверторы с чистой синусоидой.
Второй – инверторы, имеющие на выходе квазисинусоиду (как бы синусоиду), или модифицированную синусоиду.

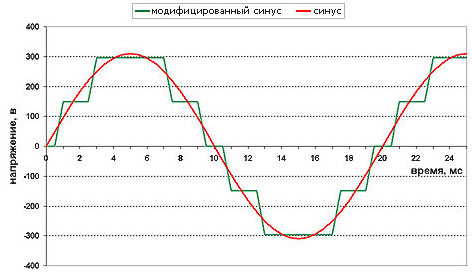

График напряжения в форме правильной синусоиды на следующем рисунке представлен красным цветом. График напряжения, имеющий приближенную к синусоиде форму, представлен зеленым цветом:
Преимуществом инверторов с чистой синусоидой является возможность обеспечения питания любых устройств. Недостаток – высокая цена.
Преимуществом инверторов с модифицированной синусоидой является низкая цена.
Они дешевле инверторов с чистой синусоидой в 2, а иногда в 2,5 раза.
Недостаток – они предназначены для работы не со всеми устройствами.
Не критичны к форме графика напряжения и могут использовать «модифицированный синус» следующее оборудование:
- компьютеры;
- устройства, имеющие импульсные источники питания.
Требуют использования питания в форме чистого синуса следующие устройства:
- электродвигатели;
- котлы отопления;
- циркуляционные и погружные насосы;
- компрессоры;
- приборы и устройства, имеющие трансформаторные источники питания.
Примеры инверторов.

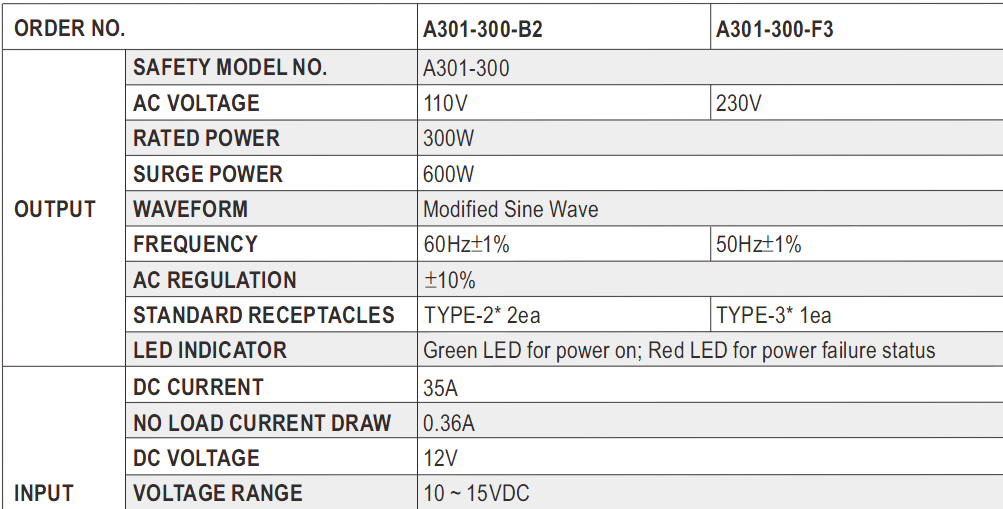

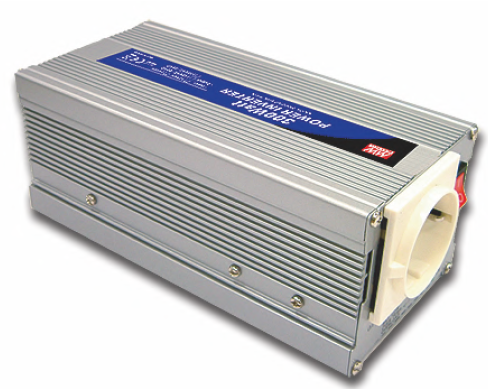

Инвертор с модифицированной синусоидой A301-300-F3

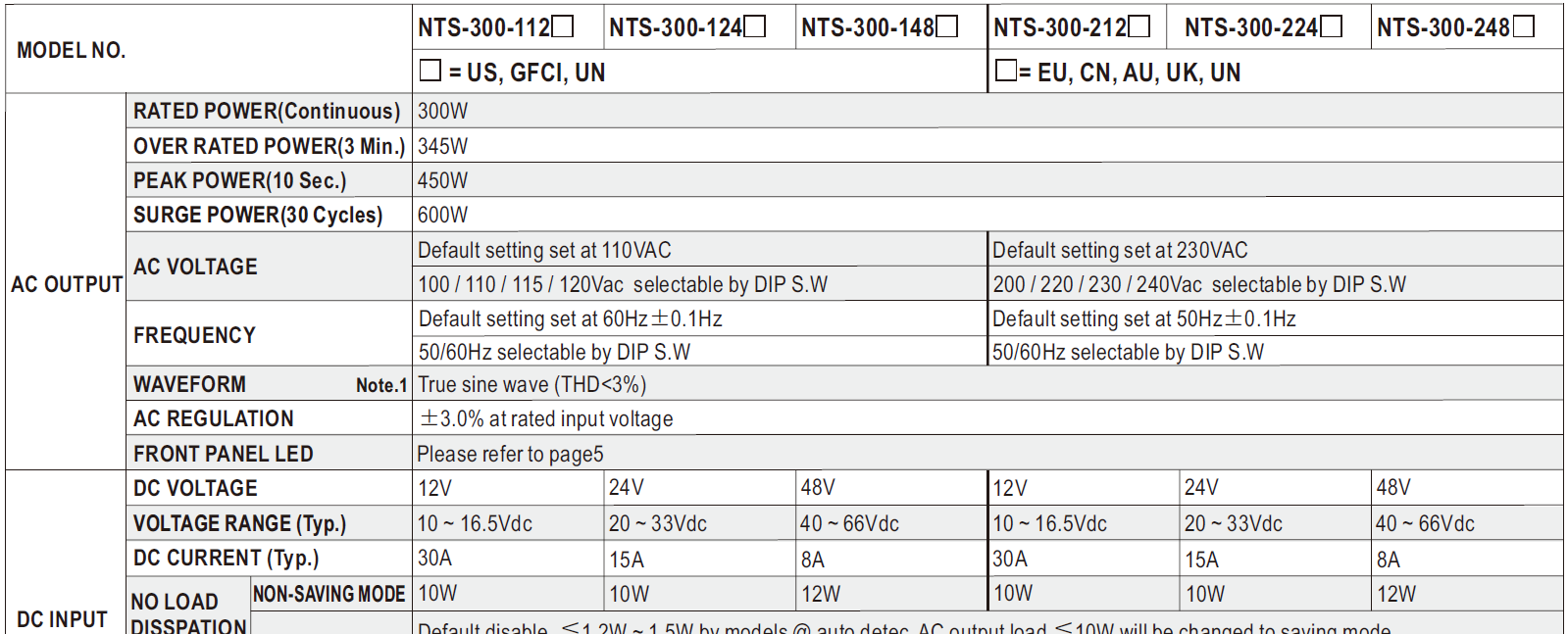

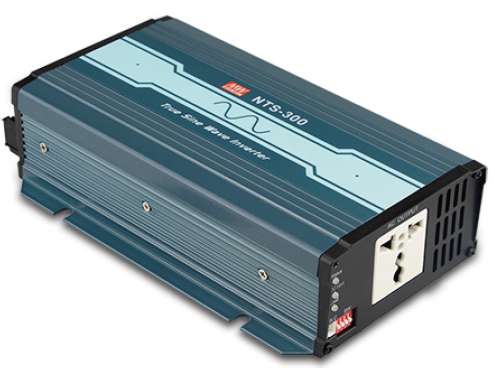

Инвертор с чистой синусоидой NTS-300-212UN
Важное замечание
На примере технических характеристик A301-300-F3 и NTS-300-212UN видно, что инверторы с модифицированной синусоидой не предназначены для работы с кратковременными перегрузками. А инверторы с чистой синусоидой могут работать с кратковременными перегрузками.
Поэтому необходимо, учитывая это обстоятельство, правильно выбирать мощность инвертора с модифицированной синусоидой.
Подробную техническую информацию можно посмотреть здесь:
http://www.mean-well.ru/uploads/files/datasheets/A301-300-F3.pdf
https://www.meanwell.com//Upload/PDF/NTS-300/NTS-300-spec.pdf
