Для питания устройств в системах солнечной и ветровой энергетики, а также в системах распределения энергии часто возникает потребность в устройствах для преобразования высокого напряжения.
Отвечая на потребности рынка, фирма MEAN WELL выпустила DC-DC преобразователи DDRH для установки на DIN-рейку с высоковольтным входом:

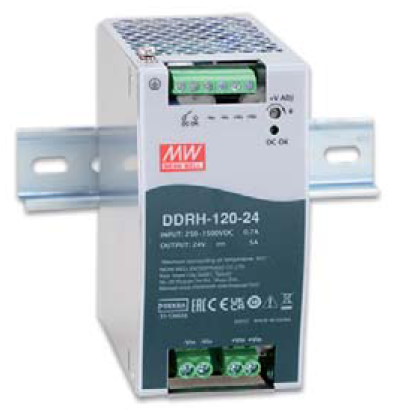

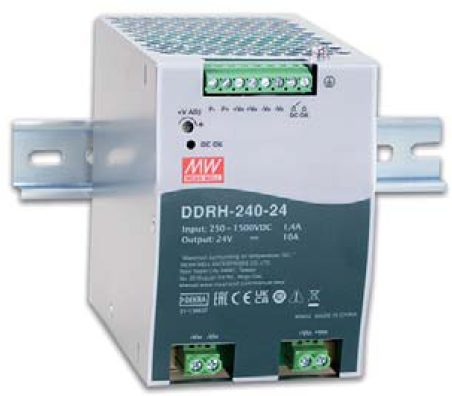

DDRH-60 DDRH-120 DDRH-240
Технические характеристики

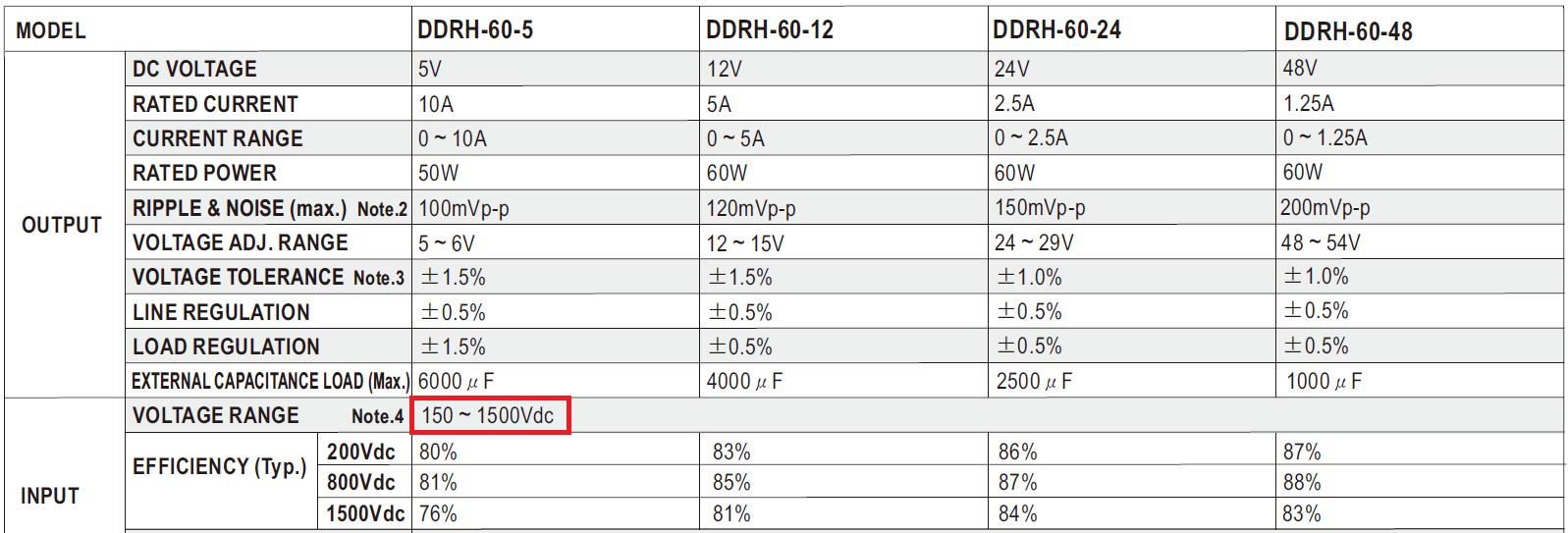

DDRH-60

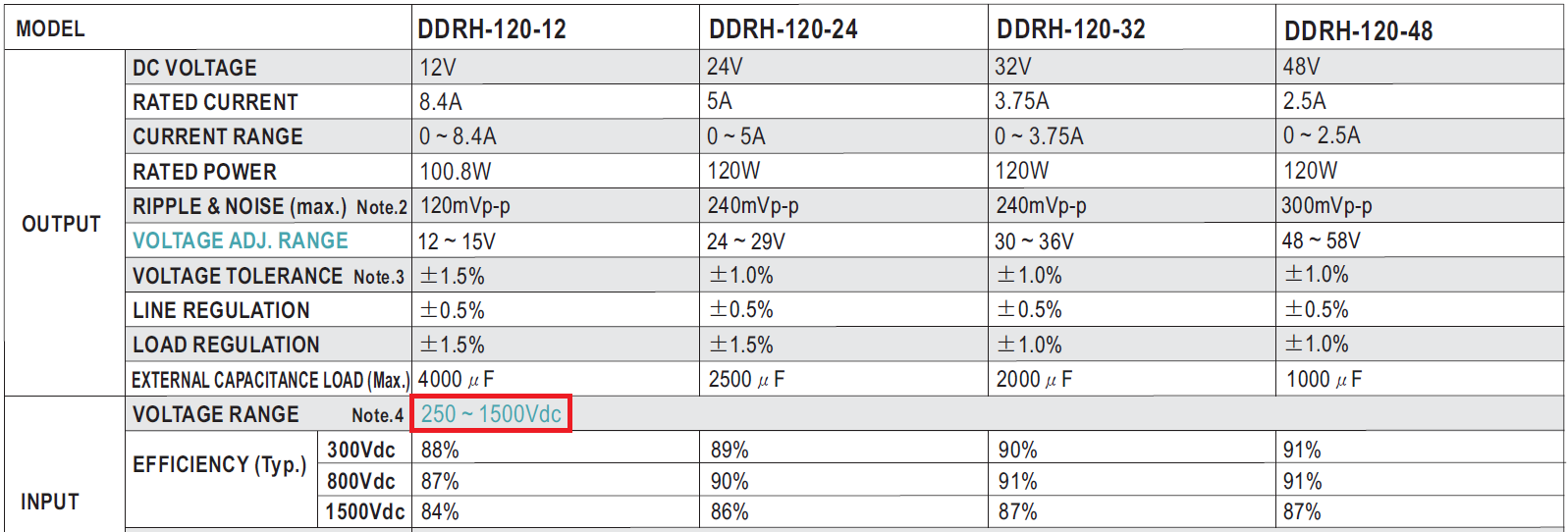

DDRH-120

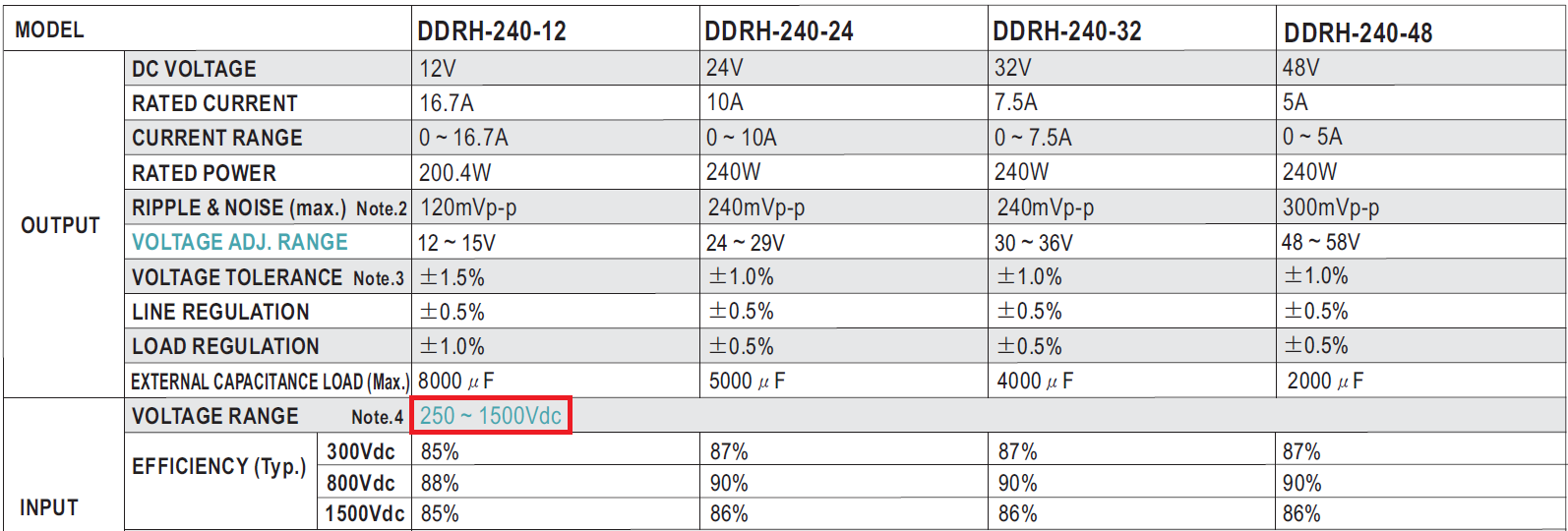

DDRH-240
Особенности DC-DC преобразователей DDRH
- DDRH-60 выпускаются на выходное напряжение 5/12/24/48 В, DDRH-120 и DDRH-240 на выходное напряжение 12/24/32/48 В,
- установка на DIN рейку,
- узкий корпус шириной 57 мм позволяет экономить пространство DIN-рейке и облегчает его монтаж,
- широкий диапазон температуры эксплуатации,
- входное напряжение от 250 до 1500 В постоянного напряжения (для DDRH-120, DDRH-240) и от 150 до 1500 В постоянного напряжения (для DDRH-60),
- низкий уровень шума, благодаря отсутствию вентилятора.
Защита по входу:
- по напряжению,
- от переполюсовки.
Защита по выходу:
- от короткого замыкания,
- перегрузки,
- перенапряжения,
- перегрева.
DC-DC преобразователи серии DDRH могут использоваться в промышленной автоматизации, в системах безопасности, телекоммуникационных системах и в других применениях с использованием солнечной электрогенерации или с нестабильными характеристиками сети электропитания.

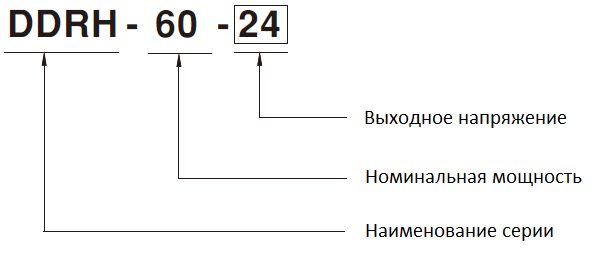

Маркировка источников питания
DC-DC преобразователи DDRH-240 допускают возможность параллельного соединения:

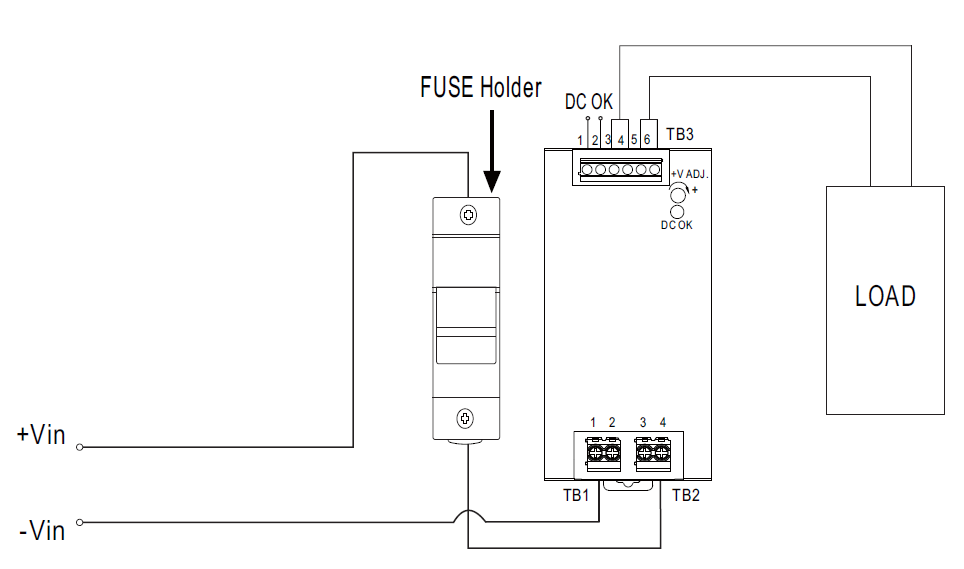

Важно! При использовании DC-DC преобразователей DDRH на входе необходимо ставить предохранители 4A/1500 В:
Более подробно этот вопрос описан в технической документации в разделе «External FUSE wiring instruction».
Подробные технические характеристики DC-DC преобразователей DDRH:
https://www.meanwell.com//Upload/PDF/DDRH-60/DDRH-60-spec.pdf
https://www.meanwell.com//Upload/PDF/DDRH-120/DDRH-120-spec.pdf
https://www.meanwell.com//Upload/PDF/DDRH-240/DDRH-240-spec.pdf
