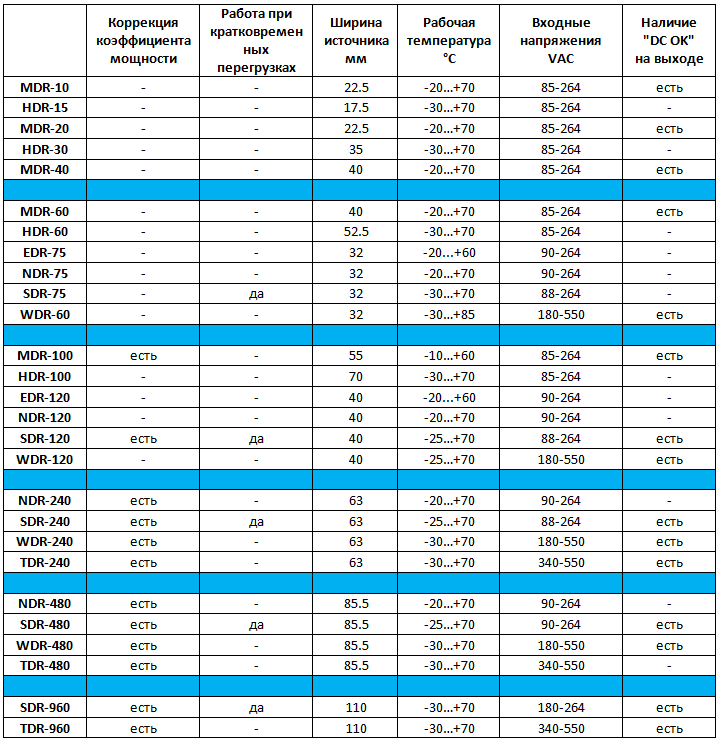

Краткие сравнительные характеристики часто применяемых источников питания AC/DC на DIN-рейку
HDR, MDR, EDR, NDR, SDR, WDR, TDR
EDR, NDR, SDR, WDR - это узкие источники питания для однофазных электросетей. Их небольшая ширина позволяет разместить на DIN-рейке большое число устройств. Все источники EDR, NDR, SDR, WDR выполнены в металлических корпусах и к ним подводится заземление.
Два семейства недорогих источников питания — NDR и EDR выпускаются на стандартный ряд напряжений 12, 24, 48 вольт. Технические характеристики источников NDR и EDR практически одинаковы, а основное отличие между этими семействами заключается в диапазоне рабочих температур. Источники NDR имеют более широкий диапазон рабочих температур, составляющий -20…70°С, в то время как для семейства EDR он равен -20…60°С.
Особенностью источников SDR является возможность кратковременной перегрузки по мощности в импульсном режиме. Это свойство важно при питании электродвигателей, которые в момент запуска требуют от источника повышенной мощности по сравнению с установившимся режимом работы. В настоящий момент семейство насчитывает пять серий SDR-75/120/240/480/960 в диапазоне мощности 75-960Вт.
Серия WDR - это источники питания, диапазон входного напряжения которых составляет 180…550VAC. Их можно подключать как к однофазной сети с номинальным напряжением 230VAC, так и к напряжению между двумя фазами.
Серия TDR - это источники питания для трехфазных электросетей. Источники питания серии TDR работоспособны при входном напряжении 340…550VAC (три фазы). Характеризуются высокой эффективностью, наличием схемы коррекции коэффициента мощности и компактностью.
Серия блоков питания HDR имеет пластиковый корпус небольшой глубины и диапазон мощностей от 15 до 150Вт. Ключевыми особенностями источников питания серии HDR являются наличие двойной изоляции, соответствующей классу защиты II, возможность работы в универсальном диапазоне входных напряжений 85…264VAC , крайне малое собственное потребление, наличие стандартного для подобных устройств набора защит (от короткого замыкания, от перегрузки по току и перенапряжения на выходе). Источники рассчитаны на работу при естественном воздушном охлаждении в диапазоне температур окружающей среды -30…70°С, при этом они достаточно компактны.
Серия недорогих источников питания MDR имеет узкий пластиковый корпус и диапазон мощностей от 10 до 96Вт. Источники питания MDR имеют защиты от короткого замыкания, перегрузки по току и перенапряжения на выходе.
В некоторых источниках питания реализован дополнительный выход "DC OK", позволяющий внешним устройствам контролировать работоспособность источника.
Источники питания средней и большой мощности имеют встроенный активный корректор коэффициента мощности.
