Источники питания на DIN-рейку серии DRC-40/60/100 уже много лет широко используются в системах контроля безопасности, противопожарной защиты и других областях. Чтобы удовлетворить требования клиентов по приобретению источников питания более высокой мощности, фирма MEAN WELL выпустила новую серию DRC-180 мощностью 180 Вт.

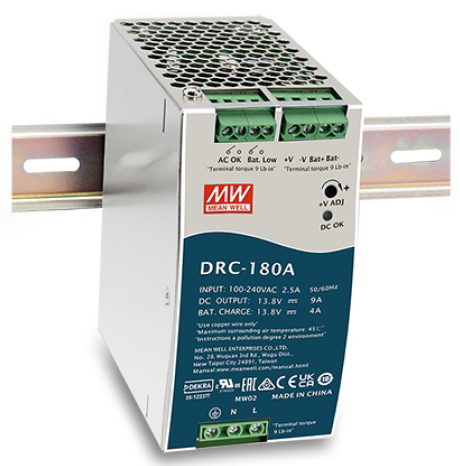

Как и предыдущие серии, источники серии DRC-180 предназначены для монтажа на DIN-рейку:
DRC-180 имеют безвентиляторную конструкцию, рассчитанную на естественное конвекционное охлаждение.
На переднюю панель источников питания семейства DRC-180 выведены:
- внизу – клеммы для подключения к первичной сети и земле;
- вверху – контакты +V и –V для подключения нагрузки, Bat+ и Bat- для подключения аккумуляторной батареи и две пары контактов для вывода сигналов AC OK и Bat. Low;
AC OK – наличие напряжения переменного тока на входе источника питания,
Bat. Low – батарея разряжена (напряжение опустилось ниже допустимого уровня)
- в средней части – светодиодный индикатор DC OK и регулятор выходного напряжения.
DC OK – наличие напряжения постоянного тока на выходе источника питания

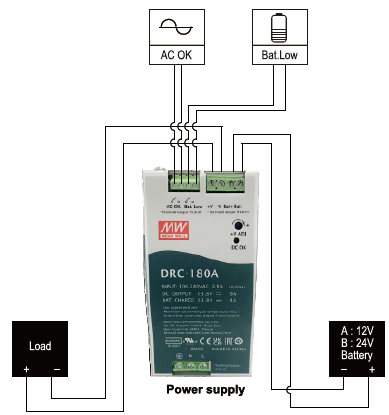

Для того, чтобы на базе источника питания DRC-180 создать систему бесперебойного питания, достаточно подключить к нему внешнюю аккумуляторную батарею:
В штатном режиме (наличие тока в электрической сети) источники питания DRC-180 работают как стандартный AC-DC преобразователь, кроме этого они осуществляют подзарядку аккумуляторной батареи. В случае пропадания питания от электрической сети, происходит переключение питания нагрузки на аккумуляторную батарею.
Выходы источника питания DRC-180 разделены на основной выход (CH1), который можно использовать для нагрузочного оборудования, и вспомогательный выход (CH2), который может одновременно заряжать аккумулятор:

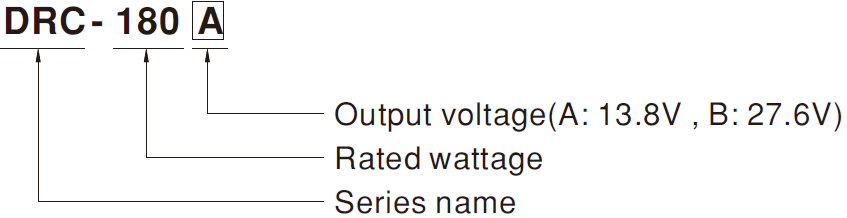

Название источников питания DRC-180 включает номинальную выходную мощность, номинальное напряжение на выходе:
Серия DRC-180 имеет защиту:
- от короткого замыкания,
- от перегрузки,
- от перенапряжения,
- от перегрева,
- от низкого напряжение батареи,
- от переполюсовки.

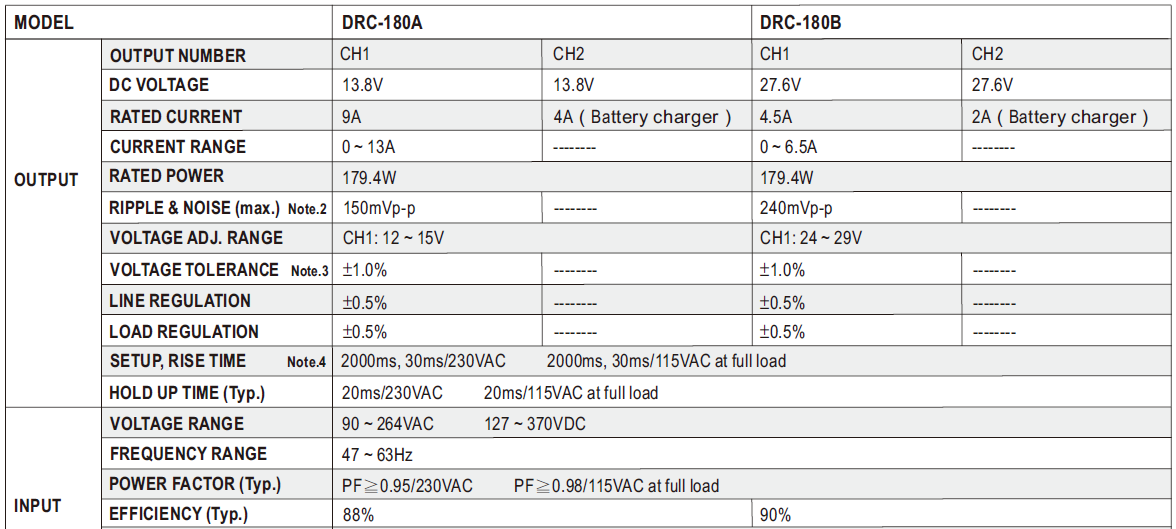

Подробные технические характеристики источников питания:
https://www.meanwell.com//Upload/PDF/DRC-180/DRC-180-spec.pdf
