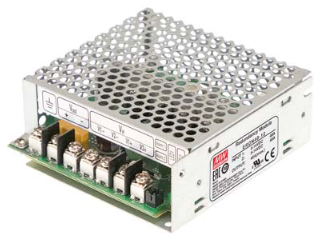

На смену выпускавшемуся в течение ряда лет модулю DR-RDN20 фирма MEAN WELL выпустила новые расширенные линейки модулей резервирования питания серий DRDN и ERDN. Конструктивно модули DRDN исполнены на DIN-рейку, модули ERDN - в кожухе:
DRDN ERDN
Прежде чем обсуждать конкретные улучшения в новых модулях, обсудим принципы, по которым осуществляется резервирование.

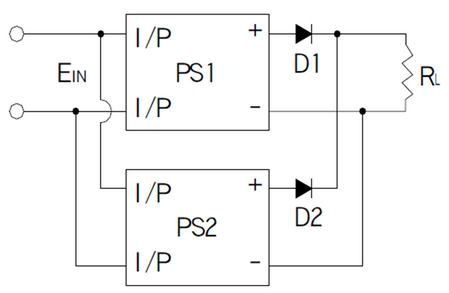

Два источника питания подключаются к нагрузке последовательно через диоды, как показано на рисунке выше.
Концепция резервирования заключается в том, что когда один из источников питания выйдет из строя, его место займет другой источник питания, обеспечивающий стабильность питания всей системы.
Обзор улучшений параметров в сериях DRDN и ERDN
Основными особенностями, улучшающими технические характеристики и расширяющими области применения модулей резервирования, стали:
- Вместо использования диодов реализован MOSFET для уменьшения разности напряжений между входным и выходным напряжением и с более широким диапазоном рабочих температур -40 ~ + 80 градусов Цельсия.

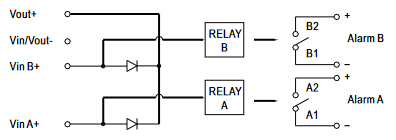

Схема DR-RDN20 (снята с производства):

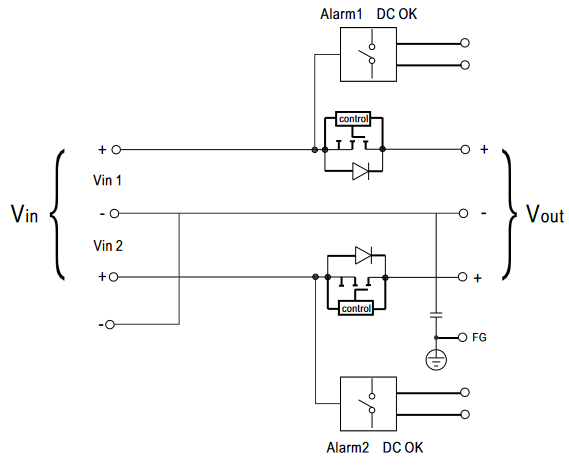

Схема DRDN, ERDN:
Как видно из приведенных схем, мониторинг состояния электропитания осуществляется двумя встроенными каналами с «сухими» контактами реле.
- Увеличение номиналов рабочих напряжений – к уже существующему номиналу 24В добавлены 12 и 48В, что позволяет применять модули резервирования питания в системах с другими популярными номиналами напряжения постоянного тока.
- Увеличение максимального выходного тока до 40А (ранее было только 20А).
- Уменьшение габаритных размеров.
- Расширение диапазона температуры, при которой обеспечивается работоспособность модулей резервирования.

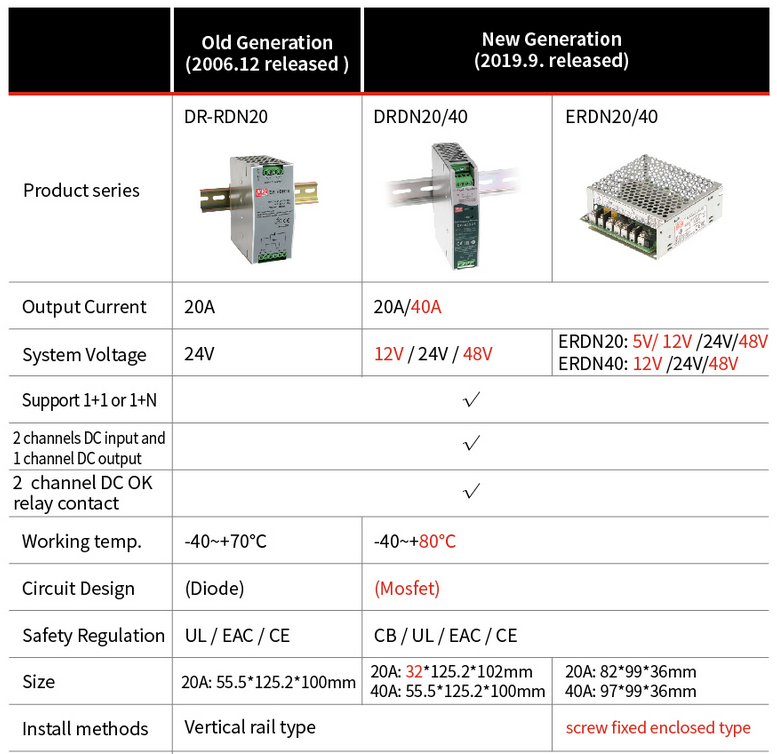

Сравнительная таблица
Как видно из таблицы, производятся модели DRDN и ERDN с рабочим напряжением 5 В (только для ERDN20), 12 В / 24 В / 48 В и номинальными выходными токами 20 и 40 А.
Основные схемы включения модулей резервирования.

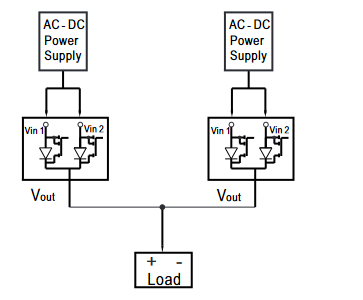

Включение по схеме резервирования 1+1:

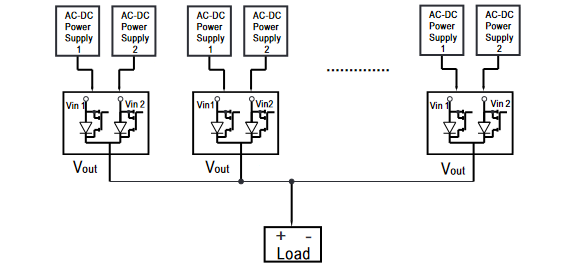

Включение по схеме резервирования 1+N для повышения надежности:
Включение по схеме резервирования 1+1 с повышенной надежностью:
