Кратковременные нарушения нормальной работы электрической сети являются неизбежными. Причиной большинства кратковременных нарушений электроснабжения являются короткие замыкания. Полностью защитить электрическую сеть от них практически невозможно.
Перерыва питания возможно избежать, используя автоматический ввод резерва – то есть организовав бесперебойное электропитание.
В случае бесперебойного электропитания требуется «мгновенный» ввод в действие резервного источника. Это важное требование ограничивает круг пригодных к применению в источниках бесперебойного питания резервных источников. На практике обычно может быть применен только один такой источник — аккумуляторная батарея.
Источник бесперебойного питания (ИБП) (англ. Uninterruptible Power Supply (UPS)) — источник питания, который обеспечивает переход питания нагрузки на аккумуляторную батарею для непрерывного питания потребителей в случае отключения электрической энергии на входе от первичного источника.
Решения для построения ИБП давно выпускаются производителями. Так, модуль ИБП постоянного тока MEAN WELL DR-UPS40 представлен на рынке уже 15 лет.
Недавно MEAN WELL запустила серию DUPS20/40 нового поколения.

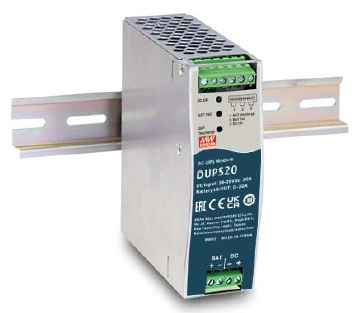

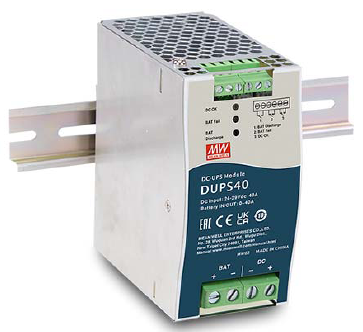

DUPS20 DUPS40

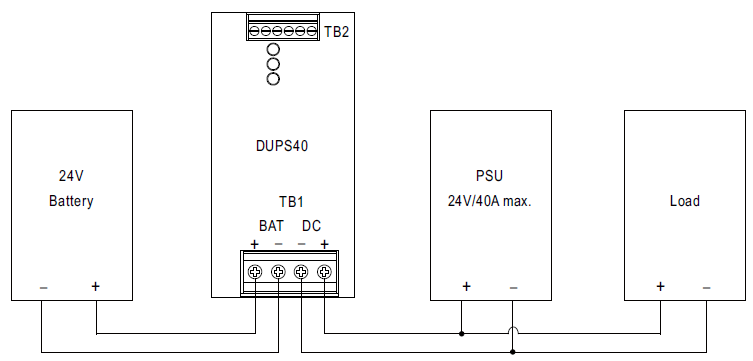

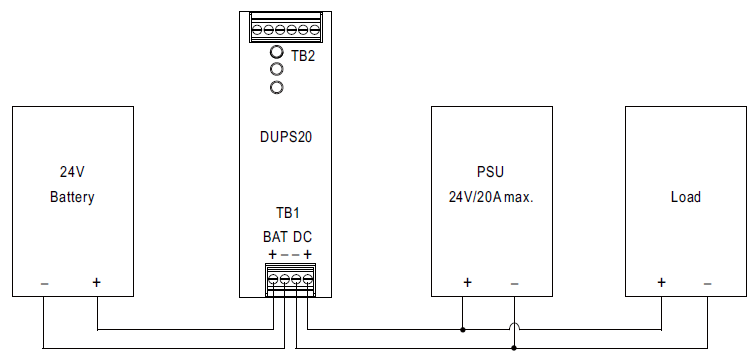

Схемы подключения модулей DUPS20 и DUPS40 к внешним источникам питания PSU, аккумуляторным батареям и нагрузкам:
При выходе из строя источников питания PSU или прерывании сети переменного тока нагрузка будет немедленно подключена к аккумуляторной батарее, чтобы избежать отключения системного оборудования и предотвратить потерю данных или финансовые потери.
Как видно из вышеприведенных схем, имеет место простая установка DUPS20 / 40 с параллельным подключением к шине постоянного тока.
DUPS20 и DUPS40 подходят для использования в автоматизации производства, оборудовании для производства полупроводников, системах безопасности, аварийных системах, центрах обработки данных и т.д., где требуется непрерывное питание конечного устройства.

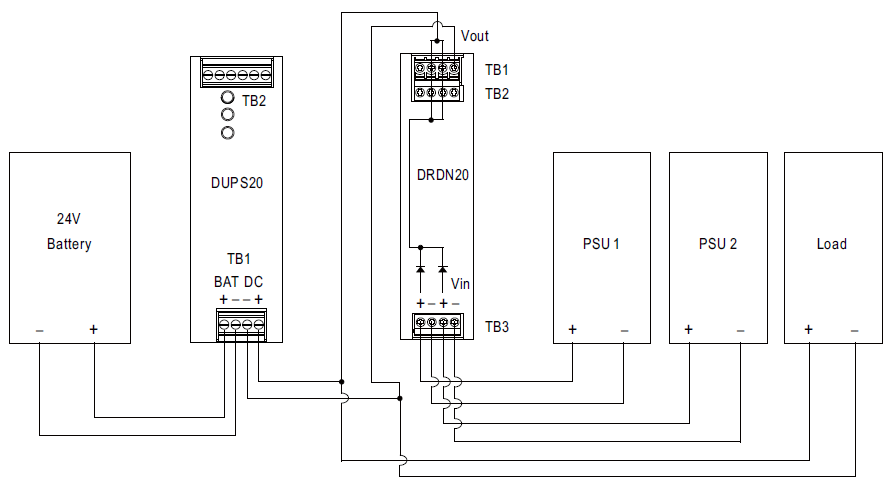

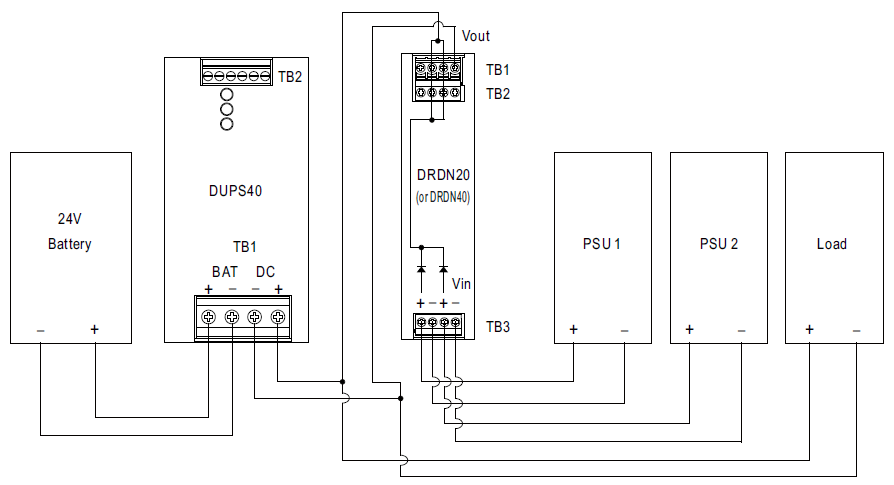

Возможно совместное использование DUPS20 / 40 и модуля DRDN20 или DRDN40 для резервного подключения источников питания:

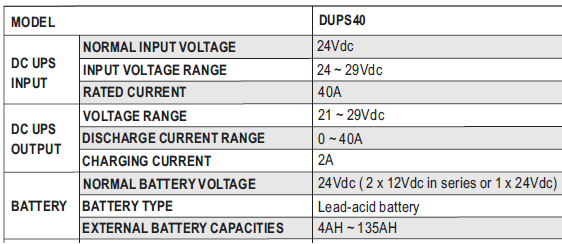

Основные электрические характеристики DUPS20 / 40:
Как видно из таблиц, оба модуля подходят для напряжения 24 В.
Максимальный ток зарядки аккумулятора 2A.
Возможно подключение внешних источников питания на 24 В с номинальным током до 20 А (для DUPS20) и до 40 А (для DUPS40).
Рекомендуемый диапазон емкостей подключаемых аккумуляторных батарей 4AH – 135AH.
В технической документации производитель указывает примерное время работы DUPS20 / 40 в зависимости от емкости аккумуляторной батареи и тока разряда:

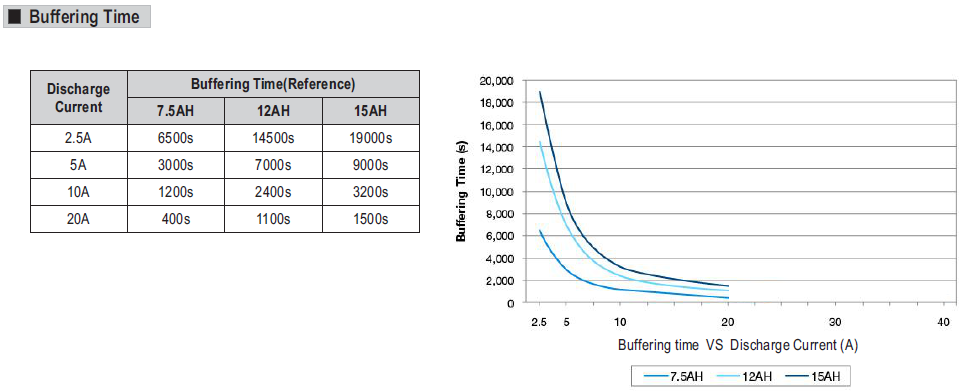

Для DUPS20:

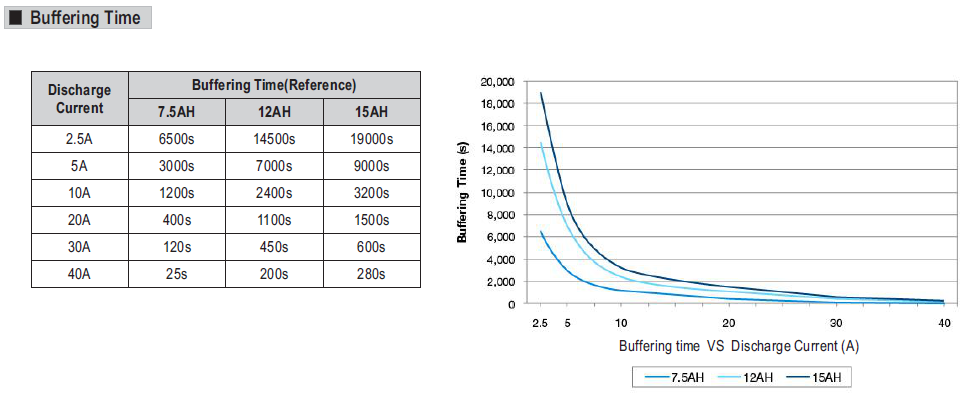

Для DUPS40:
В модулях DUPS20 / 40 предусмотрен удаленный мониторинг напряжения шины постоянного тока и состояния батареи.
Защиты:
- от короткого замыкания;
- от обратной полярности батареи;
- от чрезмерного разряда батареи.
Широкий диапазон рабочих температур -30 ~+70 градусов Цельсия
Более подробную техническую документацию можно посмотреть здесь:
