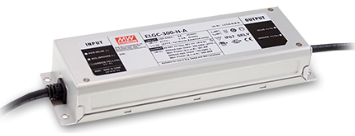

Линейка источников питания для светодиодных светильников фирмы MEAN WELL пополнилась серий ELGC-300. Данные источники питания найдут широкое применение в точечных осветительных приборах для освещения больших помещений, складов, павильонов.

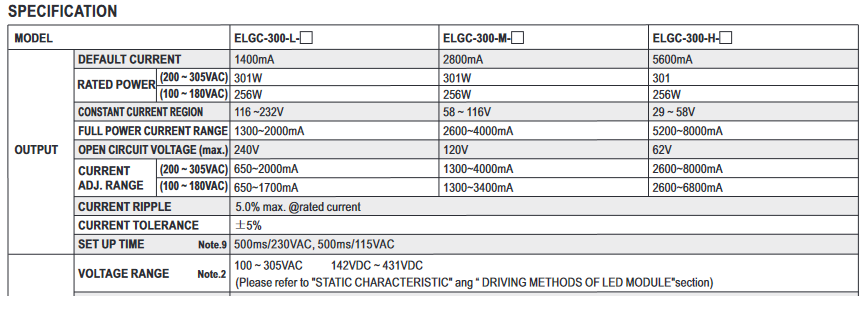

Основные характеристики ELGC-300 указаны в таблице:

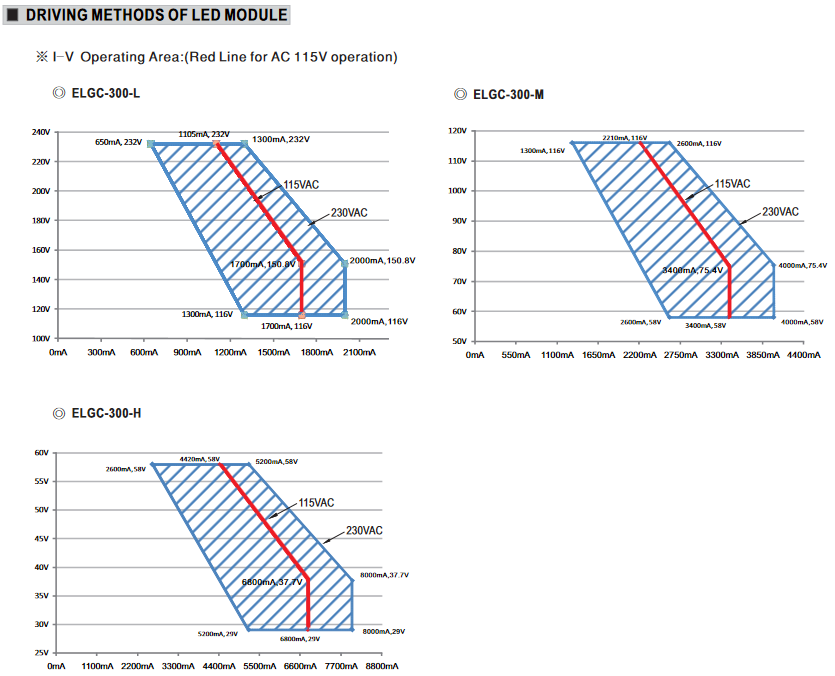

Выходные вольтамперные характеристики ELGC-300:

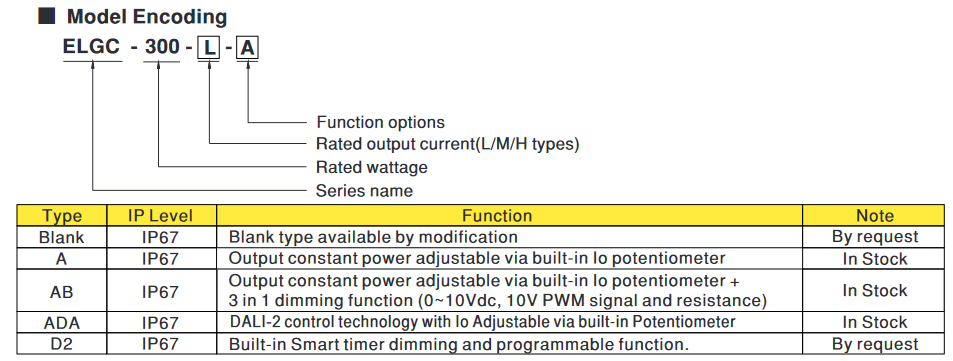

Маркировка ELGC-300:
Таким образом, в наименовании модели:
- ELGC – наименование серии;
- 300 – номинальная мощность;
- суффиксы L/M/H – определяют выходной ток ПО УМОЛЧАНИЮ:
L - 1400 мА
M - 2800 мА
H – 5600 мА
При этом, в таблице указан диапазон выходных токов, при которых источник питания может выдавать полную мощность:
Для ELGC-300-L: 1300-2000 мА
Для ELGC-300-M: 2600-4000 мА
Для ELGC-300-H: 5200-8000 мА
Суффикс в конце наименования модели указывают на тип исполнения источника питания:
Модели с суффиксом A имеют регулировку выходного тока встроенным потенциометром.
Модели с суффиксом AB имеют регулировку выходного тока встроенным потенциометром, а также имеют возможность диммирования.
Модели с суффиксом ADA имеют возможность управления током по DALI протоколу.
Модели с суффиксом D2 поддерживают интеллектуальный димминг (программируемые).
В таблице также приведены диапазоны регулировки выходного тока источников питания (CURRENT ADJ. RANGE).
При входных напряжениях источника питания 200 - 305VAC они следующие:
Для ELGC-300-L: 650-2000 мА
Для ELGC-300-M: 1300-4000 мА
Для ELGC-300-H: 2600-8000 мА
Обращаем внимание, что выходные параметры источников питания должны находиться в рекомендованной производителем зоне вольт-амперной характеристики (заштрихованная часть на графиках), в противном случае они могут выходить из строя.
Технические характеристики:
Выходная мощность: 300 Вт
Диапазон входных напряжений: 100…305 VАС.
КПД: до 94,5%
Конвекционное охлаждение
Диапазон рабочих температур (корпус): -40…+85 °С
Габариты: 246*77*39.5mm (L*W*H)
Металлический корпус
Защита корпуса: IP67
Диапазон рабочих температур корпуса – -40…+85 °С. Благодаря защите от пыли и влаги IP67 эти драйверы могут работать в жестких климатических условиях.
Защита от:
— превышения выходного напряжения;
— короткого замыкания;
— перегрева.
Подробные технические характеристики источников серии ELGC-300:
http://www.mean-well.ru/uploads/files/datasheets/ELGC-300-H-AB.pdf
