Прежде чем обсуждать эти источники, мы должны понять, отчего могут возникать кратковременные перегрузки на выходе источника питания.


     Предположим, нагрузкой источника питания является электродвигатель. Для того, чтобы раскрутить ротор, электродвигатель должен приложить гораздо больше энергии по сравнению с работой при постоянном числе оборотов. Таким образом, при запуске электродвигателя возникает пусковой ток – который является причиной кратковременной перегрузки источника питания.


     Для решения этого вопроса при помощи обычных источников питания приходится применять более мощные источники, чем требуется для номинальной нагрузки. Это вызывает такие проблемы, как высокая стоимость, больший размер и вес.
Новые серии источников питания HRP-150N/300N/600N могут обеспечить 200% пиковую мощность в течение 5 секунд, что позволяет легко преодолеть эту проблему.

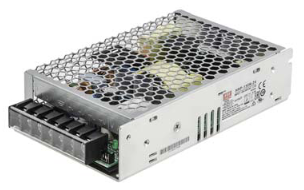

HRP-150N

HRP-300N


HRP-600N

Источники питания HRP-150N/300N/600N имеют также другие характеристики:


- Универсальный вход: 85…264 В AC;
- Высокий КПД: до 89%;
- Допустимая пиковая мощность в течение 5 секунд: 200%;
- Широкий температурный диапазон: -40…+70°С;
- Комплекс защит: от короткого замыкания, перегрузки, перегрева, перенапряжения;
- Встроенная функция компенсации падения напряжения на длинных проводах;

Размеры (ДхШхВ):
HRP-150N: 159 x 97 x 38 мм;
HRP-300N: 199 x105 x 41 мм;
HRP-600N: 218 х 105 х 61.5 мм

Рассмотрим серию HRP-300N в качестве примера работы при кратковременных перегрузках.

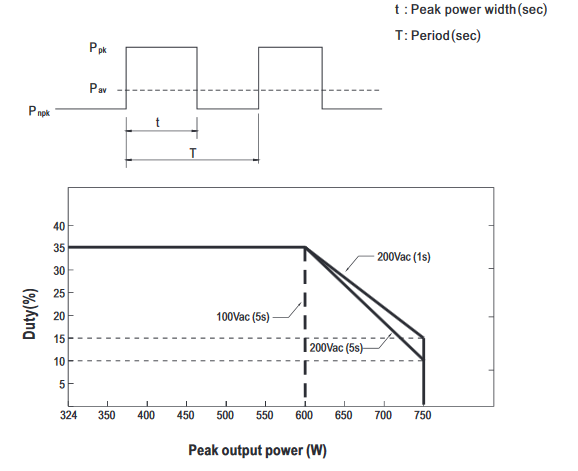

Возможности работы источника питания при кратковременной перегрузке указаны на графике:



По оси «Y» графика – параметр Duty.
Этот параметр Duty называется «коэффициент заполнения».

Коэффициент заполнения — это отношение длительности импульса к периоду следования (повторения) импульсов. В нашем случае коэффициент заполнения выражается в процентах времени включения пиковой нагрузки.
По оси «X» графика – пиковая выходная мощность источника питания.


Как видно из графика, при коэффициенте заполнения не выше 35% и времени краткосрочной перегрузки до 5 секунд источники питания HRP-300N могут выдавать пиковую мощность до 600Вт:

При меньших коэффициентах заполнения пиковая мощность может быть еще выше – до 750Вт.
Более подробно данный вопрос изложен в технической документации на источники питания HRP-300N.

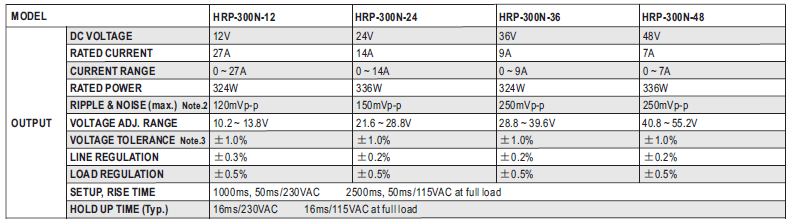

HRP-300N
http://www.mean-well.ru/uploads/files/datasheets/HRP-300N-12.pdf

Аналогично, пиковую выходную мощность для серий HRP-150N и HRP-600N можно посмотреть в соответствующей технической документации:

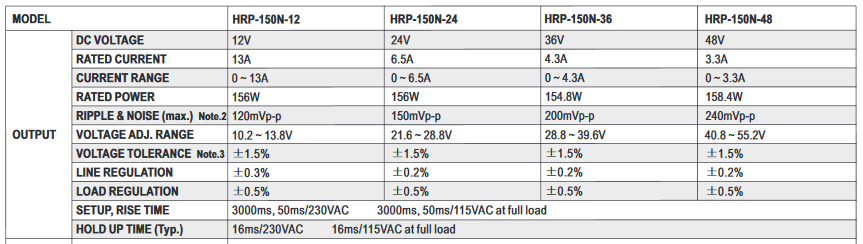

HRP-150N
http://www.mean-well.ru/uploads/files/datasheets/HRP-150N-12.pdf

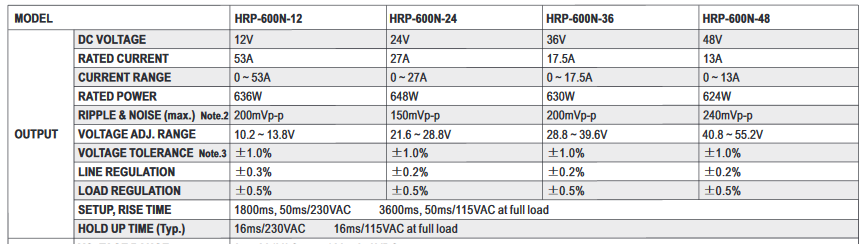

HRP-600N
http://www.mean-well.ru/uploads/files/datasheets/HRP-600N-12.pdf
