Зачем нужны источники питания, которые выдерживает перегрузки 300-350%?
Предположим, нагрузкой источника питания является электродвигатель. Для того, чтобы раскрутить ротор, электродвигатель должен приложить гораздо больше энергии по сравнению с работой при постоянном числе оборотов. Таким образом, при запуске электродвигателя возникает пусковой ток – который является причиной кратковременной перегрузки источника питания.
Для решения этого вопроса при помощи обычных источников питания приходится применять более мощные источники, чем требуется для номинальной нагрузки. Это вызывает такие проблемы, как высокая стоимость, больший размер и вес.
Новые серии источников питания HRP-150N3/300N3/600N3 могут обеспечить 300-350% пиковую мощность в течение 5 секунд, что позволяет легко преодолеть эту проблему.

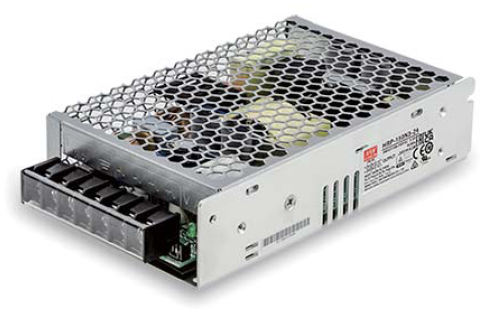

HRP-150N3

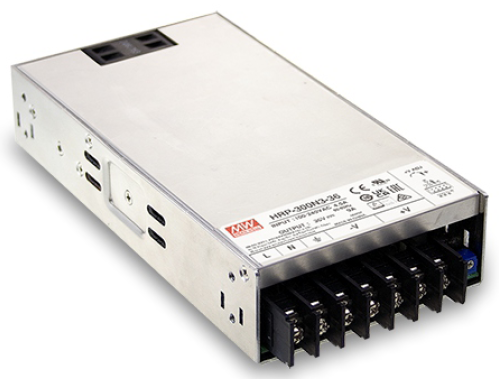

HRP-300N3

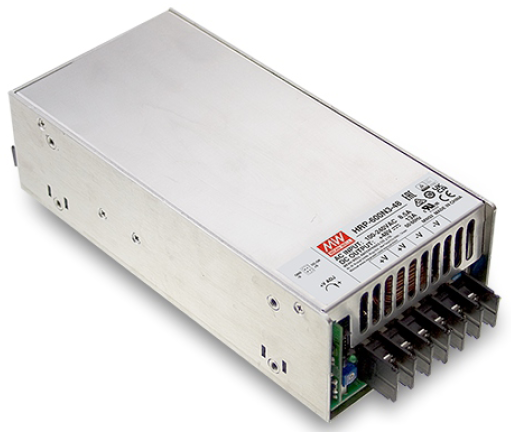

HRP-600N3
Источники питания HRP-150N3/300N3/600N3 имеют также другие характеристики:
- Универсальный вход: 85…264 В AC;
- Высокий КПД: до 89%;
- Допустимая пиковая мощность в течение 5 секунд: 300-350%;
- Широкий температурный диапазон: -40…+70°С;
- Комплекс защит: от короткого замыкания, перегрузки, перегрева, перенапряжения;
- Встроенная функция компенсации падения напряжения на длинных проводах.
Размеры (ДхШхВ):
HRP-150N3: 159 x 97 x 38 мм;
HRP-300N3: 199 x105 x 41 мм;
HRP-600N3: 218 х 105 х 61.5 мм
Рассмотрим серию HRP-600N3 в качестве примера работы при кратковременных перегрузках.

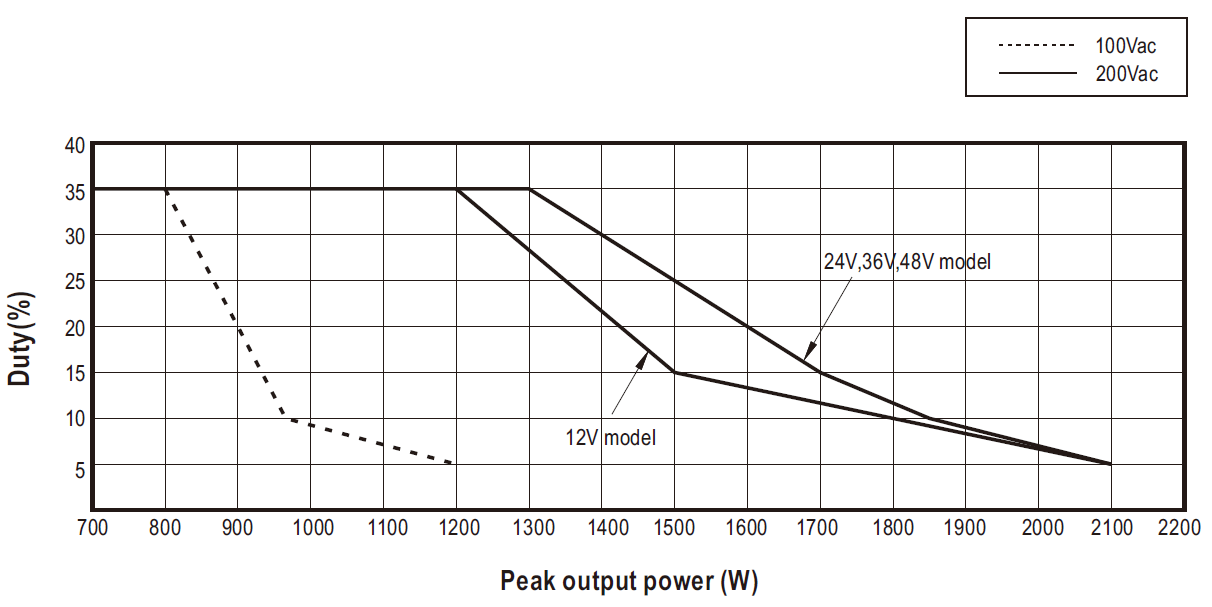

Возможности работы источника питания при кратковременной перегрузке указаны на графике значений пиковой мощности:
По оси «Y» графика значений пиковой мощности – параметр Duty.
Этот параметр Duty называется «коэффициент заполнения».

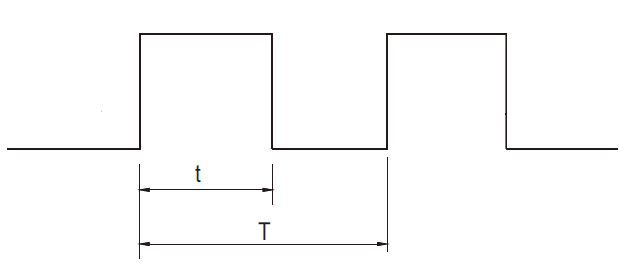

Коэффициент заполнения — это отношение длительности импульса t к периоду следования (повторения) импульсов T:
В нашем случае коэффициент заполнения выражается в процентах времени включения пиковой нагрузки.
По оси «X» графика значений пиковой мощности – пиковая выходная мощность источника питания.
Как видно из графика значений пиковой мощности, при коэффициенте заполнения не выше 35% и времени краткосрочной перегрузки до 5 секунд источники питания HRP-600N3 могут выдавать пиковую мощность до 2100Вт, в зависимости от коэффициента заполнения.
Аналогично, пиковую выходную мощность для серий HRP-150N3 и HRP-300N3 можно посмотреть на графиках.

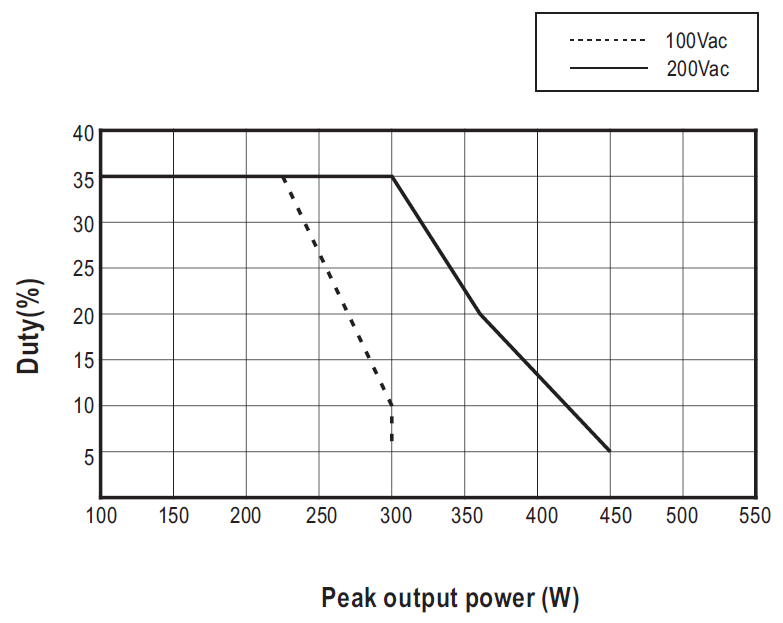

Для HRP-150N3:

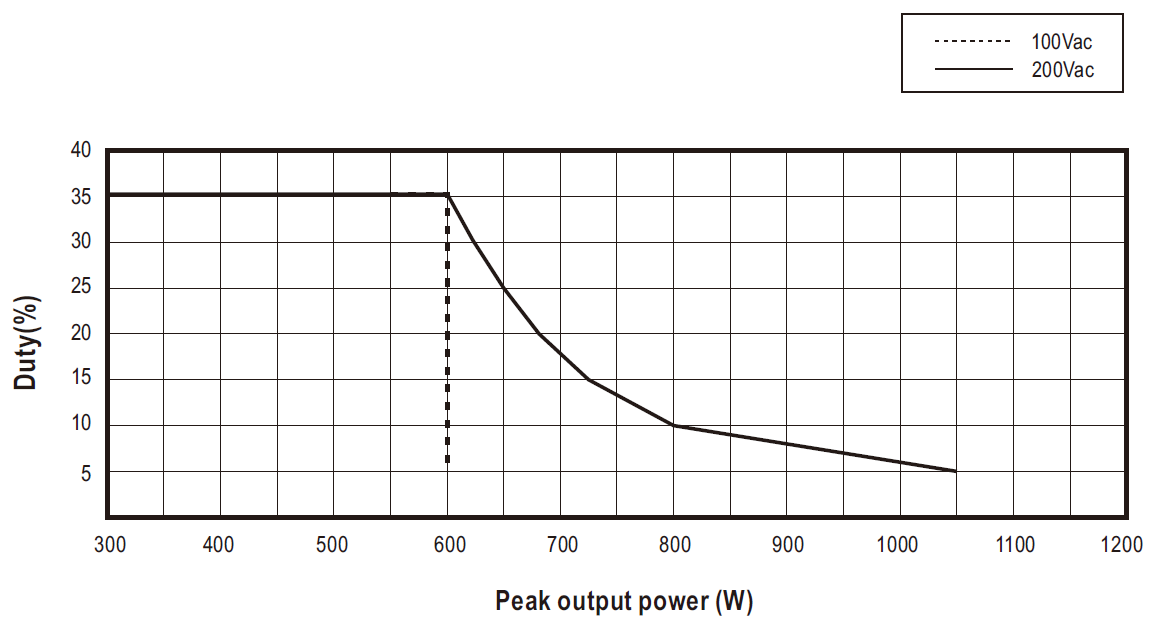

Для HRP-300N3:

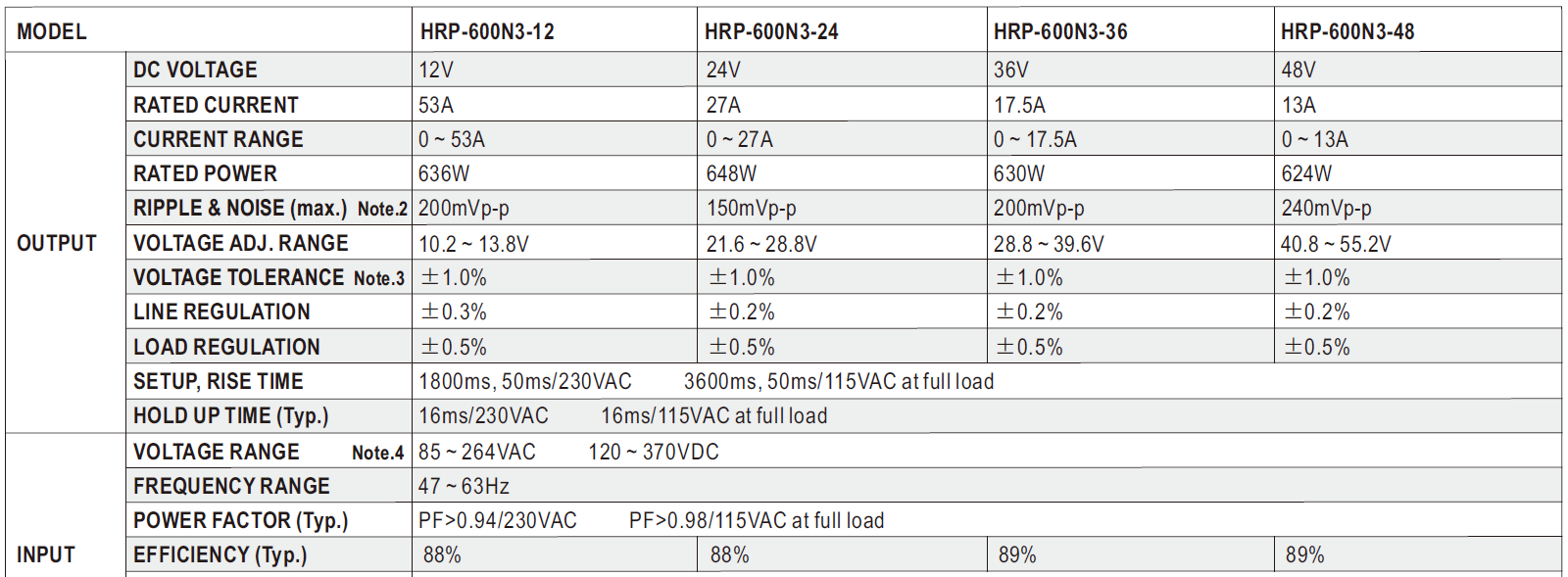

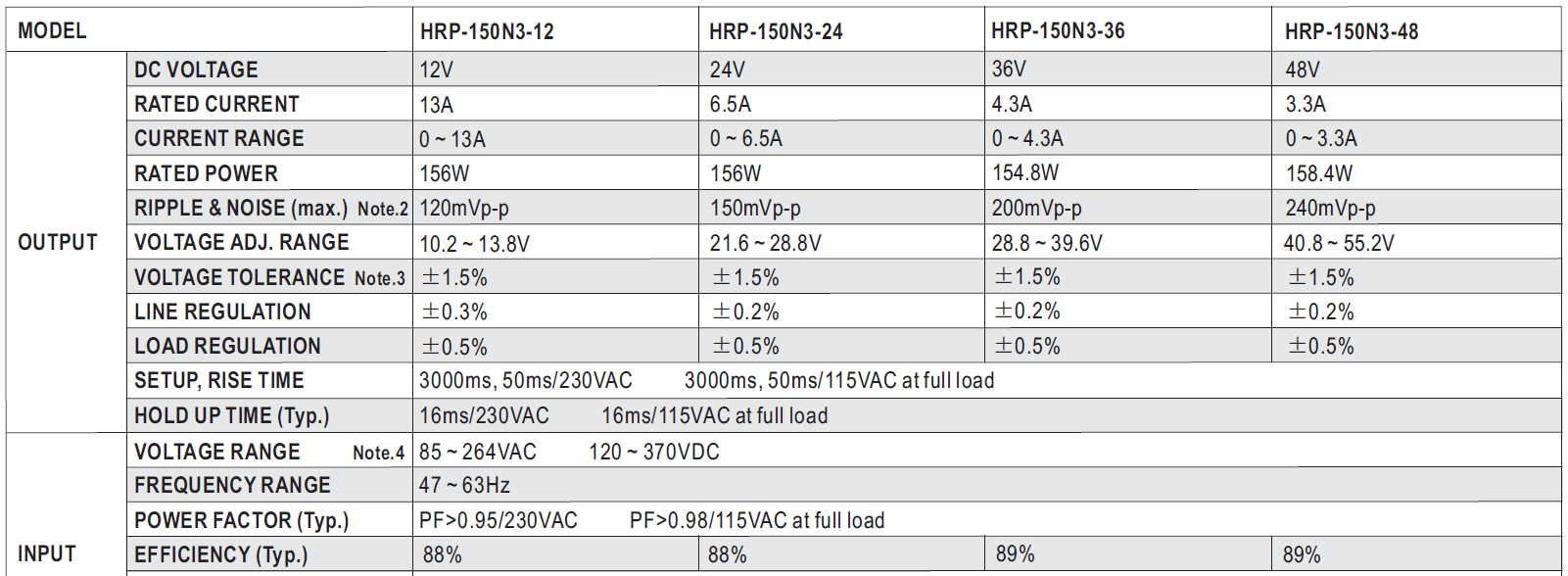

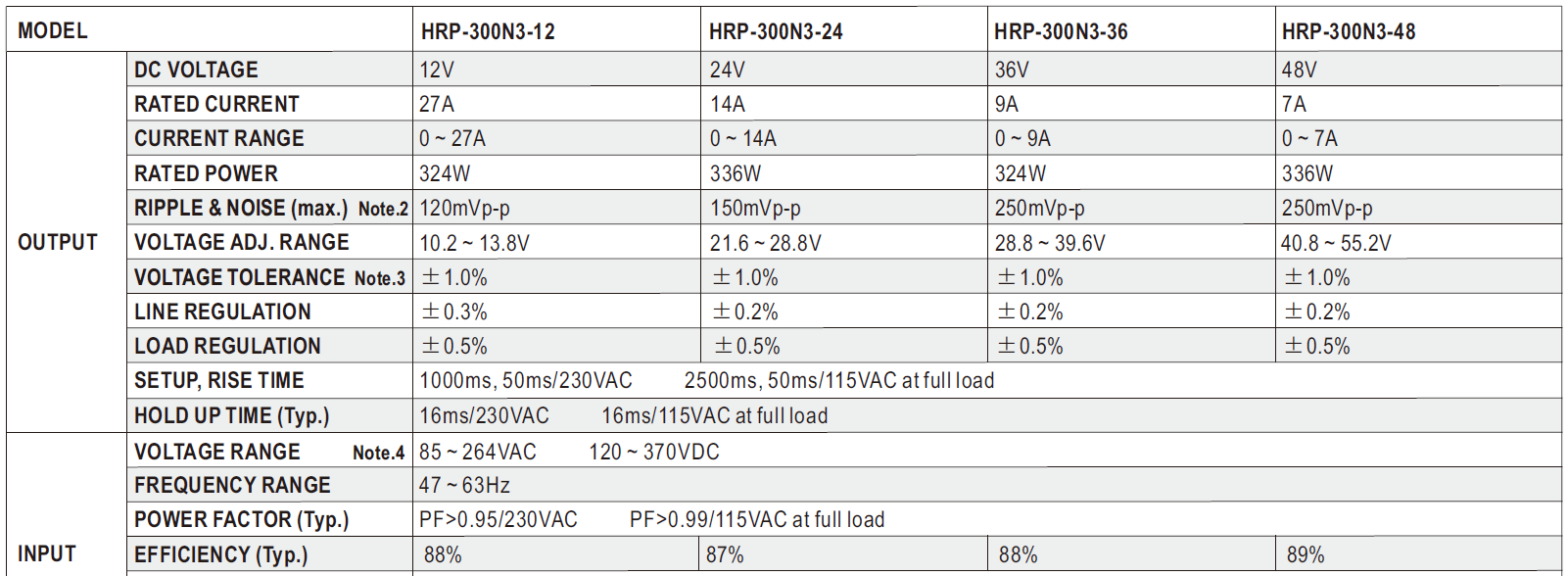

Подробные технические характеристики источников питания:
HRP-150N3
http://www.mean-well.ru/uploads/files/datasheets/HRP-150N3-12.pdf
HRP-300N3
http://www.mean-well.ru/uploads/files/datasheets/HRP-300N3-12.pdf
HRP-600N3
http://www.mean-well.ru/uploads/files/datasheets/HRP-600N3-24.pdf
