В дополнение к существующей линейке источников питания серий HRP-N3 мощностью 150Вт, 300Вт, 600Вт, фирма MEAN WELL выпустила серию источников питания HRPG-1000N3 с номинальной мощностью 1000Вт и пиковой мощностью 320%.

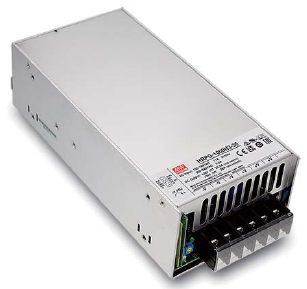

Как видно из фотографии HRPG-1000N3, этот источник питания выполнен в металлическом корпусе:
Предположим, нагрузкой источника питания является электродвигатель. Для того, чтобы раскрутить ротор, электродвигатель должен приложить гораздо больше энергии по сравнению с работой при постоянном числе оборотов. Таким образом, при запуске электродвигателя возникает пусковой ток – который является причиной кратковременной перегрузки источника питания.
Для решения этого вопроса при помощи обычных источников питания приходится применять более мощные источники, чем требуется для номинальной нагрузки. Это вызывает такие проблемы, как высокая стоимость, больший размер и вес.
Серия источников питания HRPG-1000N3 может обеспечить 300-320% пиковую мощность в течение 5 секунд, что позволяет легко преодолеть эту проблему.

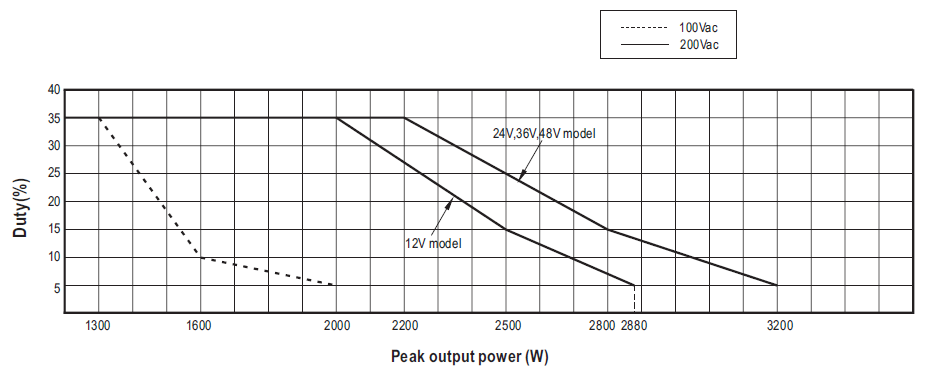

Рассмотрим данный график более подробно.
По оси «Y» графика значений пиковой мощности – параметр Duty.
Этот параметр Duty называется «коэффициент заполнения».

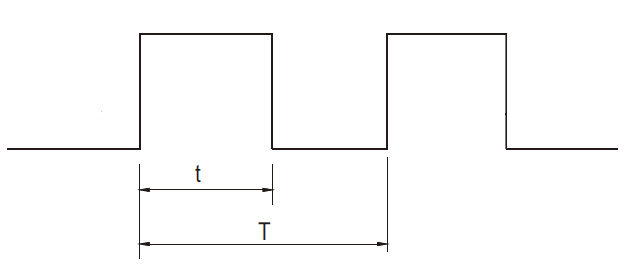

Коэффициент заполнения — это отношение длительности импульса t к периоду следования (повторения) импульсов T:
В нашем случае коэффициент заполнения выражается в процентах времени включения пиковой нагрузки.
По оси «X» графика значений пиковой мощности – пиковая выходная мощность источника питания.
Как видно из графика значений пиковой мощности, источники питания HRPG-1000N3 могут выдавать пиковую мощность до 3200Вт, в зависимости от коэффициента заполнения.

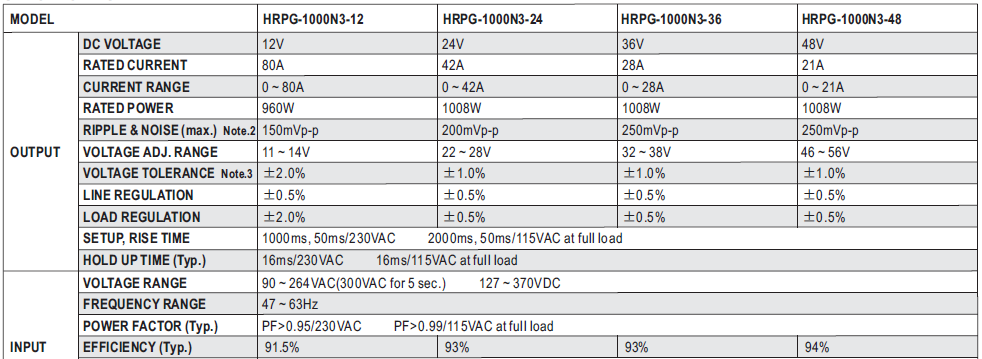

Основные характеристики HRPG-1000N3 указаны в таблице:

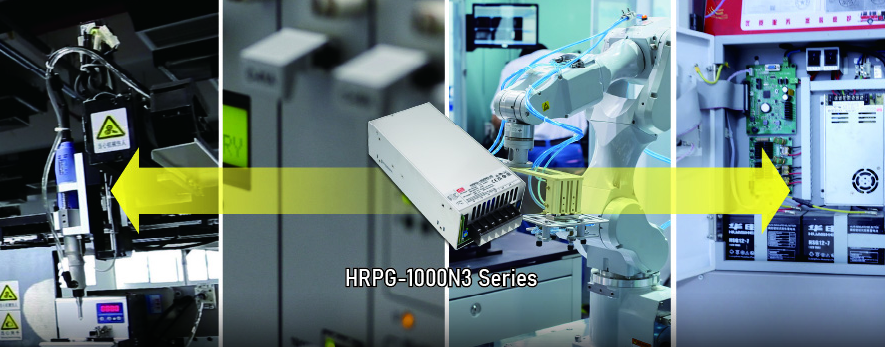

Применение источников питания серии HRPG-1000N3:
- Промышленная автоматизация;
- Механическое и электрическое оборудование;
- Питание электроприводов;
- Системы аварийного освещения.
Источники питания серии HRPG-1000N3 имеют:
- КПД до 94%;
- Защиту от: короткого замыкания, перегрузки, перенапряжения и перегрева;
- Встроенную система включения/выключения вентиляции;
- Выход индикации выходного напряжения (DC OK);
- Дистанционное включение/выключение источника питания;
- Компенсацию падения напряжения на выходных проводах;
- Возможность параллельного подключения источников питания;
- Дополнительный выход 5В/0,3А.
Подробные технические характеристики источников питания HRPG-1000N3:
https://www.meanwell.com//Upload/PDF/HRPG-1000N3/HRPG-1000N3-spec.pdf
