В последние годы в связи с потребностями, вызванными быстрым развитием городов, растет спрос на надежные и интеллектуальные источники питания охранной/пожарной сигнализации.
В связи с этим, в дополнение к существующим источникам питания для систем безопасности и пожарной сигнализации, таким сериям как PSC, DRC, DRS и AD, фирма MEAN WELL представляет новые серии источников питания в корпусе, мощностью 120, 240, 360 и 600 Вт:
- LAD-120/240/360/600 (базовые модели);
- модели с последовательным интерфейсом передачи данных UART (LAD-360/600xU).
Источники питания LAD имеют в своем составе встроенный ИБП контроллер.
Для того, чтобы на базе источника питания семейства LAD создать полноценную систему бесперебойного питания, достаточно подключить к нему внешнюю аккумуляторную батарею.
Серия LAD подходит для оборудования, связанного с безопасностью, противопожарной защитой, аварийным освещением, сигнализацией контроля доступа и прочих систем, требующих бесперебойного питания.
Базовые модели

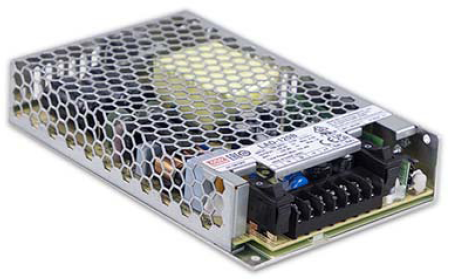

LAD-120

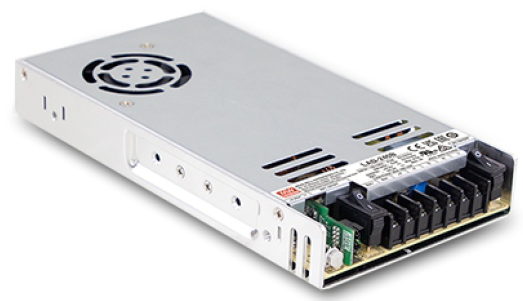

LAD-240

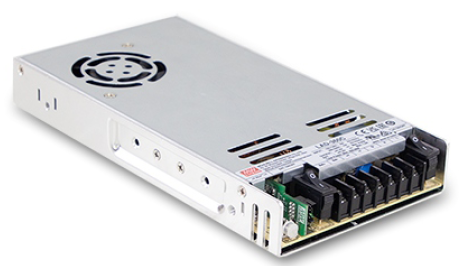

LAD-360

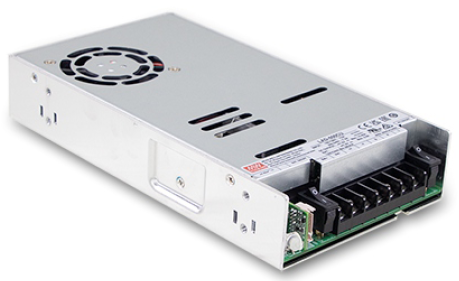

LAD-600
Модели с интерфейсом UART
LAD-360xU

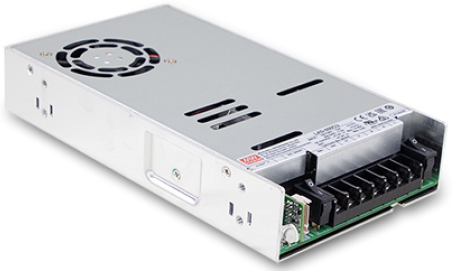

LAD-600xU

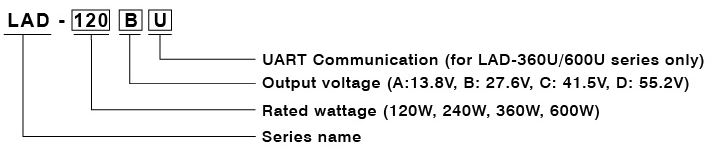

Название источников питания семейства включает номинальную выходную мощность, номинальное напряжение на выходе. Наличие суффикса U показывает, что источник питания поддерживает интерфейс UART:
Источники мощностью 360 и 600 Вт могут иметь исполнение с UART интерфейсом.
Выход CH1 может использоваться для подачи питания на нагрузку, а выход CH2 может заряжать аккумулятор, при помощи которого выполняется функция ИБП.

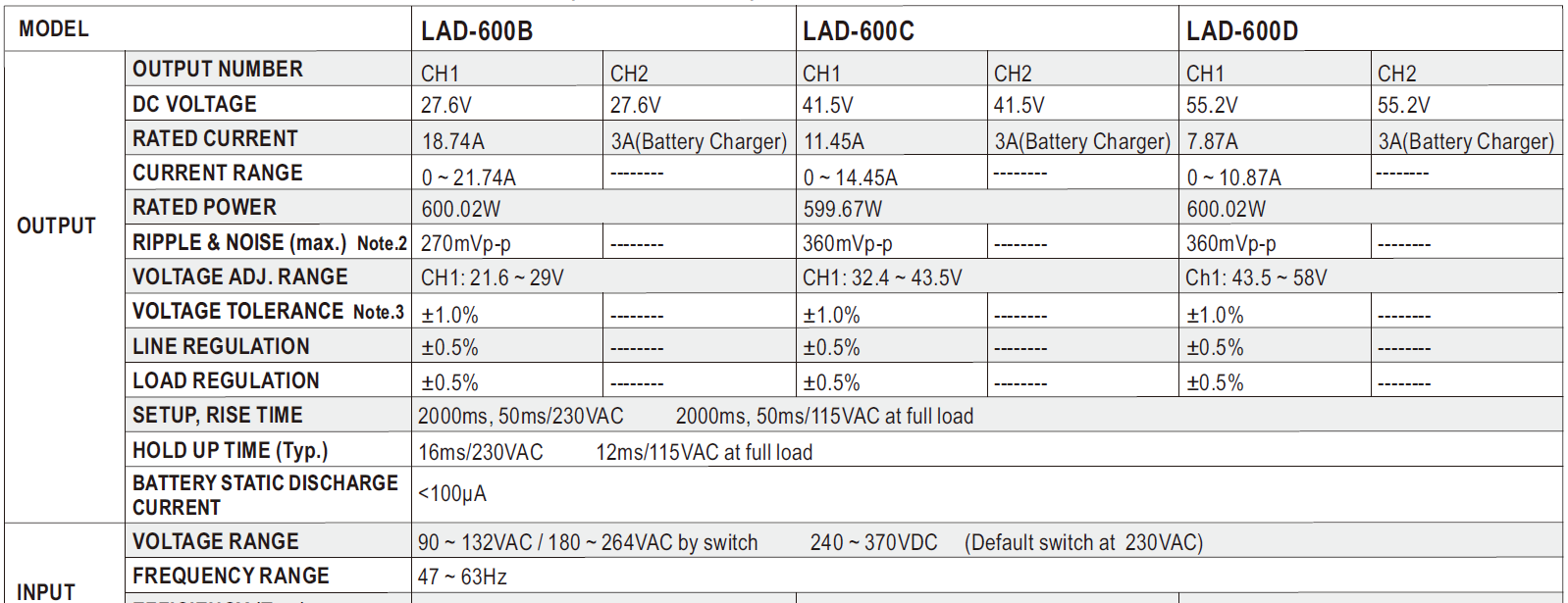

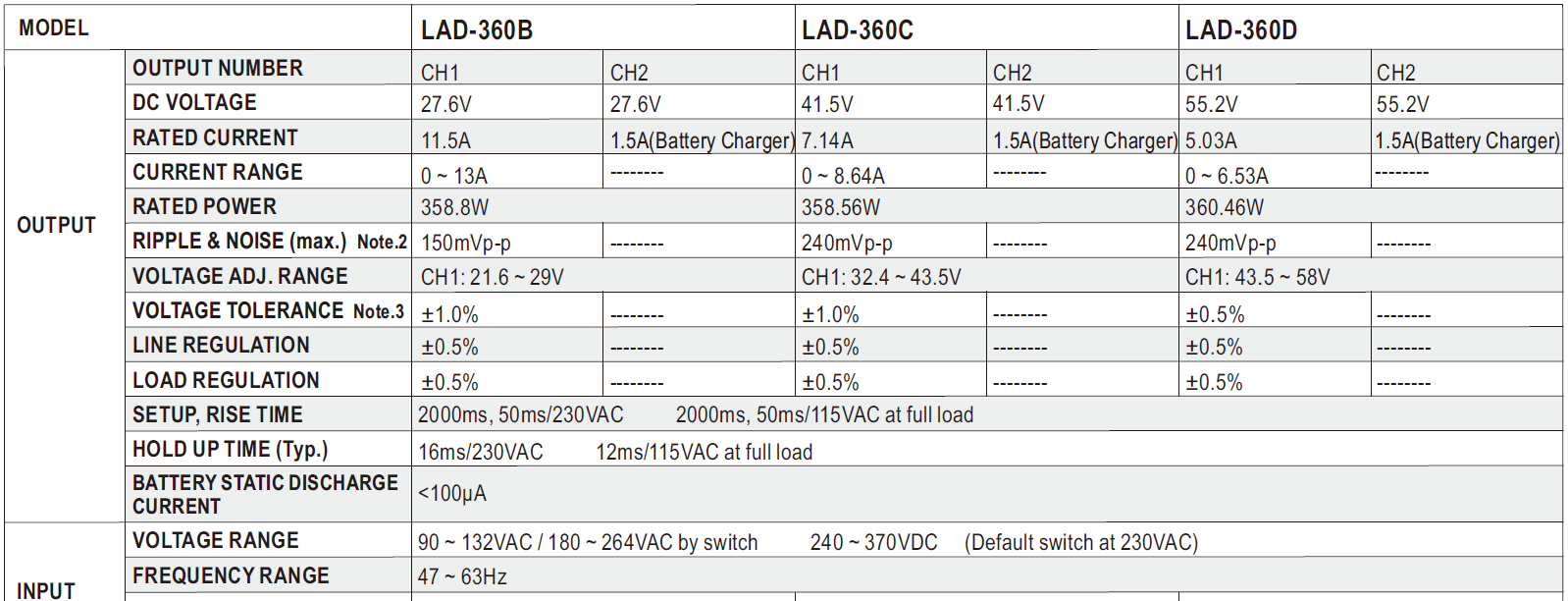

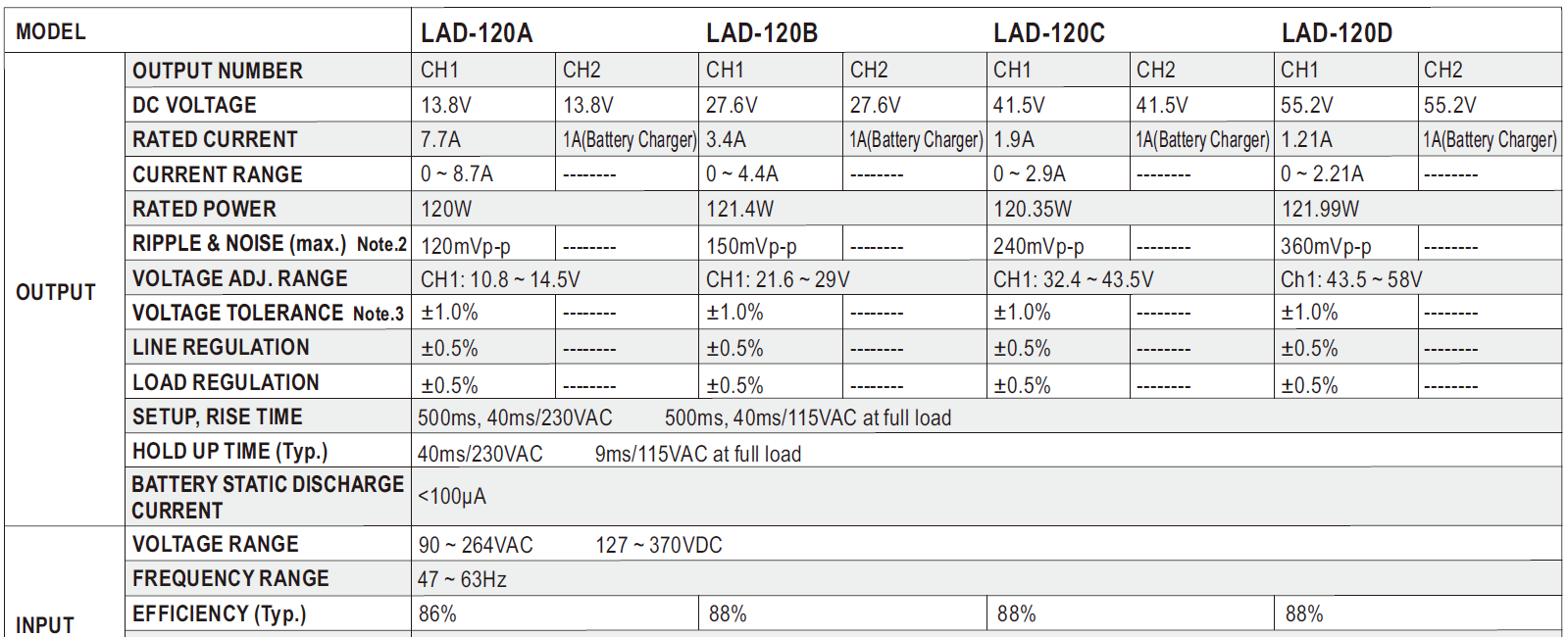

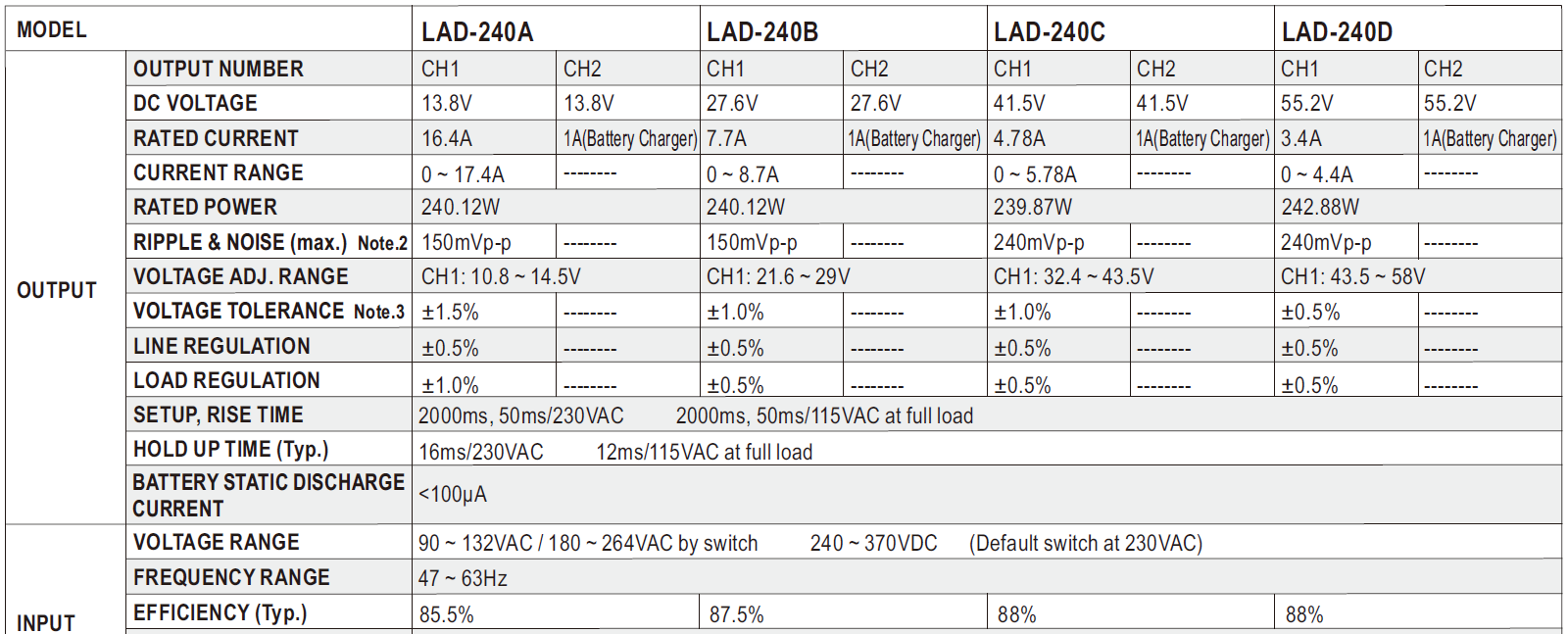

Характеристики источников питания LAD-120/240/360/600 представлены в таблицах:

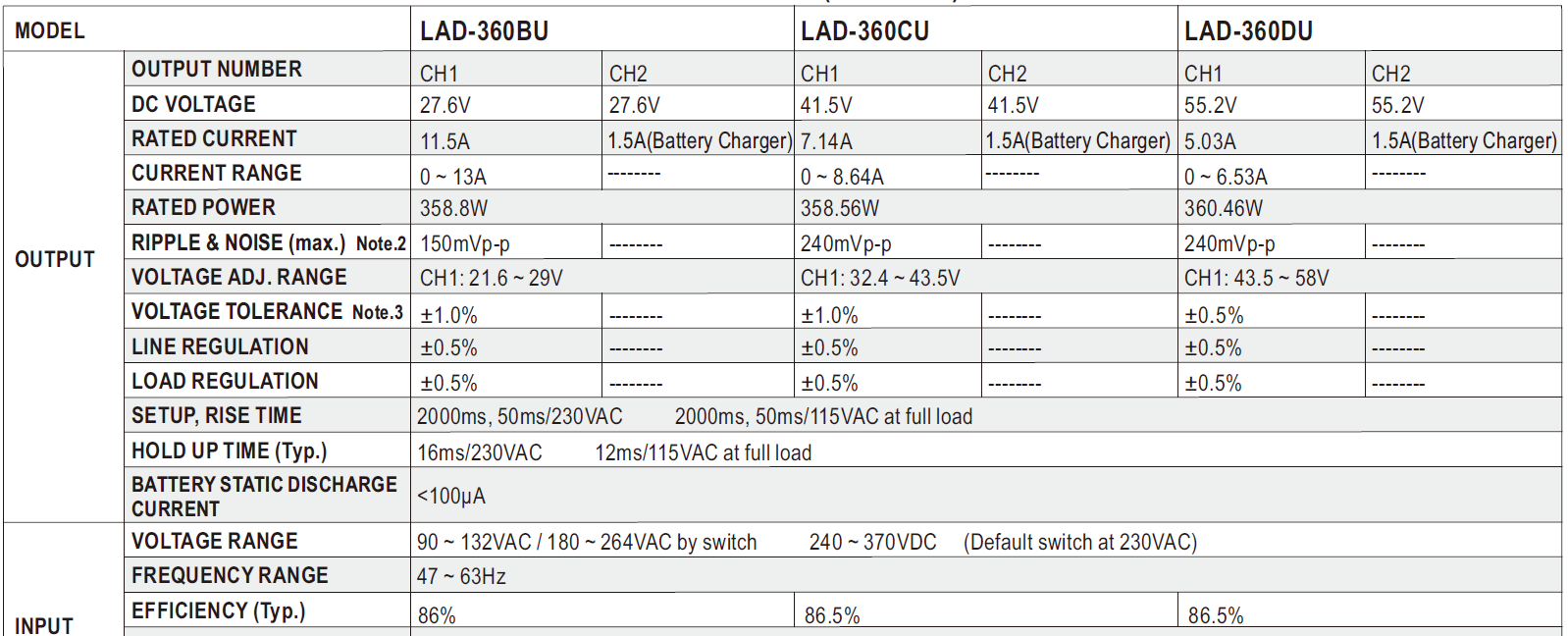

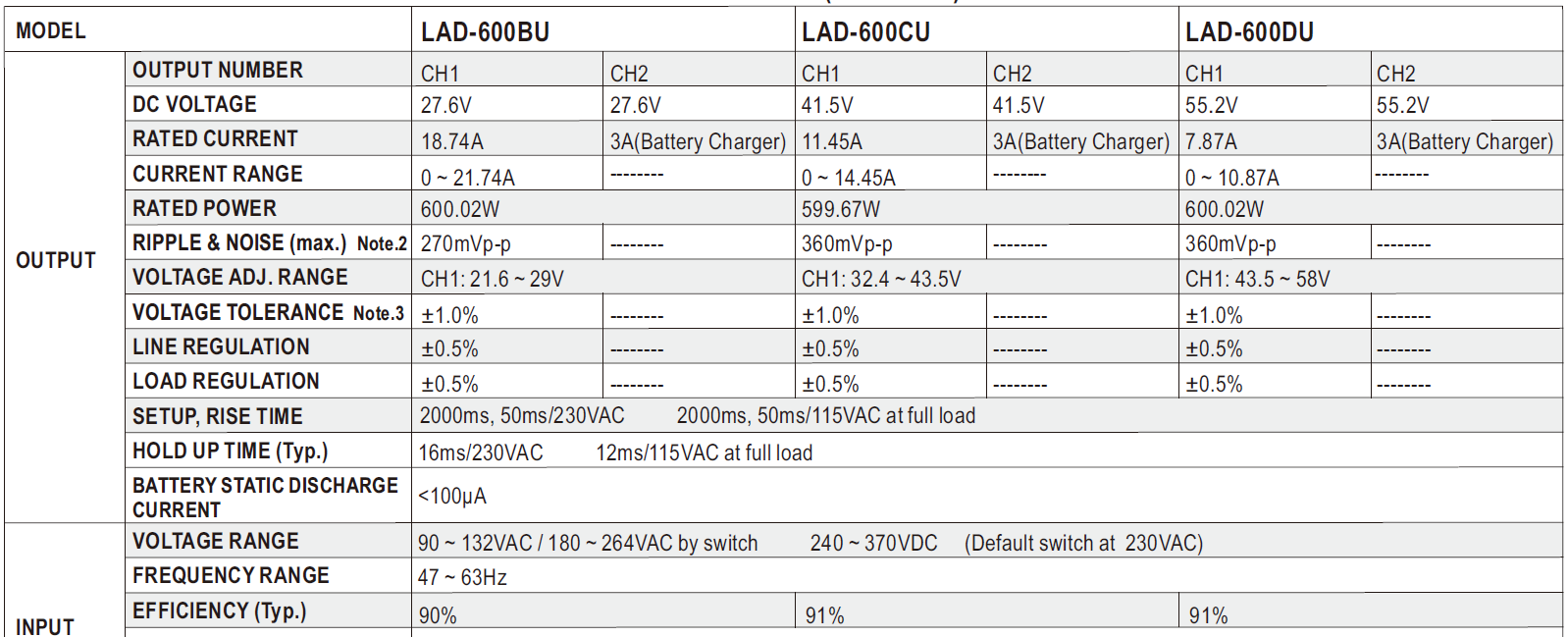

Характеристики источников питания LAD-360/600xU представлены в таблицах:
Алгоритм работы

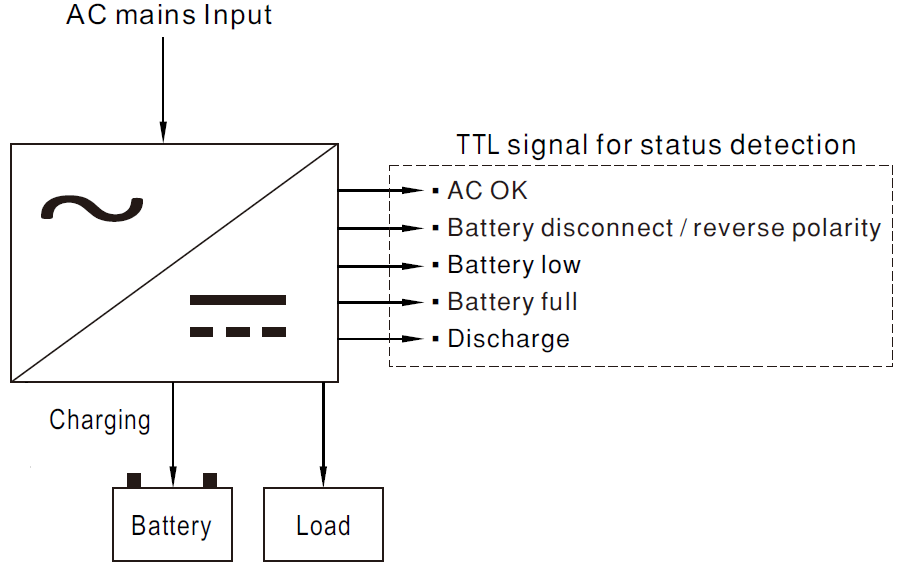

В штатном режиме (наличие тока в электрической сети) источники серии LAD работают как стандартный AC-DC преобразователь, кроме этого они осуществляют подзарядку аккумуляторной батареи. В случае пропадания питания от электрической сети, происходит переключение питания нагрузки на аккумуляторную батарею.
Источники питания серий LAD-120/240/360/600 обеспечивают пользователя информацией о статусах (TTL-сигнал):
AC OK – наличие напряжения переменного тока на входе источника питания
Battery Low – батарея разряжена (напряжение опустилось ниже допустимого уровня)
Battery full - батарея заряжена
Battery disconnect / reverse polarity – батарея отключена / обратная полярность
Discharge – разрядка (от внешней АКБ)
Серии LAD MEAN WELL имеют защиту:
- от короткого замыкания,
- от перегрузки,
- от перенапряжения,
- от перегрева,
- от низкого напряжение батареи,
- от переполюсовки.

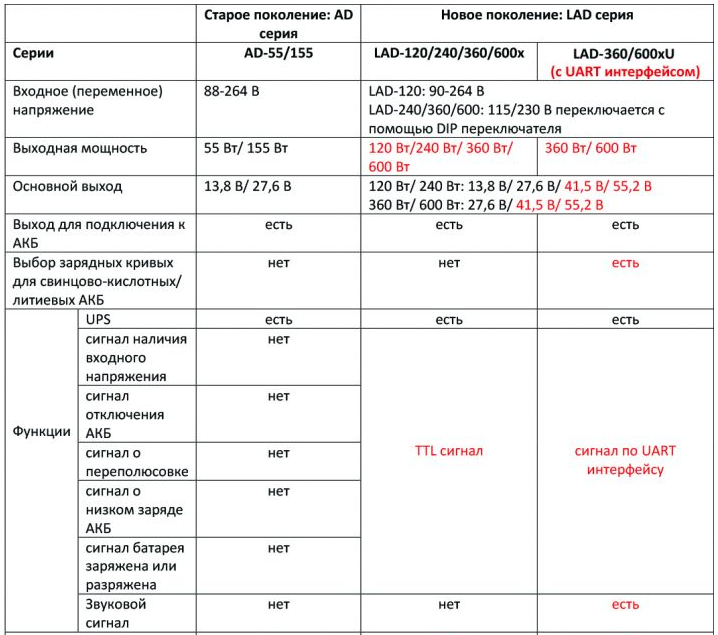

Ниже представлена сравнительная таблица, иллюстрирующая отличительные особенности и возможности источников питания нового и старого поколения:
Сравнение источников питания серий AD и LAD фирмы MEAN WELL
Подробные технические характеристики источников питания:
https://www.meanwell.com//Upload/PDF/LAD-120/LAD-120-spec.pdf
https://www.meanwell.com//Upload/PDF/LAD-240/LAD-240-spec.pdf
https://www.meanwell.com//Upload/PDF/LAD-360/LAD-360-spec.pdf
https://www.meanwell.com//Upload/PDF/LAD-600/LAD-600-spec.pdf
