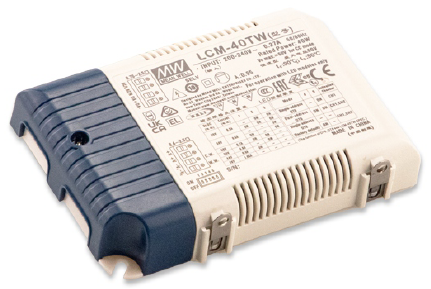

Фирма MEAN WELL выпустила LED-драйверы LCM-40TW с функцией настройки белого света с управлением по протоколу DALI:
Прежде чем обсуждать LCM-40TW, мы должны понять, для чего нужна настройка белого света.
В 1941 году голландский физик Ари Андриес Круитхоф в результате экспериментов по использованию искусственного освещения произвёл настоящий прорыв в световом дизайне.
Он построил график, определяющий соотношения освещённости и цветовой температуры, которые являются наиболее комфортными для наблюдателя:

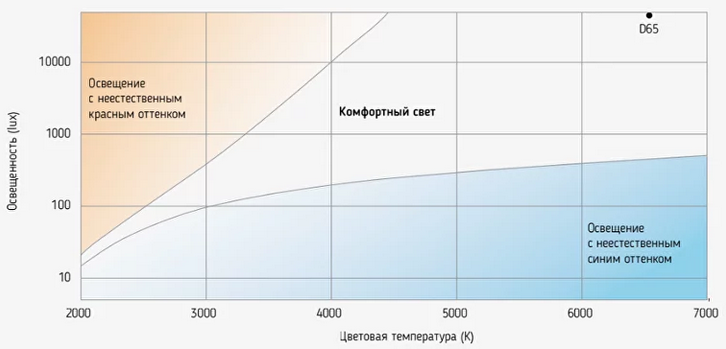

Кривая восприятия света Ари Андриеса Круитхофа
По горизонтальной оси указана цветовая температура источника света (K), по вертикали - освещенность (Lux), а на пересечении этих параметров указаны зоны комфортного и некомфортного освещения.
Оказалось, что восприятие цветовой температуры источника света изменяется в зависимости от уровня освещенности. А комфортной для глаз является только средняя область на графике (белая).
Например, свет лампочки с цветовой температурой 2700К, обеспечивающей освещенность в 200 Лк, скорее всего будет приятен. Но, если вы выберете лампу в 2 раза мощнее, то ее свет, скорее всего, будет раздражать и казаться слишком желтым.
Таким образом, видно, что для комфортного восприятия освещения необходима система с динамической регулировкой параметров освещенности и цветовой температуры.
Светильники, входящие в состав такой системы, называются светильниками с функцией Tunable White (настраиваемый белый).
Реализовать функцию Tunable White возможно при наличии в светильнике не одного, а сразу двух видов светодиодов (теплых и холодных), и управления стандарта DALI DT8.
Это позволит подключить к одному каналу «теплые» светодиоды (примерно 2500 K), а ко второму – «холодные» (примерно 6500 K).
Если изменять токи этих каналов, можно получать освещение требуемой интенсивности и цветовой температуры.
Светильники со светодиодами теплого и холодного света Tunable White изменяют температуру света от теплого к холодному и обратно в течение всего дня автоматически и с учетом датчиков освещенности по заранее установленному сценарию.
LED-драйверы LCM-40TW с функцией Tunable White имеют два выходных канала и поддерживают такие функции интерфейса DALI-2 как DT6 и DT8. Эти функции позволяют создавать светодиодные решения с настраиваемой температурой белого света.

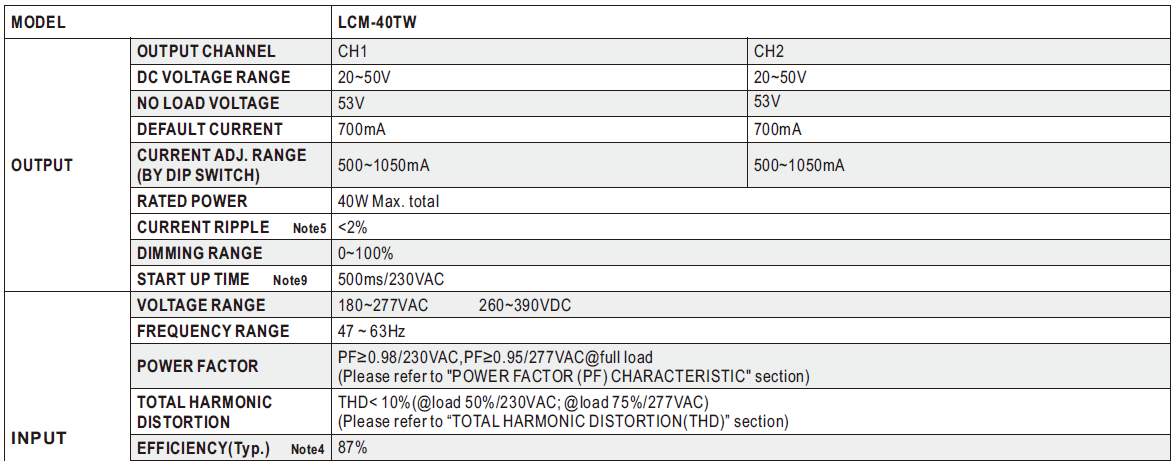

Основные параметры LCM-40TW:

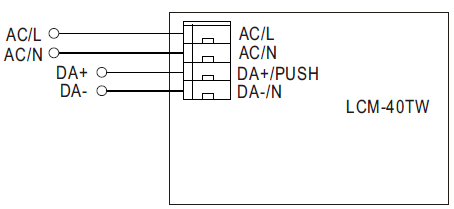

Управление по DALI производится при помощи входов DA+ и DA- источника питания:

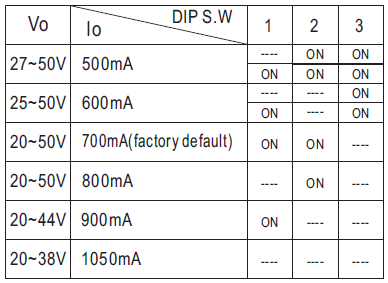

Выходной ток может быть настроен при помощи встроенных переключателей в диапазоне от 500 мА до 1050 мА:

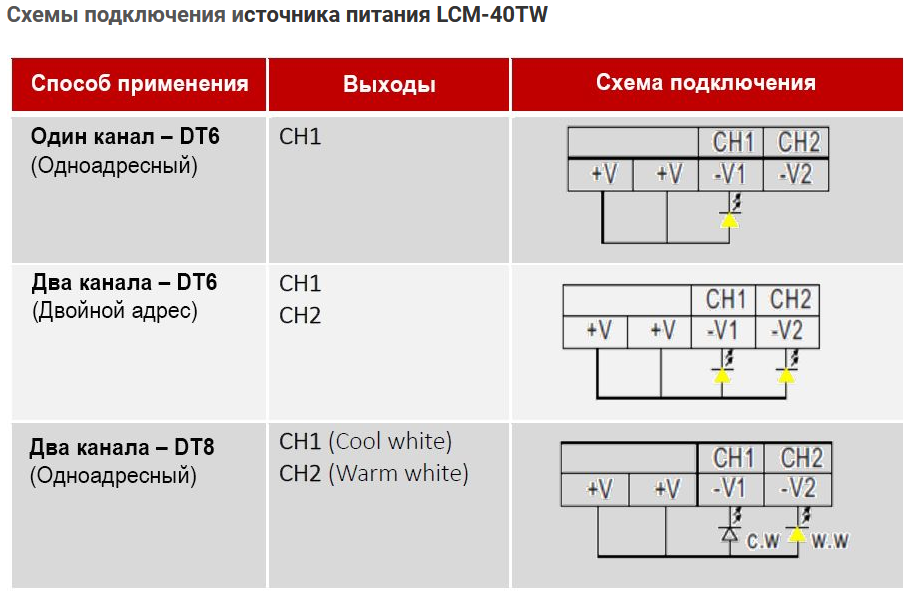

В зависимости от подключения источник питания может использоваться для питания/диммирования по одному или двум каналам, либо для управления температурой белого света (в этом случае используются также два канала). Схемы подключения, в зависимости от необходимой задачи, приведены в таблице ниже.
Протокол DALI DT8 позволяет создать систему управления светом с большим количеством устройств на одной шине, по сравнению с DALI DT6. Как видно из таблицы, для управления двумя каналами CH1 и CH2 при помощи DALI DT8 необходим только один адрес DALI.
Использование LCM-40TW в светодиодных светильниках позволяет повысить психологическую и физиологическую комфортность освещения в зависимости от времени суток, имеющейся внешней освещенности и конкретной деятельности человека. Светодиодные драйверы LCM-40TW предназначены для качественного освещения помещений, где требуется обеспечить максимальный комфорт.
Подробные технические характеристики LCM-40TW:
https://www.mean-well.ru/uploads/files/datasheets/LCM-40TW.pdf
