Прежде чем обсуждать источники питания LRS-N2, мы должны понять, чем пиковая мощность отличается от номинальной.
Пиковая мощность - максимальная мощность в течение короткого интервала времени.
Номинальная мощность - максимальная мощность при продолжительном времени работы.
Зачастую источники питания должны обеспечивать более высокую пиковую мощность, чем при работе при продолжительном режиме. Например, это необходимо при запуске индуктивных нагрузок, таких как электродвигатели.
Предположим, нагрузкой источника питания является электродвигатель. Для того, чтобы раскрутить ротор, электродвигатель должен приложить гораздо больше энергии по сравнению с работой при постоянном числе оборотов. Таким образом, при запуске электродвигателя возникает пусковой ток – который является причиной кратковременной перегрузки источника питания.
Совеременный рынок нуждается в источниках питания, которые могли бы эффективно выполнять эти задачи - с одной стороны, а с другой - были бы недорогие.
В ответ на эти требования рынка, фирма MEAN WELL разработала и выпустила новую серию LRS-N2.
Основное различие между серией LRS-N2 и предыдущей серией LRS – это возможность работы с пиковой мощностью в 200% от номинальной.

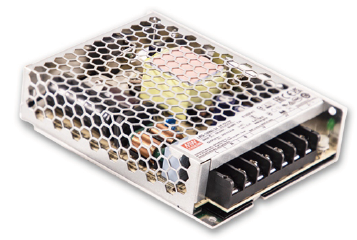

LRS-100N2

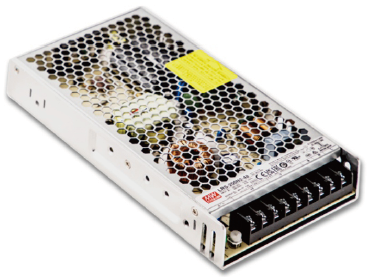

LRS-200N2

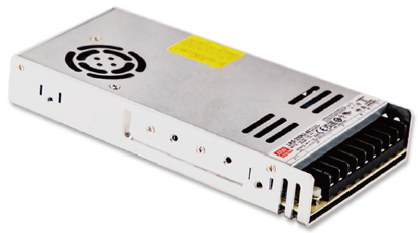

LRS-350N2

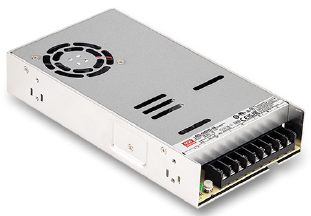

LRS-600N2
Размеры (ДхШхВ):
LRS-100N2: 129*97*30 мм;
LRS-200N2: 215*115*30 мм;
LRS-350N2: 215*115*30 мм;
LRS-600N2: 225*124*41 мм
Рассмотрим серию LRS-350N2 в качестве примера работы при кратковременных перегрузках.

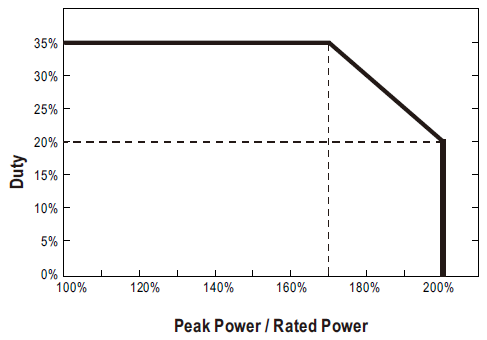

Возможности работы источника питания при кратковременной перегрузке указаны на графике:
По оси «Y» графика – параметр Duty.
Этот параметр Duty называется «коэффициент заполнения».

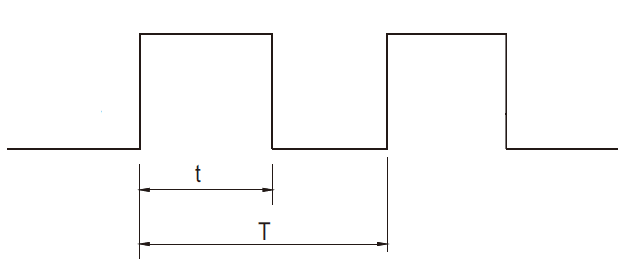

Коэффициент заполнения — это отношение длительности импульса t к периоду следования (повторения) импульсов T:
В нашем случае коэффициент заполнения выражается в процентах времени включения нагрузки.
По оси «X» графика – отношение пиковой мощности источника питания к его номинальной мощности.
Как видно из графика, при коэффициенте заполнения не выше 35% источники питания LRS-350N2 могут выдавать пиковую мощность до 200% от номинальной, в зависимости от коэффициента заполнения.
Аналогично, отношение пиковой мощности источника питания к его номинальной в зависимости от коэффициента заполнения для серий LRS-100N2, LRS-200N2 и LRS-600N2 можно посмотреть на графиках.

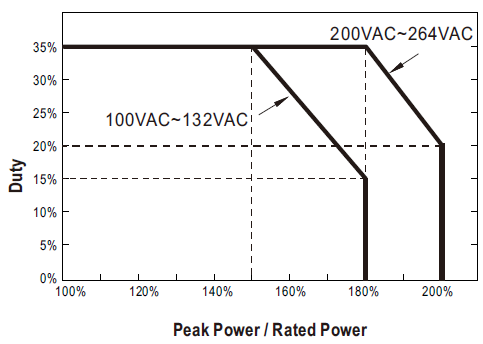

Для LRS-100N2:

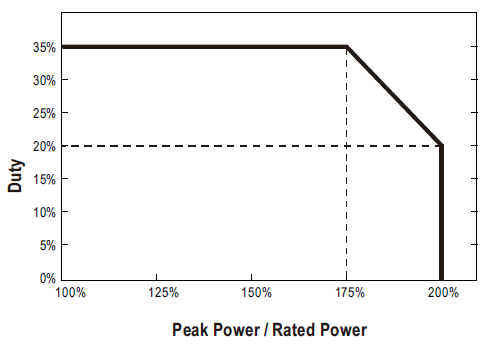

Для LRS-200N2:

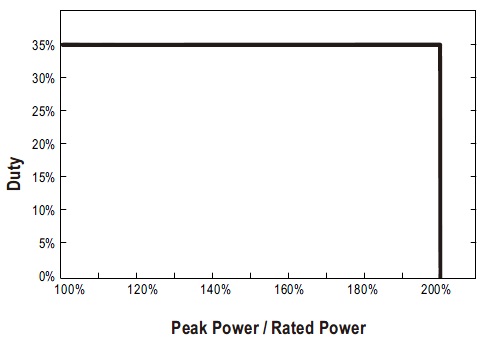

Для LRS-600N2:

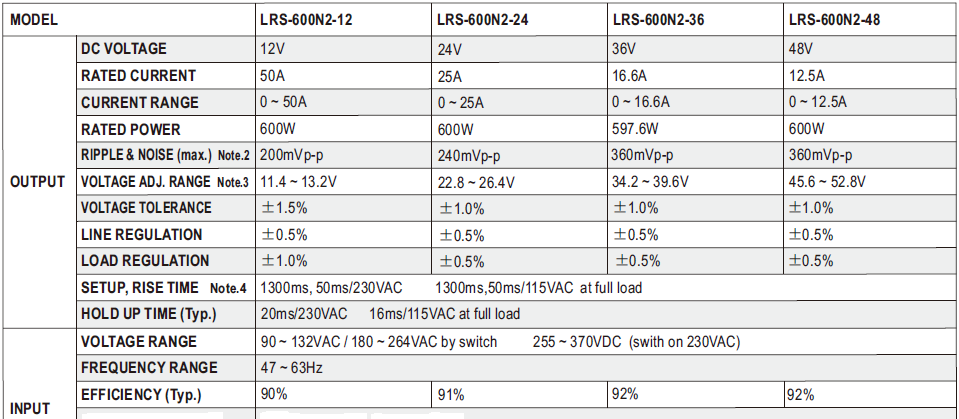

Подробные технические характеристики источников питания:

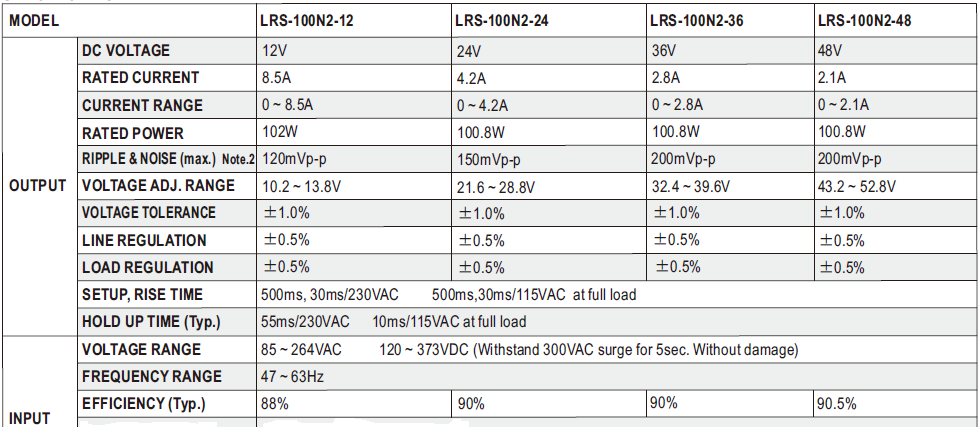

LRS-100N2
https://www.meanwell.com//Upload/PDF/LRS-100N2/LRS-100N2-spec.pdf

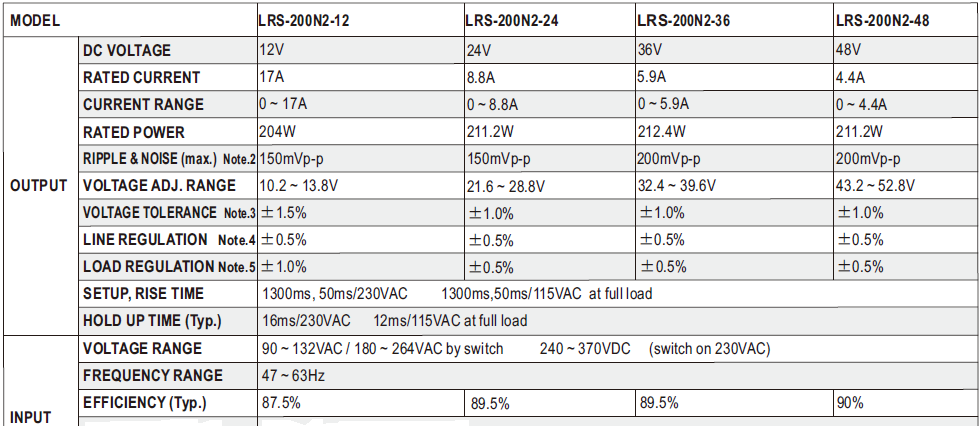

LRS-200N2
https://www.meanwell.com//Upload/PDF/LRS-200N2/LRS-200N2-spec.pdf

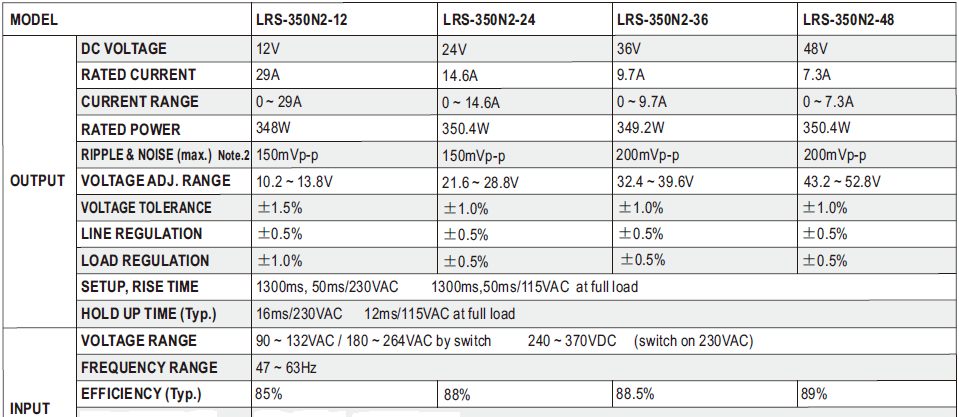

LRS-350N2
https://www.meanwell.com//Upload/PDF/LRS-350N2/LRS-350N2-spec.pdf
LRS-600N2
https://www.meanwell.com//Upload/PDF/LRS-600N2/LRS-600N2-spec.pdf
