DC-DC преобразователи NLDD-H фирмы MEAN WELL являются понижающими преобразователями и работают в режиме стабилизации выходного тока.

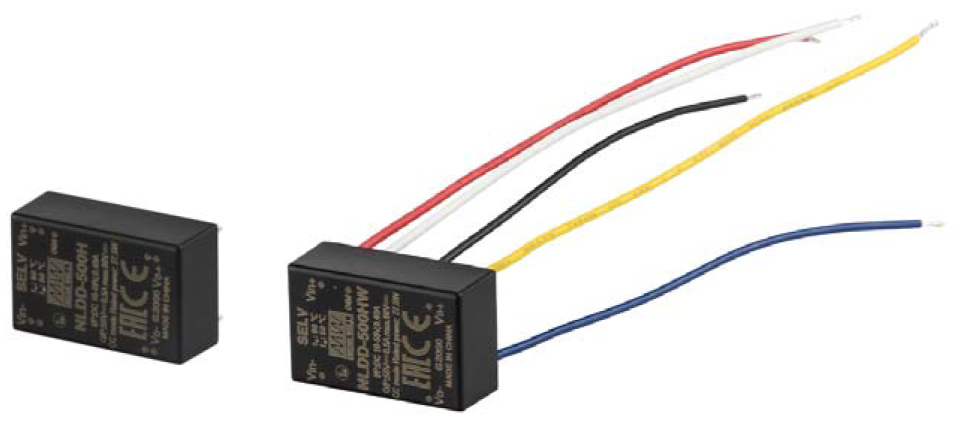

Выпускаются модули в двух вариантах — с жесткими выводами/ножками и с проводниками (в этом случае к маркировке серии добавляется суффикс W):
Серия NLDD-H работает в диапазоне входных напряжений от 10 до 56 В постоянного тока — при выходных напряжениях от 6 до 52 В или от 6 до 46 В.

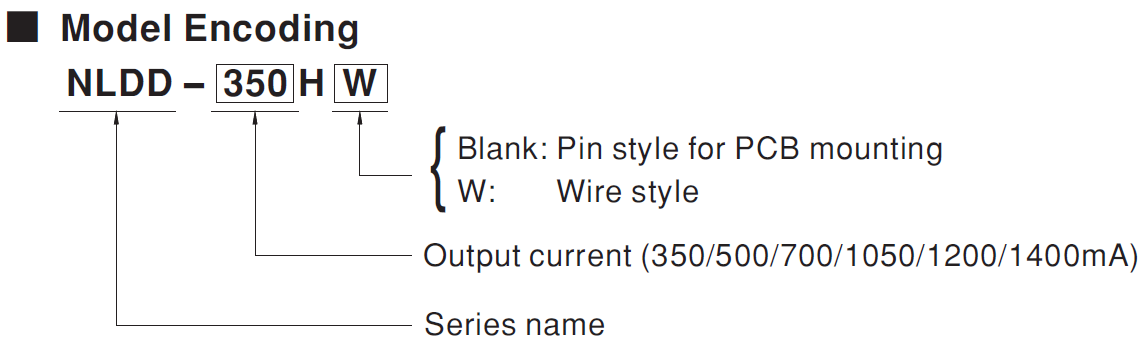

Серия NLDD-H разделена на ряд модификаций по значению выходного тока: 350/500/700/1050/1200/1400 мА. Таким образом, разработчик или потребитель может выбрать прибор с требуемыми значениями параметров, соответствующих его приложению. Значение выходного тока указывается в маркировке.

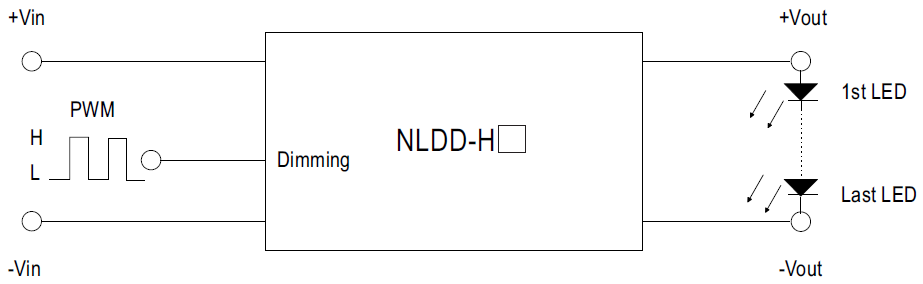

Типовая схема включения NLDD-H:
Режим стабилизации тока является более благоприятным для светодиодных светильников, обеспечивая лучший баланс тока между диодами, чем при источнике со стабилизацией выходного напряжения. Также этот режим позволяет не зависеть от разброса падений напряжения на открытом переходе отдельного диода. В случае последовательной цепочки из нескольких светодиодов, подключенной к источнику стабилизированного тока, ток через каждый из диодов будет одинаков, и, следовательно, разброс яркости их свечения будет минимален и незаметен на глаз.
Диммирование.

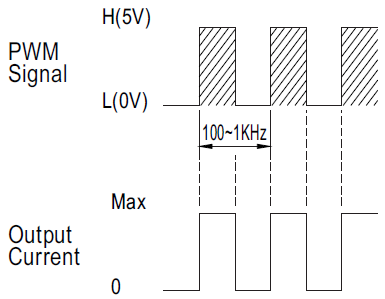

Вход управления PWM DIM совместим с TTL-уровнями, его логическое состояние «включено» соответствует уровням напряжения на входе в диапазоне от 2,5 до 5 В. При этом ток на выходе источника питания будет зависеть от текущего логического состояния. При «единице» на выходе при подключенной нагрузке он будет соответствовать номинальному току, при «нуле» ток течь не будет:

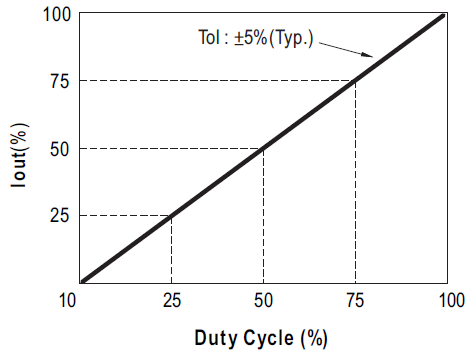

Вход диммирования может быть использован для плавной регулировки выходного тока. Увеличение длительности импульса ведет к увеличению времени протекания тока через нагрузку и увеличению средней мощности (следовательно, и яркости светильника), и наоборот:

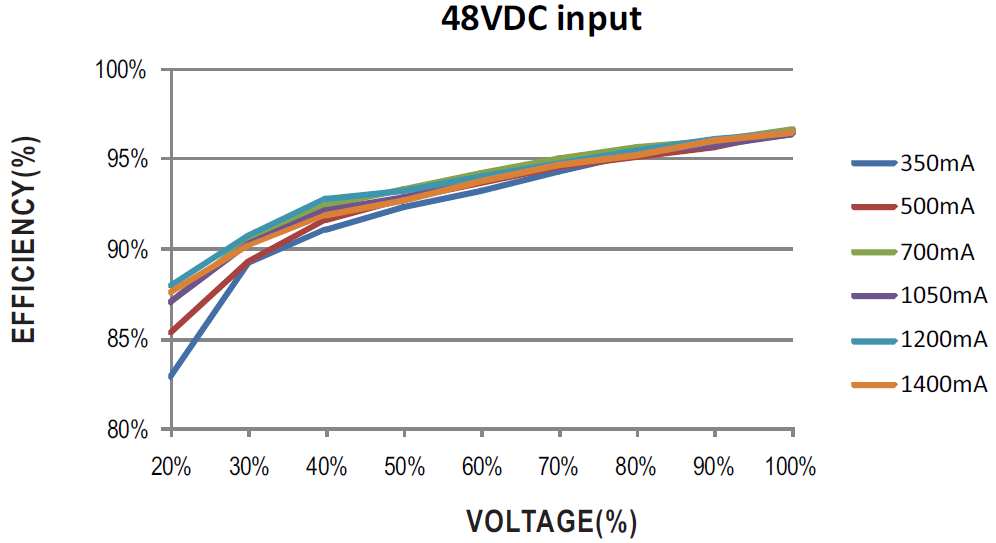

Эффективность работы блока питания зависит от количества последовательно соединенных светодиодов, включенных в выходную цепь. КПД может достигать 96%, и при увеличении числа диодов (и соответственно, увеличении падения напряжения на них) он возрастает:
Преимущества преобразователией серии NLDD-H:
- Широкий диапазон входного напряжения постоянного тока;
- Широкий диапазон выходного напряжения постоянного тока;
- Высокая эффективность до 96%;
- Защита: От перегрева/ короткого замыкания;
- Компактный размер.
DC-DC преобразователи NLDD-H могут быть использованы для перспективного рынка безопасной низковольтной централизованной шины, к которой подключены трековые светильники.
Трековый светильник – что это такое?
Трековые (или шинные) системы освещения — это системы, в которых светильники крепятся и передвигаются на шинопроводе для создания их индивидуального позиционирования, акцентного освещения. Шинопровод может быть гибким, негибким или на тросах (стержнях), что позволяет устанавливать систему на разных поверхностях, например, в потолке или в стене.
Современные трековые светильники состоят из следующих компонентов:
• Шинопровода, являющегося несущей частью конструкции, внутри которого размещены токоведущие элементы;
• Светильников;
• Источника питания безопасного напряжения 48 вольт или 24 вольта, подключенного к шинопроводу.
Преобразователи серии NLDD-H предназначены для установки на печатную плату, входящую в состав светильника. Типичное применение состоит в подключении их входов к сетевому источнику питания постоянного напряжения на 48 вольт или на 24 вольта посредством шинопровода. Светодиоды, входящие в состав светильников, при этом подключаются к выходам преобразователей NLDD-H.

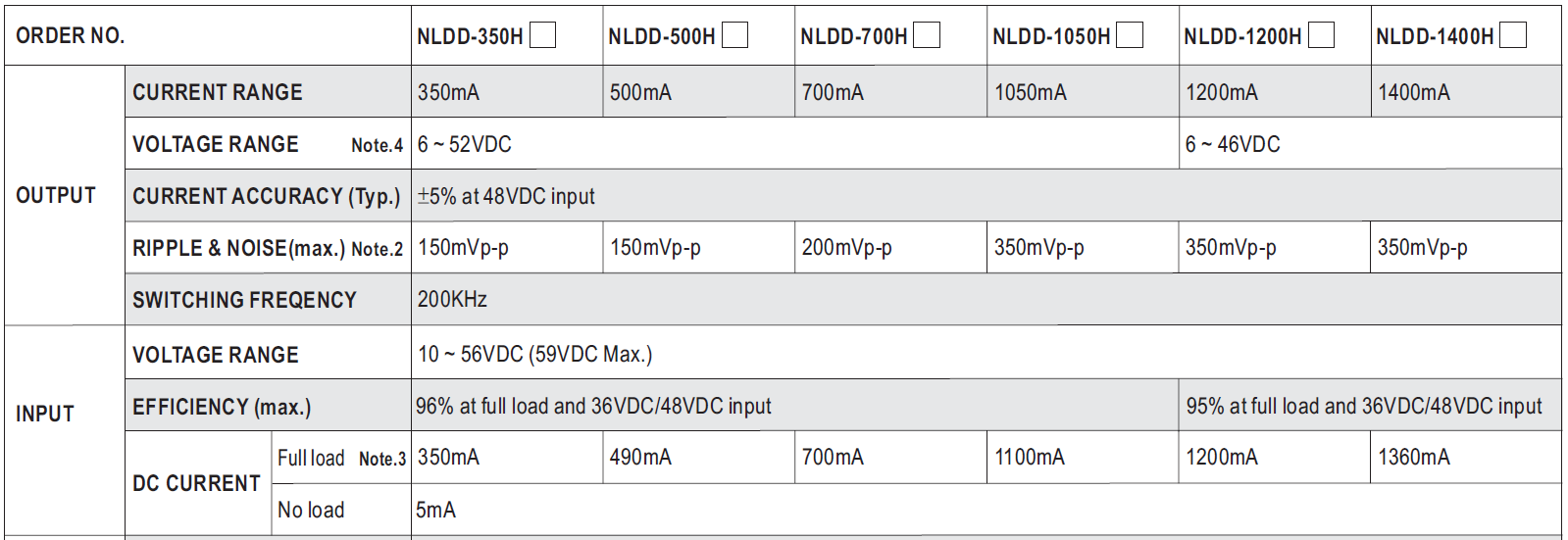

Более подробные технические характеристики источников серии NLDD-H можно посмотреть здесь:
http://www.mean-well.ru/uploads/files/datasheets/NLDD-700HW.pdf
