За последнее время фирма MEAN WELL выпустила целый ряд зарядных устройств нового поколения серии NPB. Рассмотрим их более подробно.

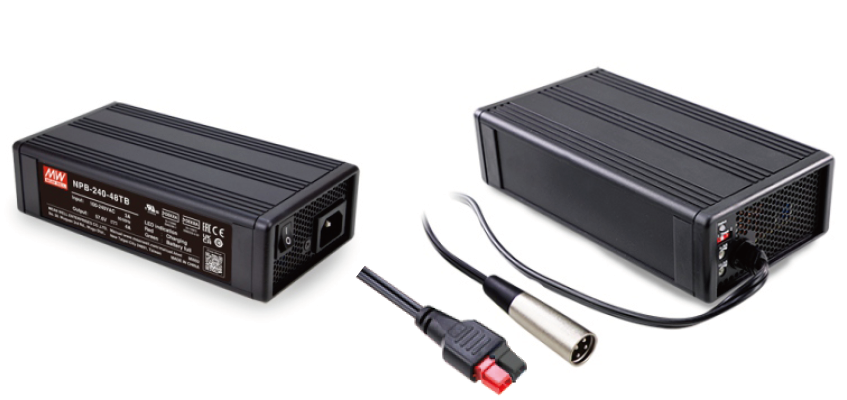

                                                              NPB-120, NPB-240

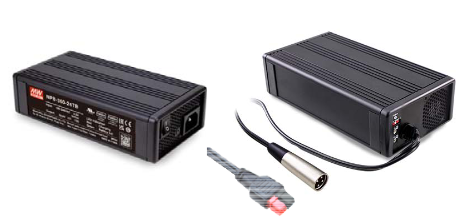

                                                                      NPB-360



NPB-120/240/360 подходят для электрических транспортных средств, зарядки различных мобильных устройств постоянного тока и многого другого.

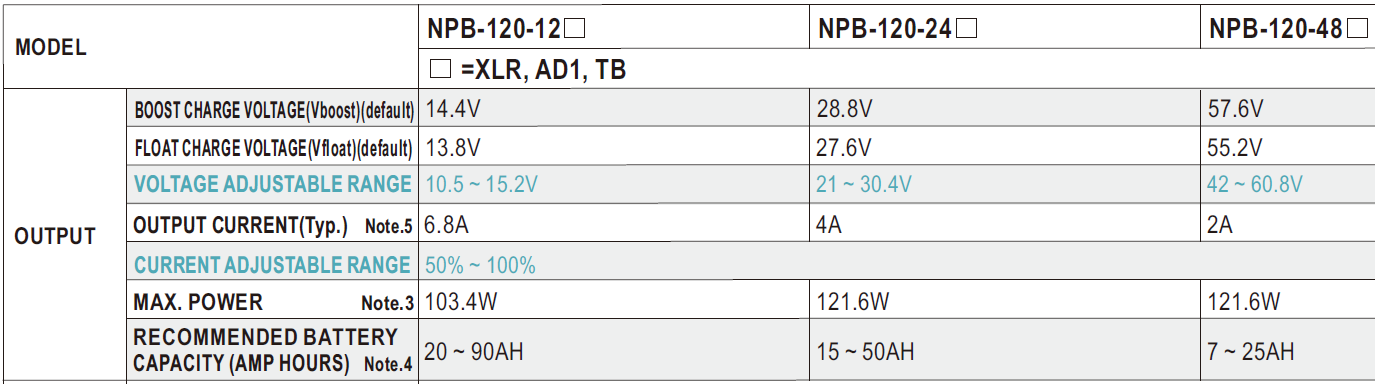

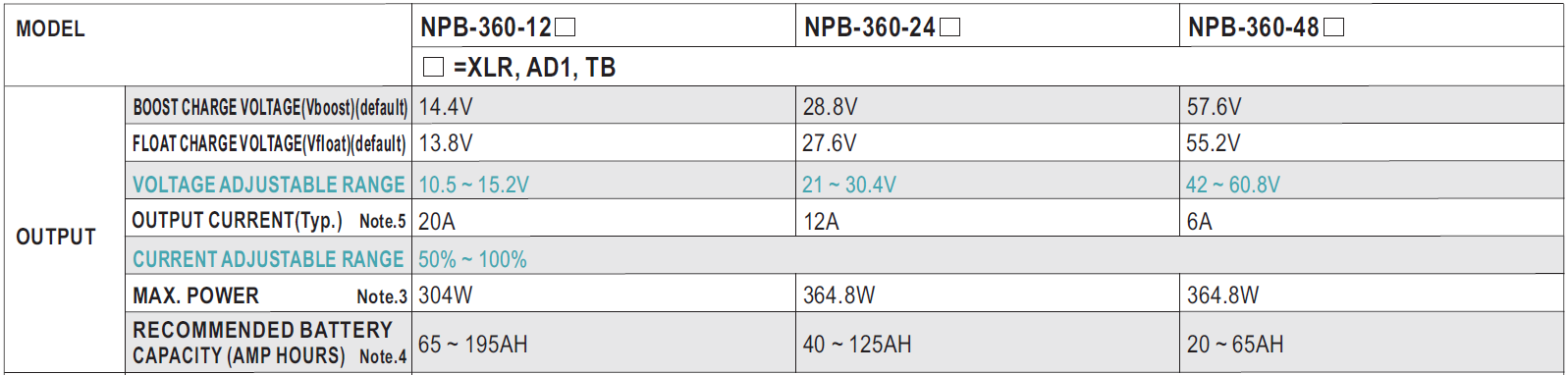

Основные выходные характеристики зарядных устройств указаны в таблицах:








Из приведенных выше таблиц видно, что в зарядных устройствах NPB-120, NPB-240 и NPB-360 есть возможность регулировать выходное напряжение и ток - отдельным цветом выделены VOLTAGE ADJUSTABLE RANGE (диапазон регулировки напряжения) и CURRENT ADJUSTABLE RANGE (диапазон регулировки тока).

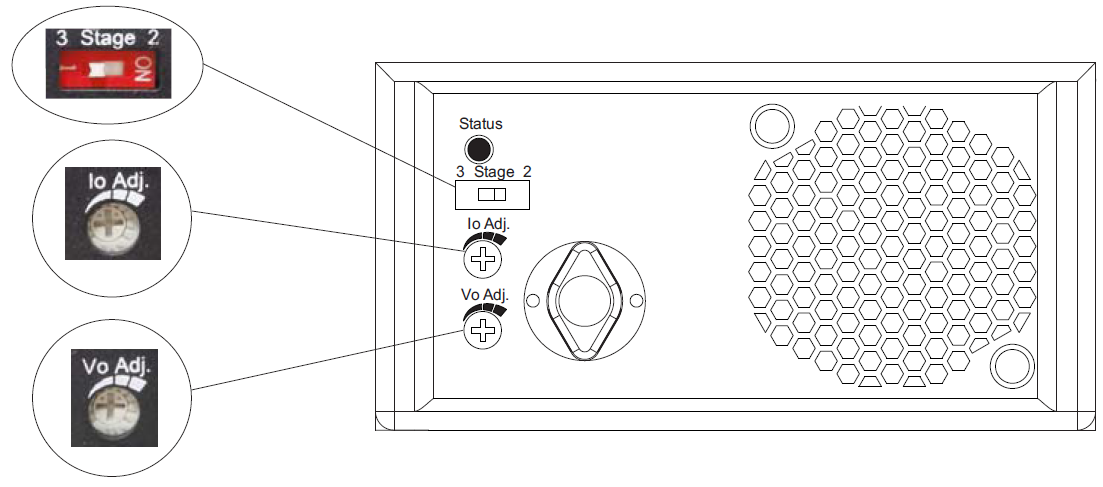

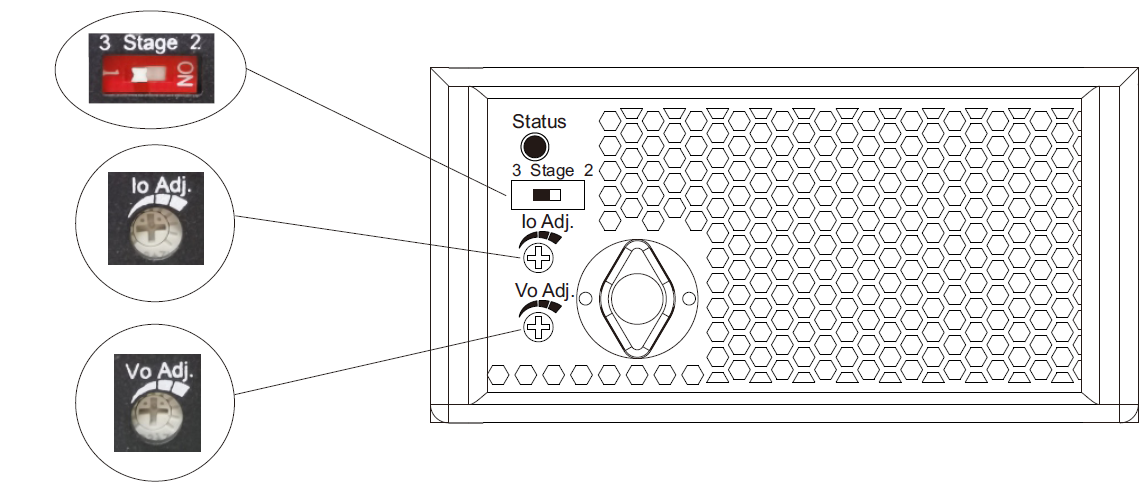

Регулирование может быть осуществлено пользователем при помощи встроенных потенциометров «Vo Adj» и «Io Adj»:


                                                                                                                      NPB-120, NPB-240


                                                                                                                         NPB-360

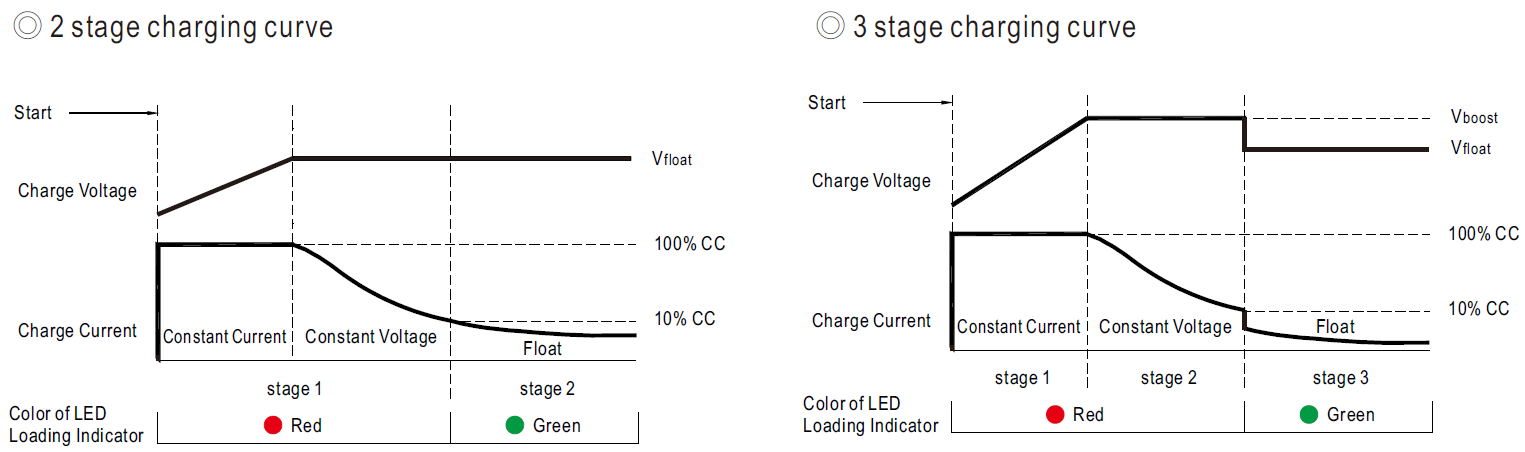

При помощи DIP-переключателя «Stage» на панели NPB-120, NPB-240, NPB-360 можно установить режим зарядки в 2 или 3 стадии:

                   NPB_360_240_120_графики_DIP

NPB-120, NPB-240, NPB-360 имеют широкий диапазон рабочих температур от -30 до+70 градусов Цельсия.

                                              NPB-450, NPB-750

NPB-450 и NPB-750 представляют собой универсальные зарядные устройства мощностью 450 и 750 Вт с интеллектуальным управлением.

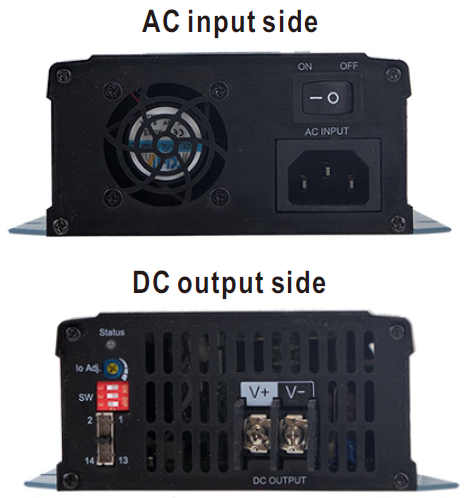

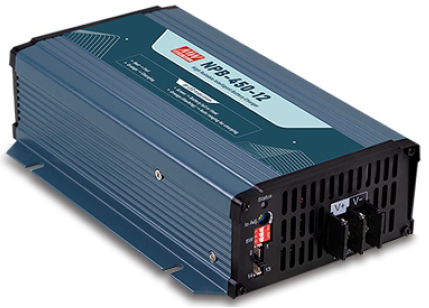

                          NPB_450_фото             NPB_450_разъемы
                                                                                                      NPB-450

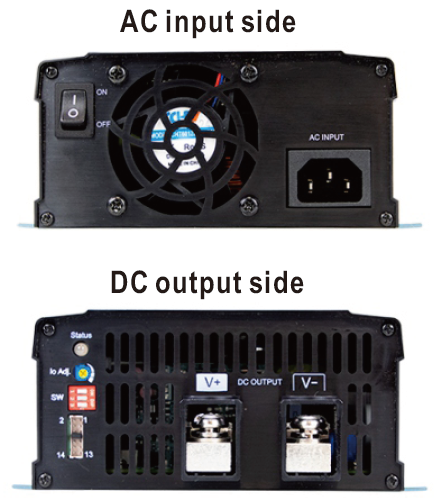

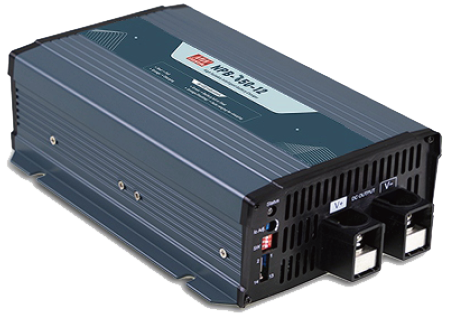

                                  NPB_750_фото                NPB_750_разъемы

                                                                                                   NPB-750

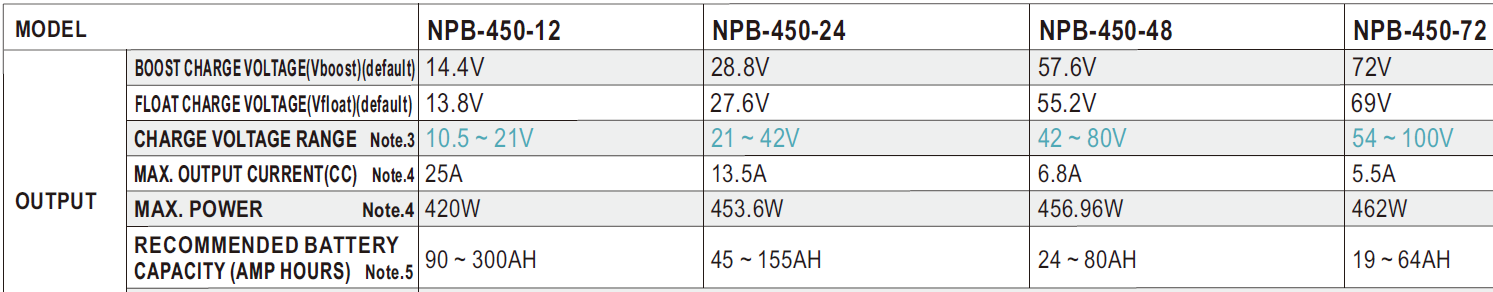

Основные выходные характеристики зарядных устройств указаны в таблицах:

     NPB_450_таблица

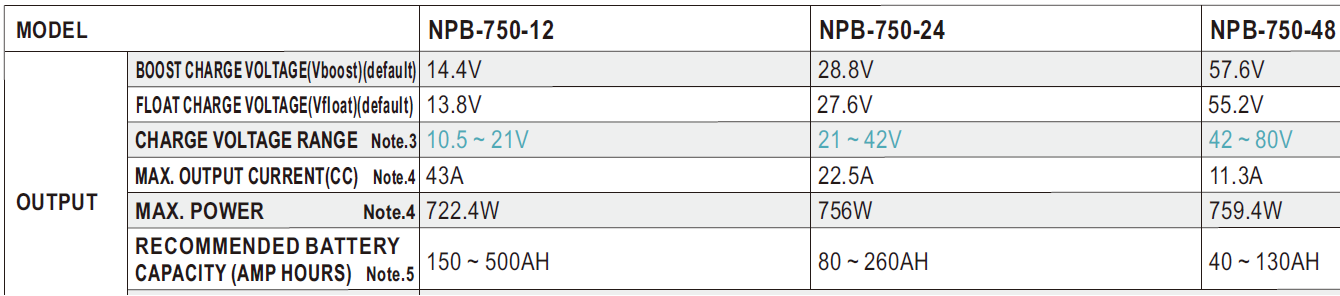

     NPB_750_таблица

Из этих таблиц видно, что NPB-450 и NPB-750 обладают широким диапазоном выходных напряжений: (10,5~21 В), (21~42 В), (42~80 В), (54~100 В).


Управление NPB-450 и NPB-750 возможно несколькими способами, из которых можно выделить два основных:

- при помощи DIP-переключателей на панели устройства;
- при помощи внешнего программатора и персонального компьютера.

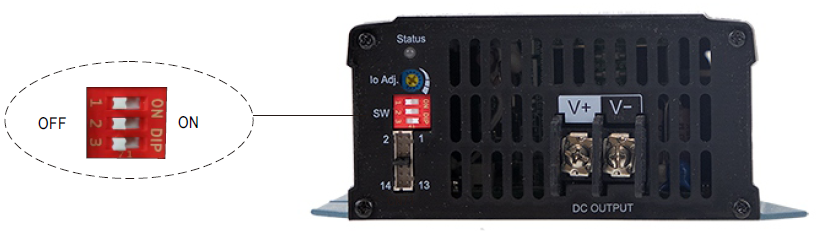

Рассмотрим управление при помощи DIP-переключателей на примере NPB-450.

                       NPB_450_DIP_переключатели

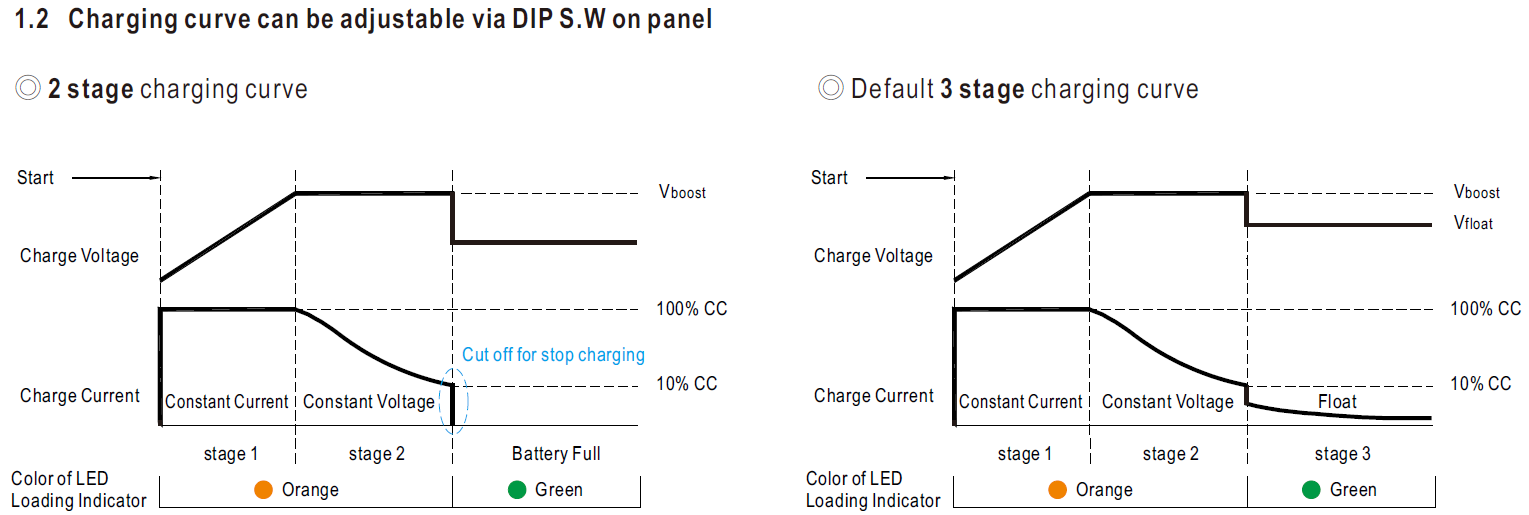

При помощи DIP-переключателей на панели NPB-450 можно установить режим зарядки в 2 или 3 стадии:

                     NPB_750_450_графики_DIP

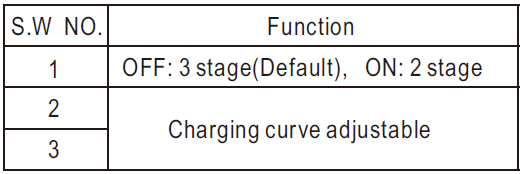

Функции DIP-переключателей указаны в таблице:

                       NPB_450_DIP_перекл_назначение

DIP-переключателем 1 выбирается 2-х или 3-х стадийный режим зарядки.

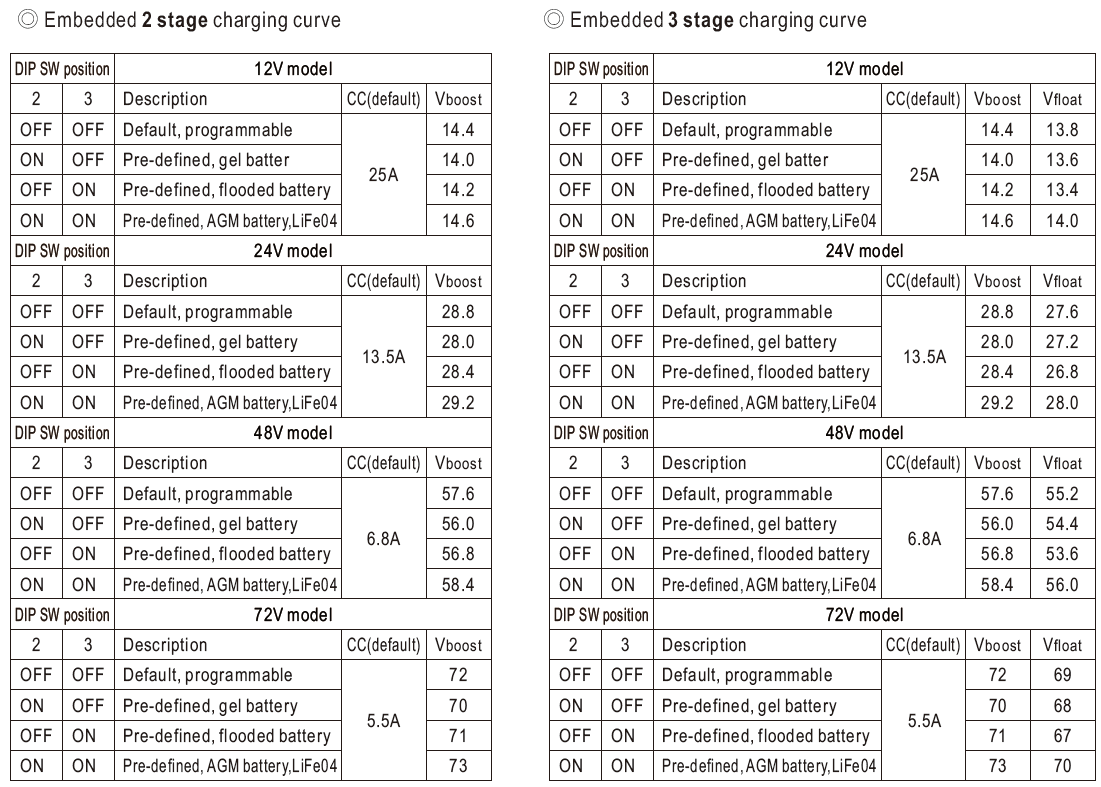

DIP-переключателями 2 и 3 осуществляется регулирование кривой зарядки:

                       NPB_450_DIP_регулирование зарядки

Из таблиц видно, что зарядное устройство NPB-450 может использоваться для широкого спектра батарей.
Поэтому пользователям не нужно приобретать несколько зарядных устройств из-за разнообразия батарей. Это экономит затраты.

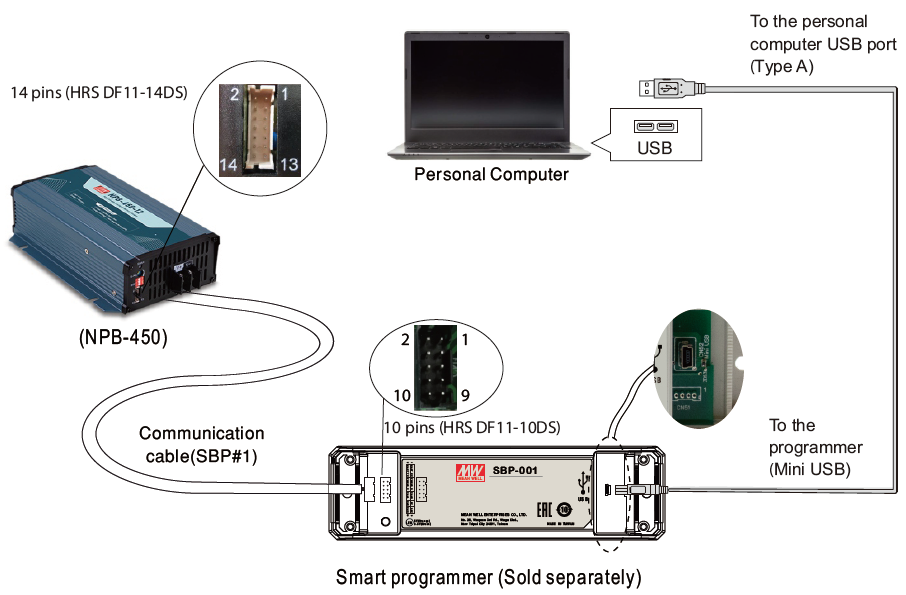

Рассмотрим управление при помощи внешнего программатора и персонального компьютера на примере NPB-450.

          NPB_450_компьютер

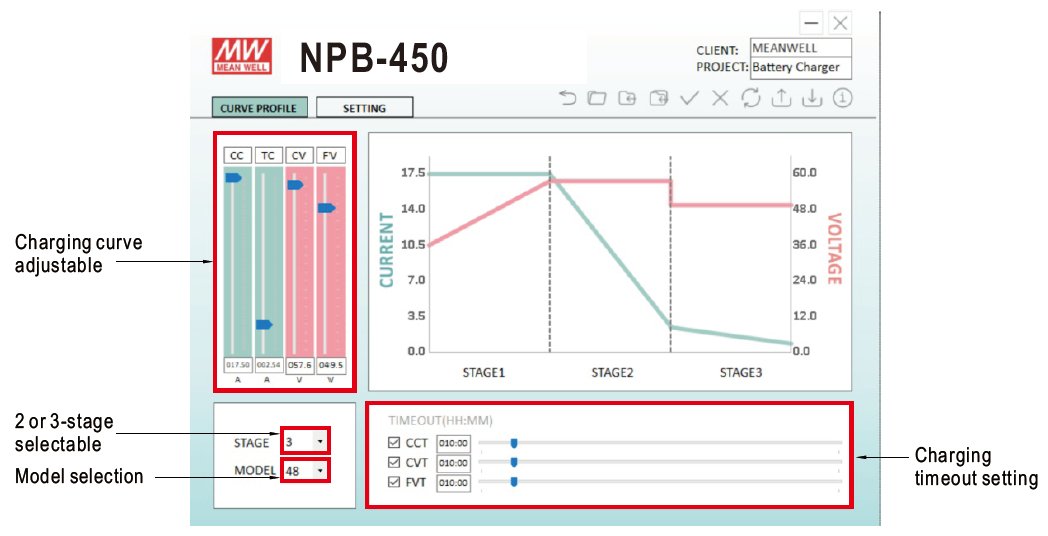

В этом случае установка режима и регулирование кривой зарядки осуществляется пользователем при помощи программного обеспечения:

                    NPB_450_программа
Кроме указанных двух способов управления, предусмотрены следующие режимы управления:


- Автоматическая установка параметров зарядки (по умолчанию, отключена производителем на заводе и может использоваться только для заряда литиевых аккумуляторных батарей и BMS (Battery Management System – это электронная плата, устанавливаемая на АКБ для контроля зарядки);


- режим под управлением устройствами с интерфейсом CANBus.


NPB-450, NPB-750 имеют широкий диапазон рабочих температур от -30 до+70 градусов Цельсия.

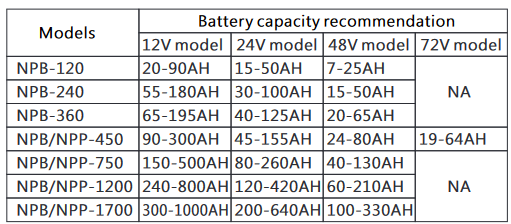

Выбор зарядного устройства в зависимости от рекомендованной емкости аккумуляторных батарей можно сделать на основании таблицы:

         NPB_таблица выбора


Более подробную техническую документацию можно посмотреть здесь:

https://www.meanwell.com//Upload/PDF/NPB-120/NPB-120-spec.pdf
https://www.meanwell.com//Upload/PDF/NPB-240/NPB-240-spec.pdf
https://www.meanwell.com//Upload/PDF/NPB-360/NPB-360-spec.pdf
https://www.meanwell.com//Upload/PDF/NPB-450/NPB-450-spec.pdf
https://www.meanwell.com//Upload/PDF/NPB-750/NPB-750-spec.pdf
