Фирма MEAN WELL выпускает LED-драйверы PCD с возможностью диммирования по фазе.

Прежде чем обсуждать эти LED-драйверы, рассмотрим, что означает «диммирование по фазе».
Предположим, что имеется LED-драйвер, к выходу которого подключен светодиод. Необходимо менять яркость этого светодиода (т.е. произвести диммирование).

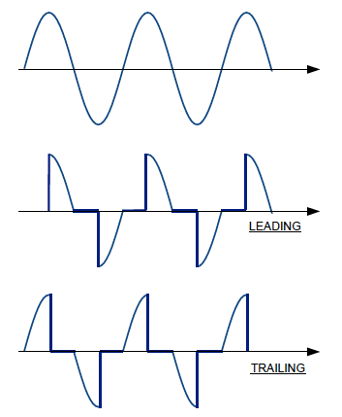

На графике форма переменного тока на входе LED-драйвера выглядит как синусоида (см. первый график).


Суть диммирования заключается в том, что при помощи симистора (назваемого иначе TRIAC) выключается ток на небольшой период времени, отсекая часть этой синусоиды. Чем больше периоды, когда ток выключен, и чем меньше, когда он включён, тем меньше светимость светодиода на выходе LED-драйвера.

На втором графике изображена синусоида с отсечкой по переднему фронту.


На третьем графике изображена синусоида с отсечкой по заднему фронту.


Таким образом, получаются два варианта симисторного диммирования: с отсечением по переднему фронту и с отсечением по заднему фронту.

                                                Диммирование с отсечением по переднему фронту (Leading Edge Dimming)
Этот вид диммирования встречается чаще всего, он популярен для регулировки домашнего освещения. Устройства, которые нужны для этого способа управления светом, небольшие и относительно недорогие.

                                                  Диммирование с отсечением по заднему фронту (Trailing Edge Dimming)
Диммирование с отсечением по заднему фронту относительно недорого, но дороже, чем вариант с отсечением по переднему фронту. При его использовании не возникает резких скачков напряжения и сила тока увеличивается плавно.

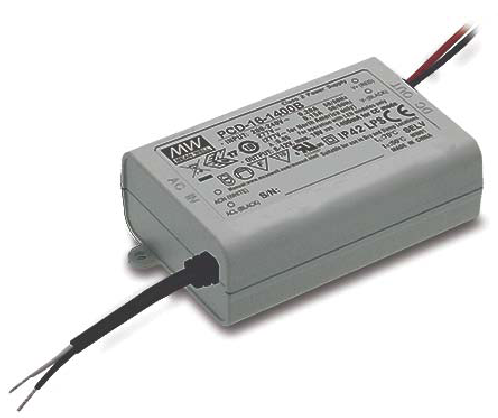

Теперь рассмотрим LED-драйверы с возможностью диммирования по фазе на примере LED-драйвера PCD-16-350B из серии PCD.
.

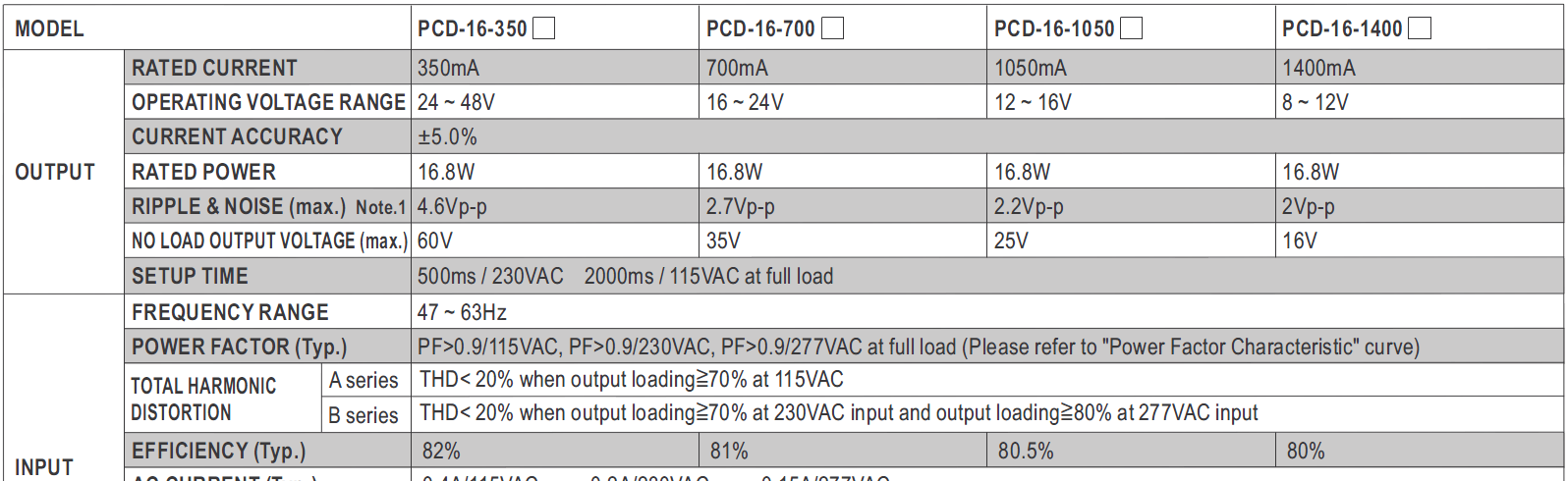

Выходные характеристики PCD-16-350B указаны в таблице ниже:



Как видно из таблицы, PCD-16-350B - это LED-драйвер со стабилизацией тока 350 мА на выходе.
Номинальная мощность PCD-16-350B составляет 16,8Вт.
Маркировка LED-драйвера:


Из маркировки следует, что суффикс «B» в конце наименования модели говорит о диапазоне входных напряжений от 180 до 295 вольт переменного тока.


В техническом описании на PCD-16-350B фирма MEAN WELL указывает следующее:


«Work with leading edge and trailing edge TRIAC dimmers».


Что переводится так: «работает с симисторными диммерами с отсечением по переднему и заднему фронту».

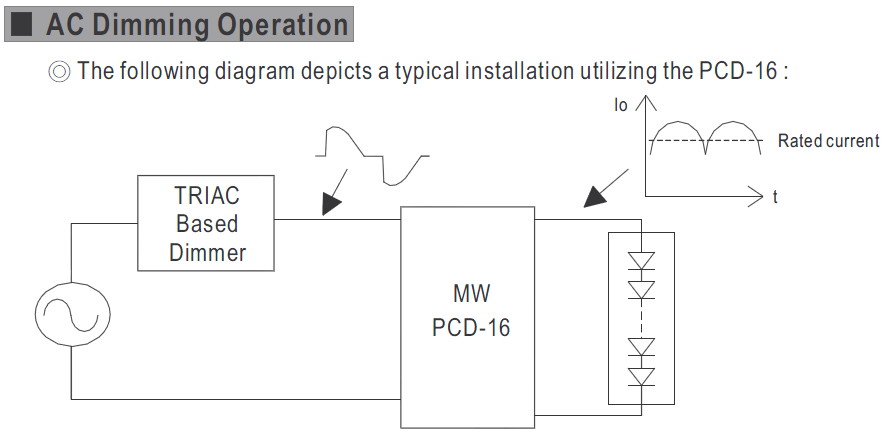

PCD-16-350B включается в сеть через диммер:

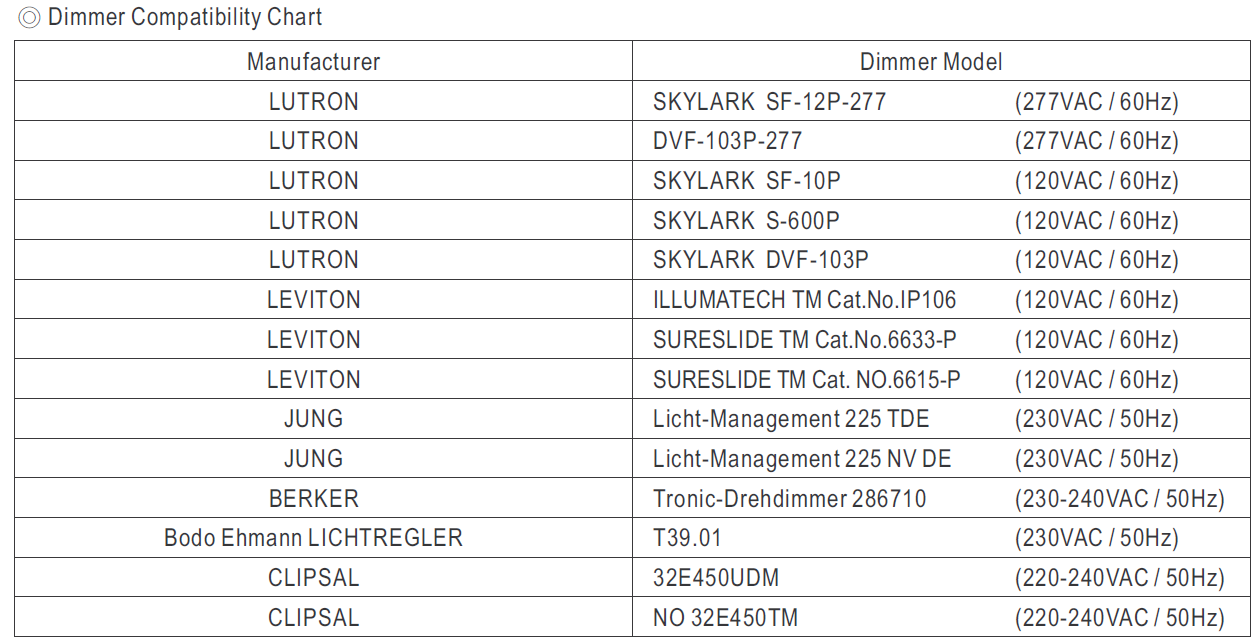

В спецификациях на источники питания серии PCD фирма MEAN WELL приводит список рекомендуемых диммеров.


В частности, для PCD-16-350B этот список выглядит следующим образом:


У LED-драйверов с с диммированим по принципу фазовой отсечки есть и большое преимущество – это простота и невысокая стоимость реализации.


Более подробную техническую документацию можно посмотреть здесь:

http://www.mean-well.ru/uploads/files/datasheets/PCD-16-350B.pdf


http://www.mean-well.ru/uploads/files/datasheets/PCD-25-350B.pdf

http://www.mean-well.ru/uploads/files/datasheets/PCD-40-350B.pdf

http://www.mean-well.ru/uploads/files/datasheets/PCD-60-700B.pdf
