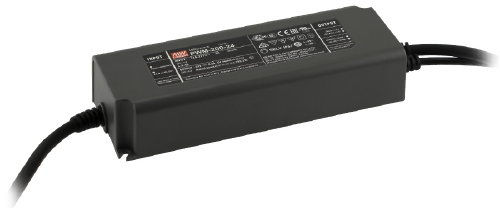

Фирма MEAN WELL выпустила источники питания серии PWM-200 с ШИМ-модулированным напряжением на выходе.
Прежде чем обсуждать, каким образом они могут диммировать светодиодные ленты, рассмотрим, что такое ШИМ-модуляция.

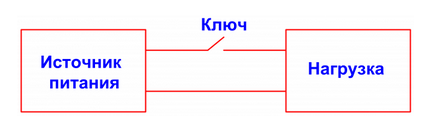

Предположим, что у нас имеется следующая схема:
Источник постоянного напряжения ключом K подсоединяется к нагрузке. Ключ К переключается с определенной частотой и остается во включенном состоянии определенную длительность времени.

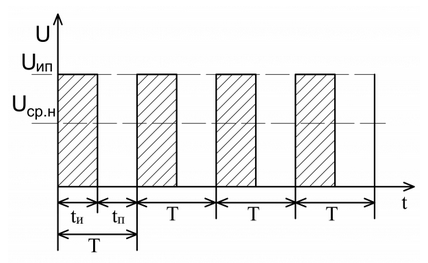

Время, в течение которого ключ замкнут, называется временем импульса tи. А время длительности разомкнутого ключа называют временем паузы tп.
Отношение времени импульса tи к периоду T называют коэффициентом заполнения D.
Изменяя коэффициент D от 0 до единицы можно изменять величину среднего значения напряжения на нагрузке Uср.н от 0 до Uип:
Uср.н = Uип•D
и соответственно регулировать мощность:
Pср.н = Pип•D

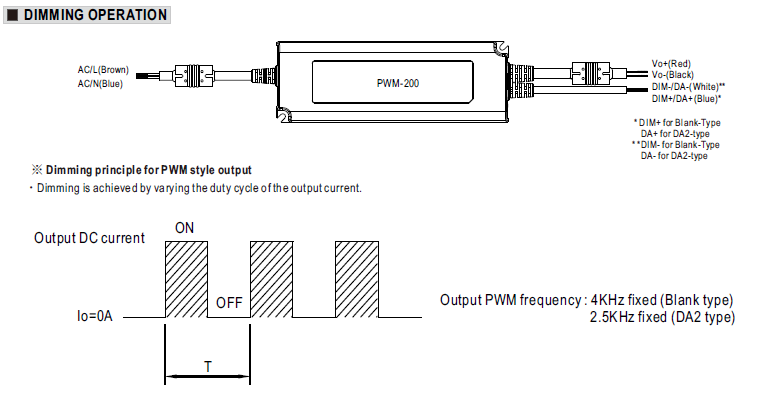

Получается, что регулируя параметры импульсной последовательности, мы можем регулировать мощность. Это обстоятельство и используется для диммирования в источниках питания PWM-200.
Подавая на входы диммирования источника питания внешнее напряжение 0…10 В, ШИМ-сигнал от управляющего устройства или подключив переменный резистор, можно менять ширину импульсов выходного напряжения источника и тем самым регулировать яркость светодиодной нагрузки.

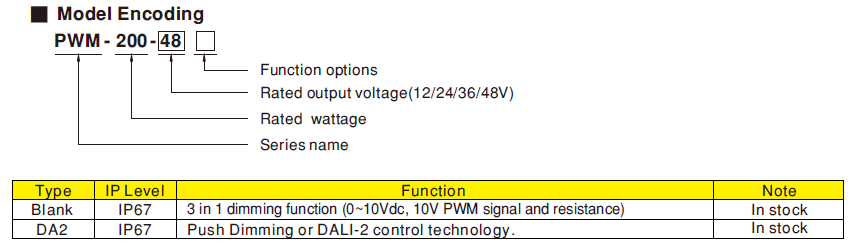

В зависимости от суффикса в конце наименования модели источников серии PWM-200, можно выделить два варианта:
- Без суффикса (диммирование напряжением 0…10 В, ШИМ-сигналом или переменным резистором);
- C суффиксом DA2 (диммирование по DALI-2):

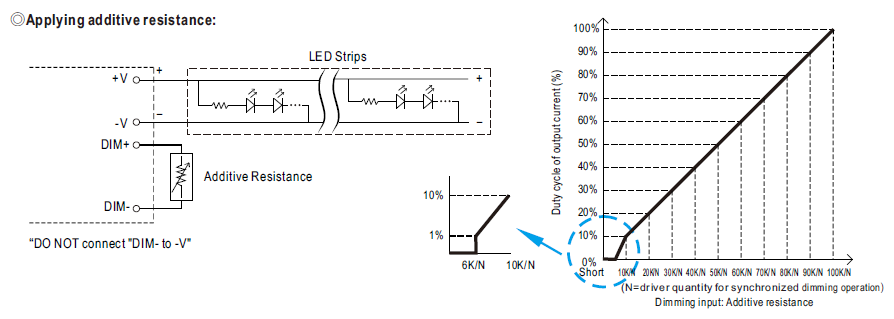

Управление диммированием PWM-200 можно иллюстрировать тремя графиками (для внешнего напряжения 0…10 В, ШИМ-сигнала и переменного резистора соответственно):

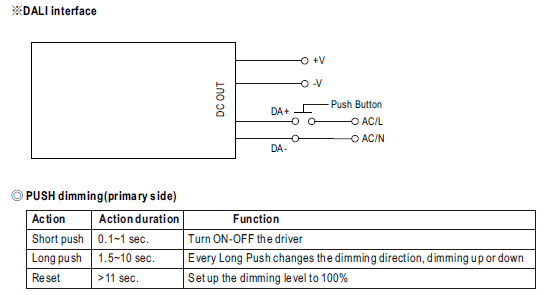

Источники питания PWM-200 с суффиксом DA2 можно диммировать при помощи внешней кнопки (PUSH-диммирование).

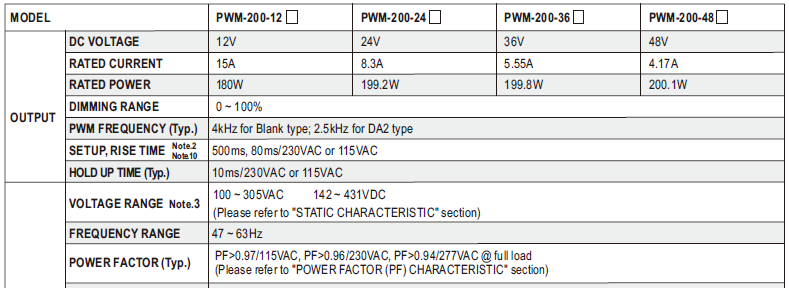

Основные параметры источников питания PWM-200:
Как видно из таблицы, серия источников питания PWM-200 выпускается на выходные напряжения из ряда: 12, 24, 36, 48 В.
Основные технические характеристики серии PWM-200:
• диапазон входного напряжения: 90…305 В АС;
• выходная мощность: до 200 Вт;
• выходное напряжение: 12, 24, 36, 48 В;
• форма выходного напряжения: ШИМ;
• КПД: 91% (тип.);
• димминг по протоколам: 0…10 В, ШИМ, сопротивление;
• диапазон рабочих температур: -40…70°С;
• класс защиты от внешних воздействий: IP67;
• габаритные размеры (ДхВхШ): 171х63х38 мм.
Защита от:
- короткого замыкания;
- перегрузки;
- превышения выходного напряжения;
- перегрева.
Подробные технические характеристики источников серии PWM-200:
https://www.meanwell.com/upload/pdf/PWM-200/PWM-200-spec.pdf
