Фирма MEAN WELL расширила семейство DC-DC-преобразователей для железнодорожного подвижного состава новой серией RSD-500.



Основная особенность новой серии – безвентиляторная конструкция.

Данные преобразователи предназначены для применения в промышленных и железнодорожных системах контроля, управления и индикации, а также в телекоммуникационных устройствах, работающих в тяжелых условиях эксплуатации.

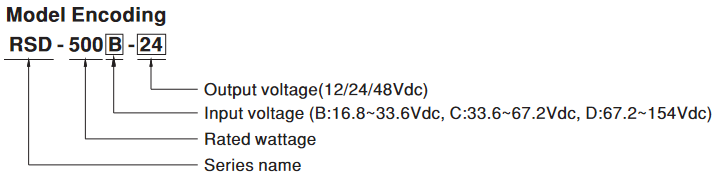

В настоящий момент в семействе доступны преобразователи RSD со входным напряжением в диапазоне шириной 2:1 и номинальным значением 24, 48 и 110 вольт:

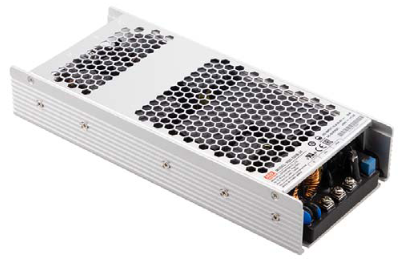

Преобразователи RSD-500 выполнены в корпусе с низким профилем (высота 41 мм).
Входное напряжение в широком диапазоне 2:1.
Широкий диапазон рабочих температур.

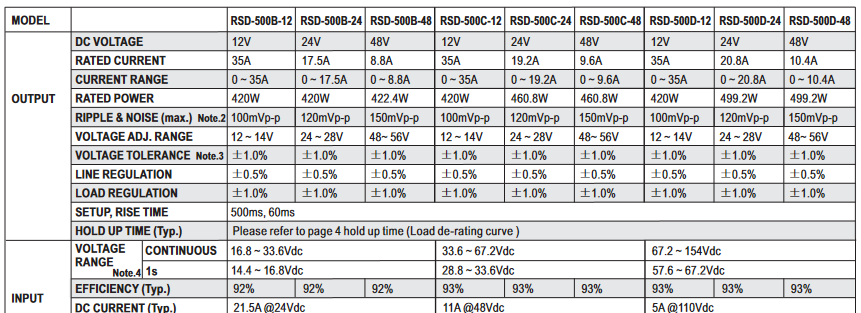

Подробные технические характеристики DC-DC преобразователей серии RSD-500:

http://www.mean-well.ru/uploads/files/datasheets/RSD-500C-48.pdf

Обращаем внимание на важные особенности данного DC-DC преобразователя.

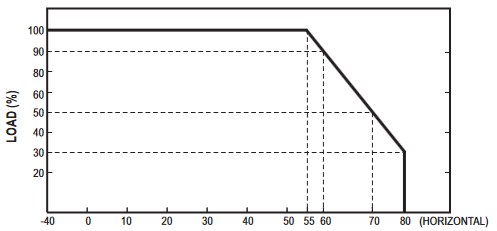

В случае, если DC-DC преобразователь охлаждается за счет конвекции воздуха,

график его относительной выходной мощности (в %) в зависимости от рабочей температуры будет следующий:

Из графика видно, что в диапазоне рабочих температур до 55°C преобразователь может работать при номинальной выходной мощности.

При температуре 70°C преобразователь может работать при выходной мощности, равной 50% от номинальной.

Для преодоления этого, у преобразователя RSD-500 имеется возможность работать с кондуктивным охлаждением.


Кондуктивное охлаждение служит для отвода выделяемого компонентами электрических цепей тепла при помощи специально предназначенного для этого теплопроводящего материала. Тепло отводится посредством этого материала на корпус системы и рассеивается с его поверхности в окружающее пространство. Теплопроводные материалы, используемые для охлаждения – это, как правило, металлические пластины.

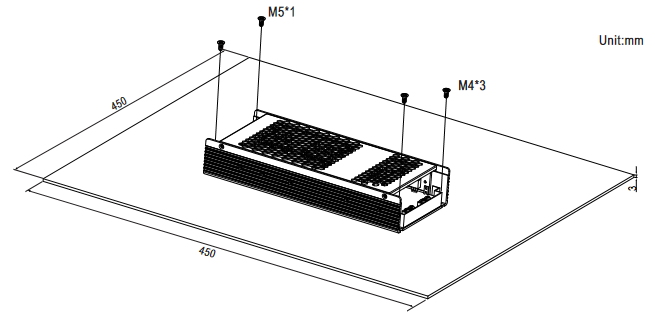

Для RSD-500 кондуктивное охлаждение осуществляется путем размещения их на алюминиевом листе, используемом в качестве теплоотвода. Используются листы 450x450x3 мм:

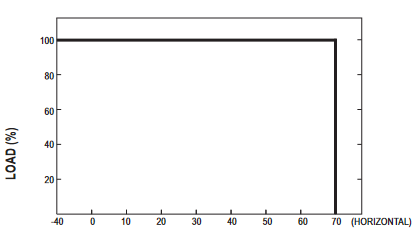

В случае, если DC-DC преобразователь охлаждается за счет кондуктивного охлаждения,

график его относительной выходной мощности (в %) в зависимости от рабочей температуры будет следующий:

Из графика видно, что в диапазоне рабочих температур до 70°C преобразователь может работать при номинальной выходной мощности.

Из этого следует, что:

Для достижения номинальной выходной мощности при 70°C, DC-DC преобразователь следует размещать на алюминиевом листе, используемом в качестве теплоотвода.
