Фирма MEAN WELL выпустила новые серии LED-драйверов MEAN WELL в пластиковом корпусе: XLC-25, XLC-40, XLC-60.
Их условно можно разделить на 2 типа:
- модели со стабилизированным выходным напряжением (12В/24В/48В),
- модели со стабилизацией мощности типа H (серии XLC-25-H, XLC-40-H, XLC-60-H). Они имеют DIP-переключатели, позволяющие устанавливать на выбор одно из значений выходного тока.
По конструкции, источники питания XLC бывают независимого исполнения (с суффиксом «-S») и встроенного исполнения (без суффикса «-S»).
Серия XLC-25

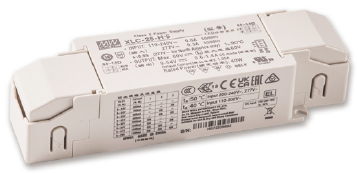

XLC-25-S XLC-25

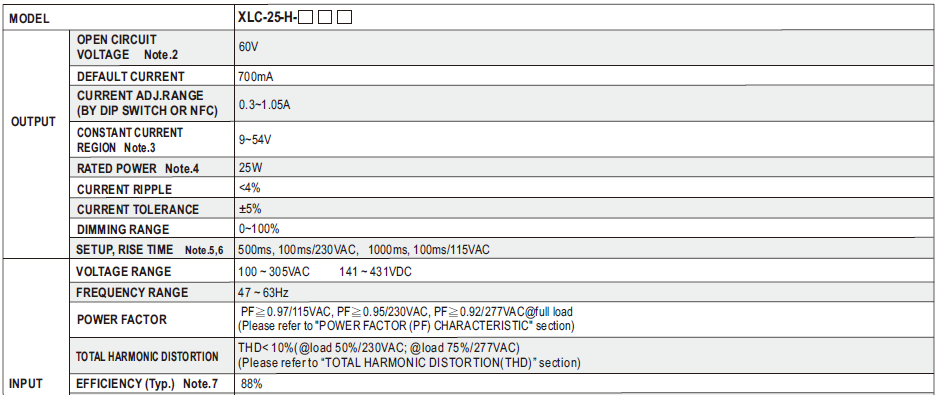

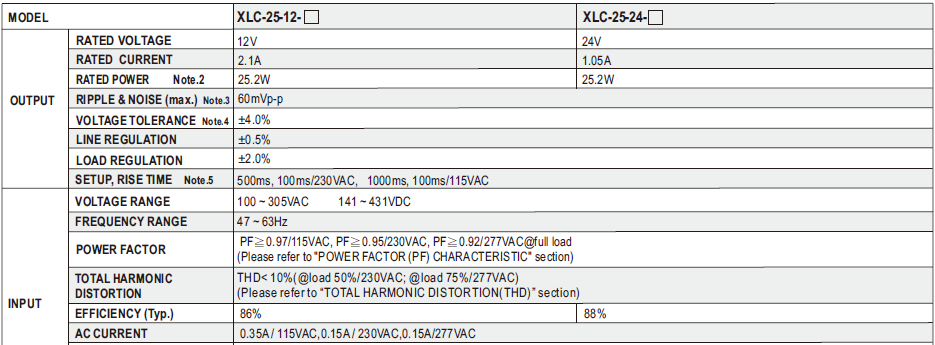

Основные технические характеристики серии XLC-25:

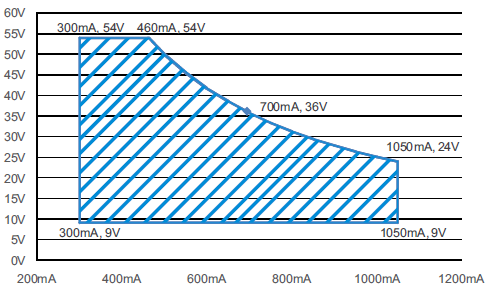

Вольт-амперная характеристика (ВАХ) для XLC-25-H выглядит следующим образом:
Зона ВАХ, рекомендуемая производителем для штатной работы источника питания, на графике заштрихована.

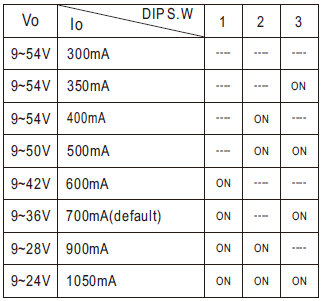

Для пользователей XLC-25-H производитель в технической документации приводит удобную и понятную таблицу, согласно которой можно выставить выходной ток при помощи встроенных DIP-переключателей:
Серия XLC-40

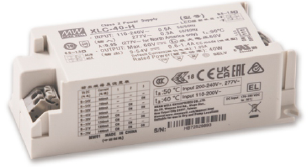

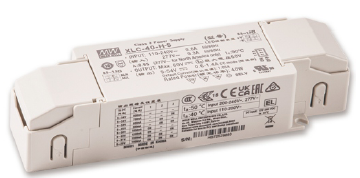

XLC-40-S XLC-40

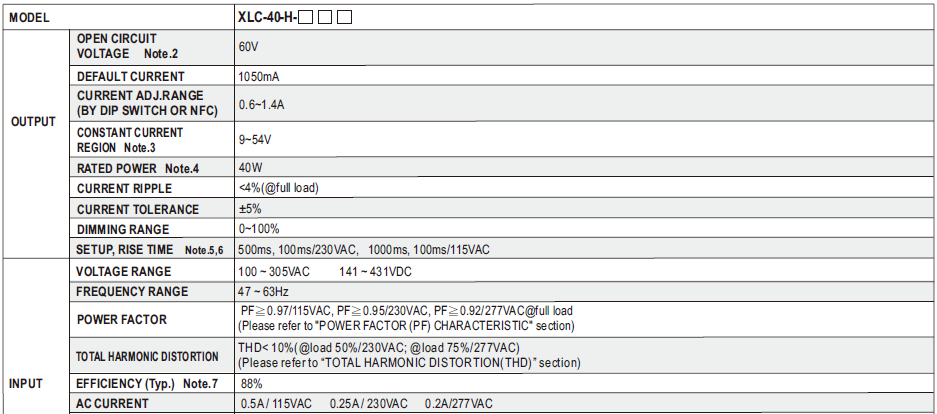

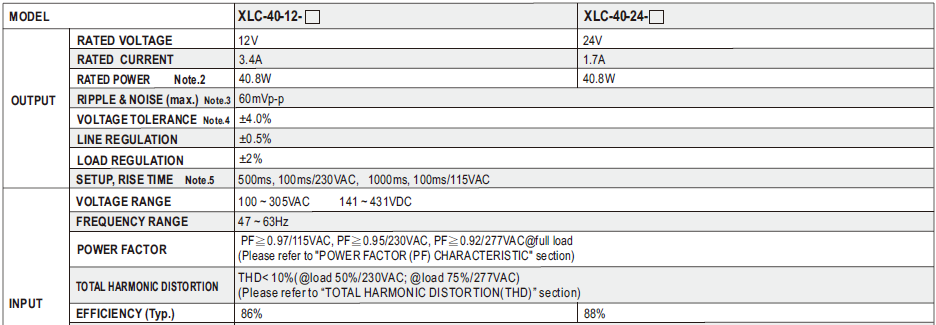

Основные технические характеристики серии XLC-40:

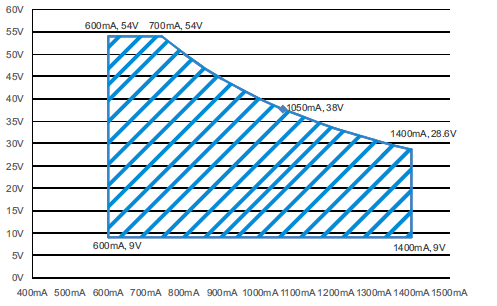

Вольт-амперная характеристика (ВАХ) для XLC-40-H:

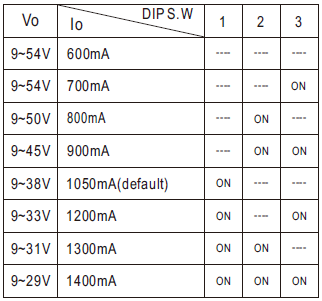

Таблица выходных токов XLC-40-H в зависимости от положения встроенных DIP-переключателей:
Серия XLC-60

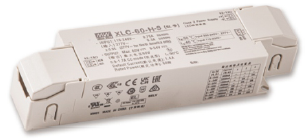

XLC-60-S XLC-60

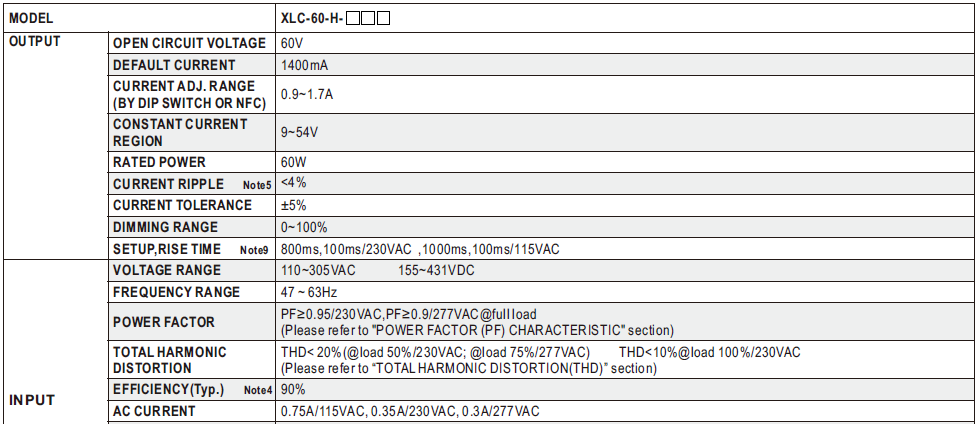

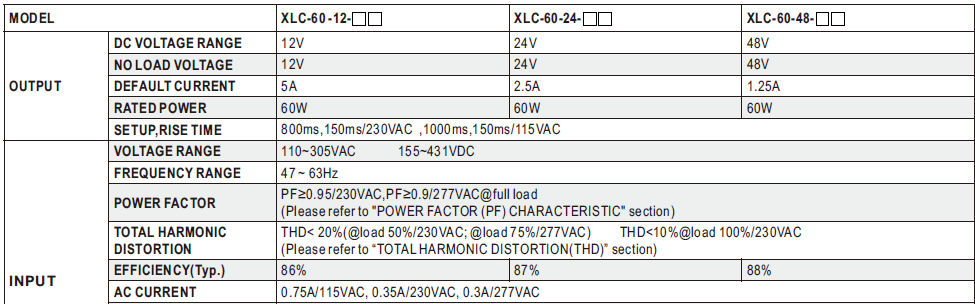

Основные технические характеристики серии XLC-60:
Вольт-амперная характеристика (ВАХ) для XLC-60-H:

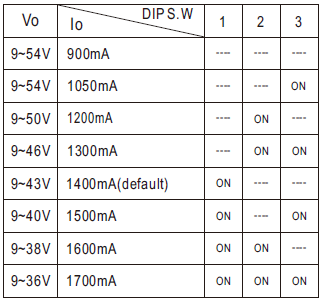

Таблица выходных токов XLC-60-H в зависимости от положения встроенных DIP-переключателей:
Источники питания моделей XLC-25 и XLC-40 диммируемыми не бывают. Есть только вариант с фиксированными настройками (режим стабилизации выходного напряжения).
Источники питания моделей XLC-60 бывают с фиксированными настройками (режим стабилизации выходного напряжения), диммируемыми и управляемые по DALI-2.
Источники питания моделей XLC-25-H, XLC-40-H, XLC-60-H бывают с фиксированными настройками (режим стабилизации выходного тока), диммируемыми и управляемые по DALI-2.
В зависимости от суффикса в конце наименования модели источников питания, можно выделить следующие варианты:
- Без суффикса (с фиксированными настройками);
- С суффиксом B (диммирование напряжением 0…10 В, ШИМ-сигналом или переменным резистором);
- C суффиксом DA2 (диммирование по DALI-2). Протокол DALI-2 позволяет легко инсталлировать отдельные светильники в единую управляемую систему и обладает такой гибкостью, что без особых затрат, только программно, можно всегда изменить алгоритм управления компонентами в этой системе.
Диммирование XLC-25-H, XLC-40-H, XLC-60-H
Управление диммированием источников питания XLC-25-H, XLC-40-H, XLC-60-H можно иллюстрировать тремя графиками (для внешнего напряжения 0…10 В, ШИМ-сигнала и переменного резистора соответственно).
Управление 0-10VDC (первый график): Выходной ток регулируется при помощи внешнего управляющего напряжения, которое подается на управляющие выводы DIM+ и DIM- источника питания.
Регулировочная характеристика приведена на графике. По оси ординат отложены значения выходного тока в процентах от номинального значения, а по оси абсцисс — значения управляющего напряжения.
Подача максимального управляющего напряжения 10 В обеспечивает 100% значение выходного тока:

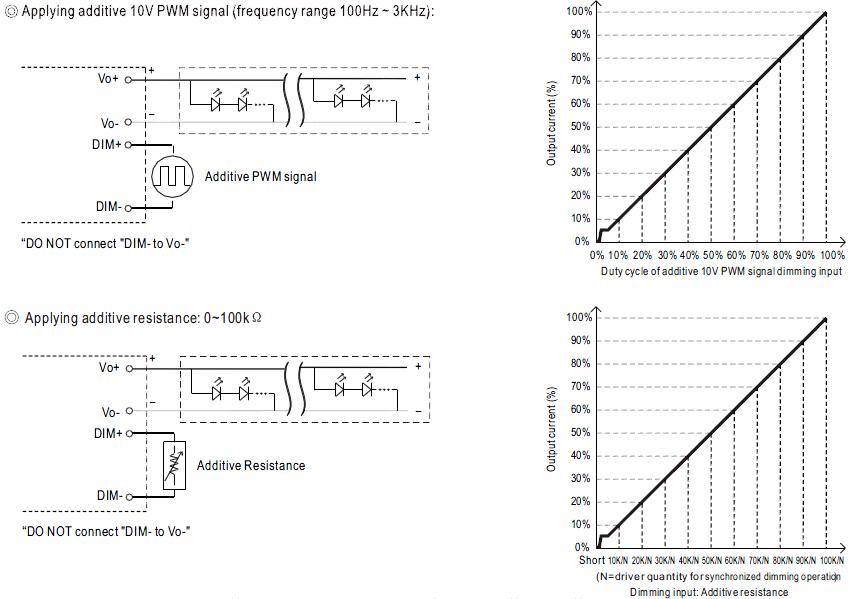

Управление ШИМ-управляющим сигналом или внешним резистором (второй и третий графики), применяются гораздо реже, чем управление 0-10VDC:
Диммирование XLC-60
Управление диммированием и по DALI-2 источников питания XLC-60 можно иллюстрировать графиком:

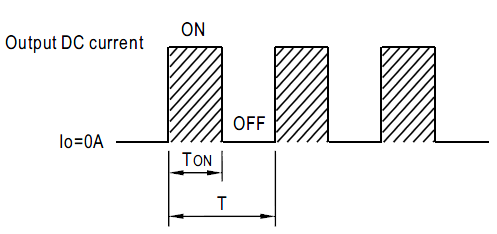

XLC-60-B и XLC-60DA2 – это источники питания с ШИМ-модулированным напряжением на выходе.
Выходное напряжение источника питания представляет собой последовательность импульсов.
При диммировании происходит следующее:
Подавая на входы диммирования источника питания внешнее напряжение 0…10 В, ШИМ-сигнал от управляющего устройства или подключив переменный резистор, можно менять ширину импульсов выходного напряжения источника и тем самым регулировать яркость светодиодной нагрузки.
Такой способ применяется для диммирования светодиодных лент и линеек.
Подробные технические характеристики источников питания XLC:
https://www.meanwell.com//Upload/PDF/XLC-25/XLC-25-spec.pdf
https://www.meanwell.com//Upload/PDF/XLC-40/XLC-40-spec.pdf
https://www.meanwell.com//Upload/PDF/XLC-60/XLC-60-spec.pdf
LED-драйверы XLC соответствуют концепции фирмы MEAN WELL о необходимости присутствия на рынке стандартных светодиодных источников питания многоцелевого назначения по выбору потребителя, для различных осветительных приборов или светодиодной ленты.
