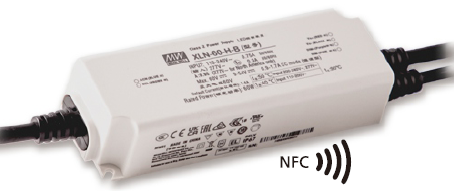

Фирма MEAN WELL выпустила новые серии LED-драйверов MEAN WELL уличного исполнения: XLN-25, XLN-40, XLN-60.
Их условно можно разделить на 2 типа:
- модели со стабилизированным выходным напряжением,
- модели со стабилизацией мощности типа H (серии XLN-25-H, XLN-40-H, XLN-60-H). Они выполнены с поддержкой NFC, позволяющей устанавливать на выбор одно из значений выходного тока.
Прежде чем обсуждать источники питания с поддержкой NFC, мы должны понять, что такое NFC.
Near Field Communication (NFC) "коммуникация ближнего поля" - технология беспроводной передачи данных малого радиуса действия, которая дает возможность обмена данными между устройствами, находящимися на расстоянии около 10 сантиметров.

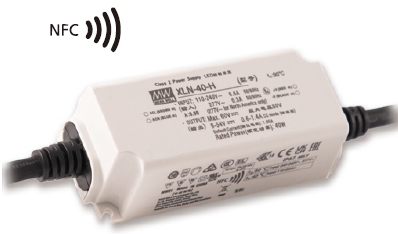

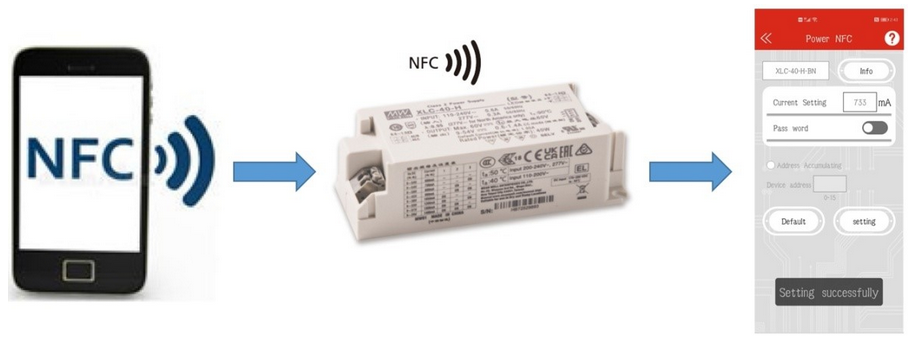

NFC используется для передачи любых данных. Фирма MEAN WELL применила эту технологию для настройки параметров источников питания XLN:

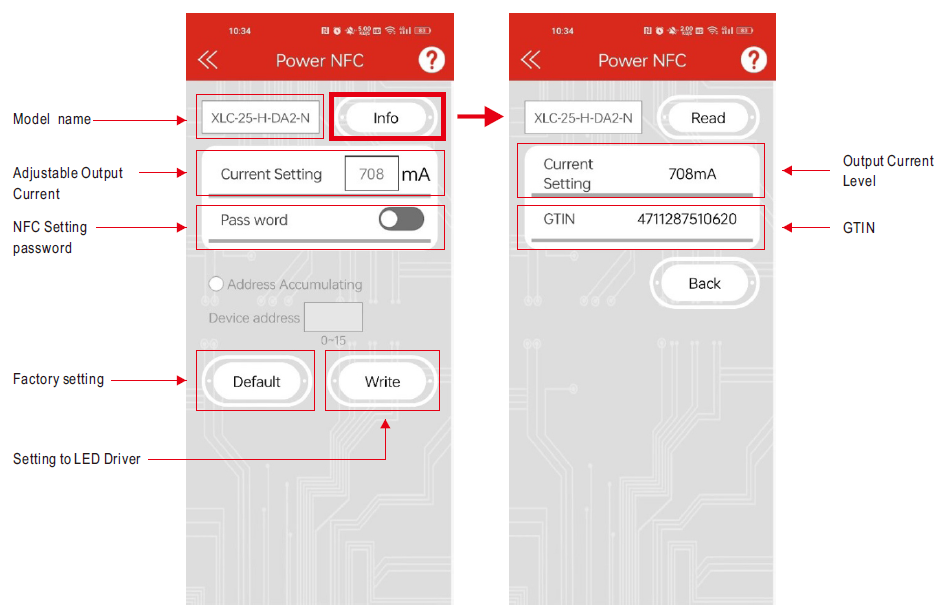

Настройка параметров может осуществляться из приложения, доступного в Apple Store и Google Play Store для iOS и Android:
Серия XLN-25

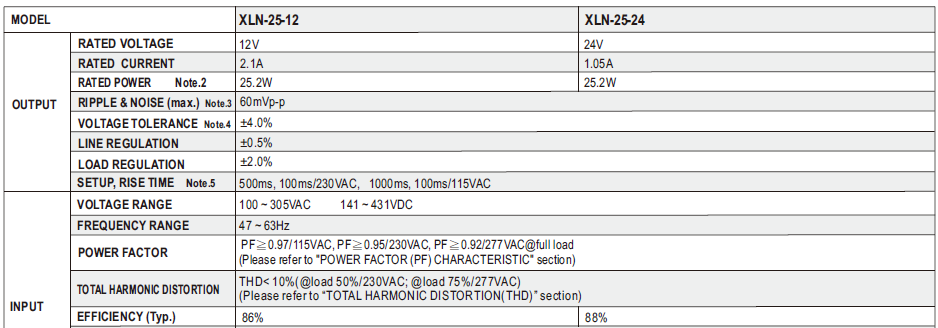

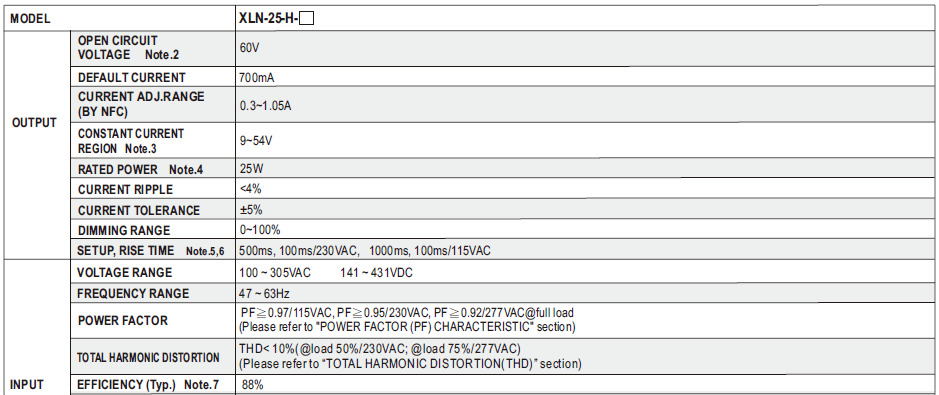

Основные технические характеристики серии XLN-25:

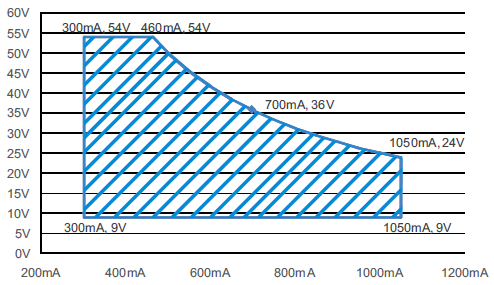

Вольт-амперная характеристика (ВАХ) для XLN-25-H выглядит следующим образом:
Зона ВАХ, рекомендуемая производителем для штатной работы источника питания, на графике заштрихована.

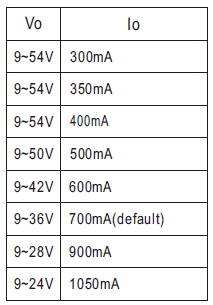

Для пользователей XLN-25-H производитель в технической документации приводит удобную и понятную таблицу:
Пользуясь этой таблицей, можно выставить выходной ток при помощи смартфона с поддержкой NFC:
Серия XLN-40

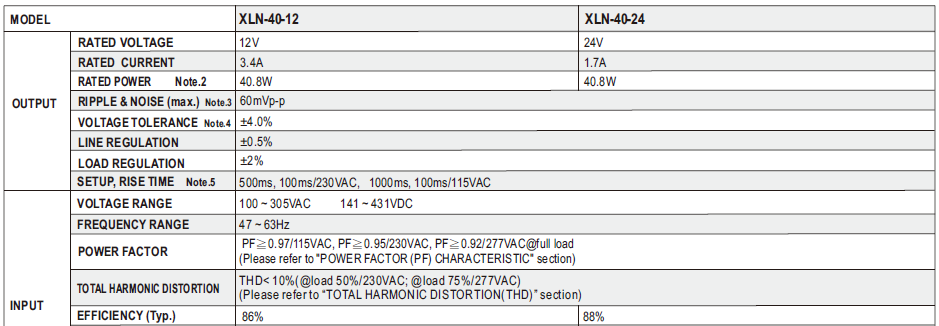

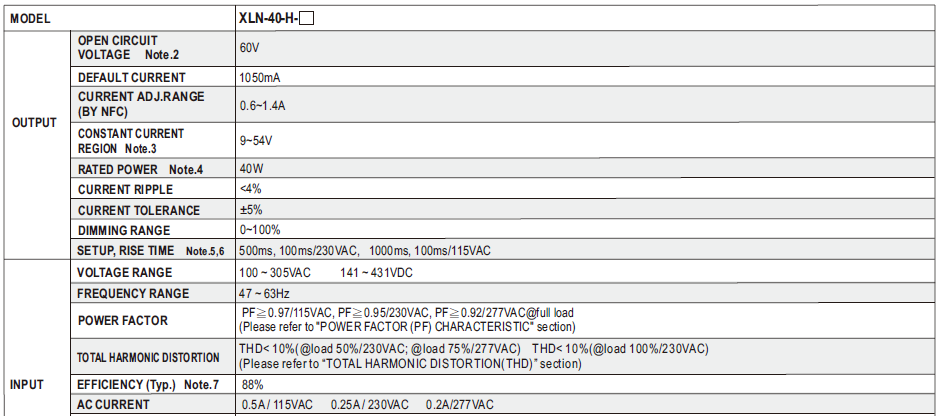

Основные технические характеристики серии XLN-40:

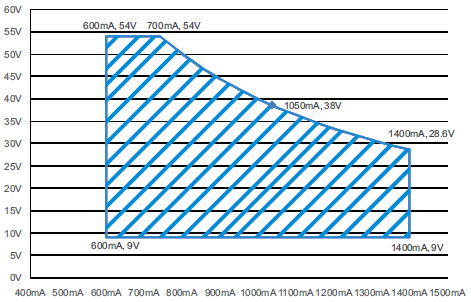

Вольт-амперная характеристика (ВАХ) для XLN-40-H:

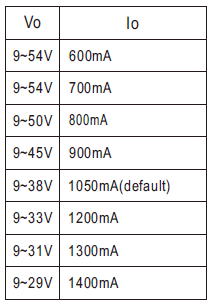

Таблица выходных токов XLN-40-H, реализуемая при помощи смартфона с поддержкой NFC:
Серия XLN-60

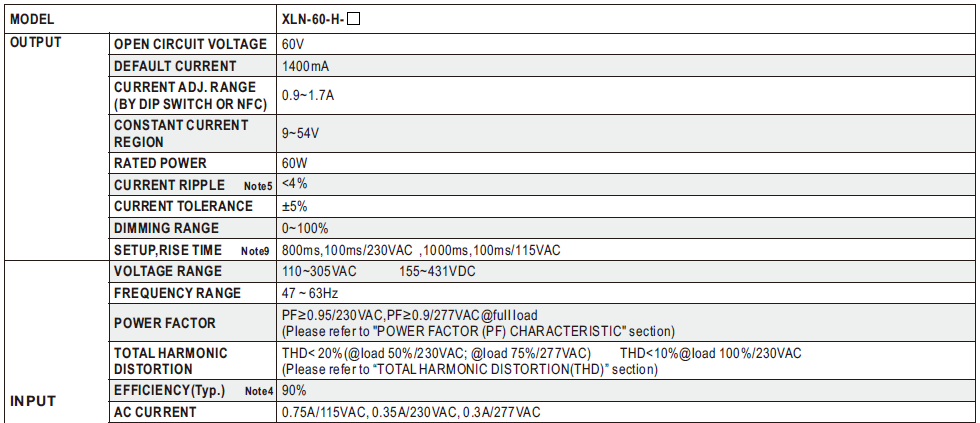

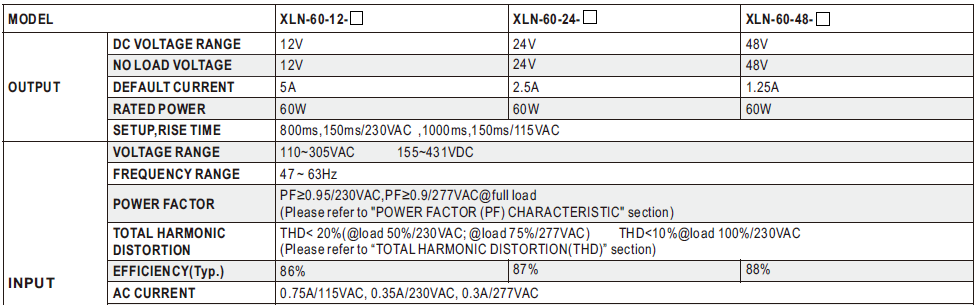

Основные технические характеристики серии XLN-60:

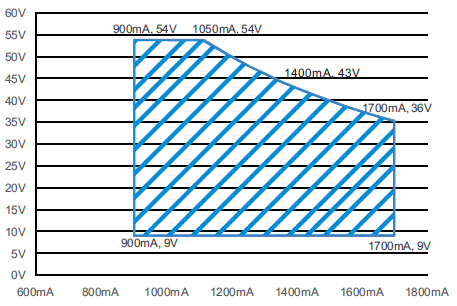

Вольт-амперная характеристика (ВАХ) для XLN-60-H:

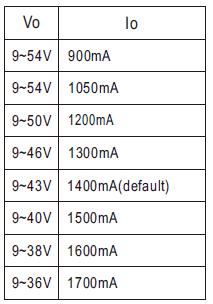

Таблица выходных токов XLN-60-H , реализуемая при помощи смартфона с поддержкой NFC:
Источники питания моделей XLN-25 и XLN-40 диммируемыми не бывают. Есть только вариант с фиксированными настройками (режим стабилизации выходного напряжения).
Источники питания моделей XLN-60 бывают с фиксированными настройками (режим стабилизации выходного напряжения), диммируемыми и управляемые по DALI-2.
Источники питания моделей XLN-25-H, XLN-40-H, XLN-60-H бывают с фиксированными настройками (режим стабилизации выходного тока), диммируемыми и управляемые по DALI-2.
В зависимости от суффикса в конце наименования модели источников питания, можно выделить следующие варианты:
- Без суффикса (с фиксированными настройками);
- С суффиксом B (диммирование напряжением 0…10 В, ШИМ-сигналом или переменным резистором);
- C суффиксом DA2 (диммирование по DALI-2). Протокол DALI-2 позволяет легко инсталлировать отдельные светильники в единую управляемую систему и обладает такой гибкостью, что без особых затрат, только программно, можно всегда изменить алгоритм управления компонентами в этой системе.
Диммирование XLN-25-H, XLN-40-H, XLN-60-H
Управление диммированием источников питания XLC-25-H, XLC-40-H, XLC-60-H можно иллюстрировать тремя графиками (для внешнего напряжения 0-10VDC, ШИМ-сигнала и переменного резистора соответственно).

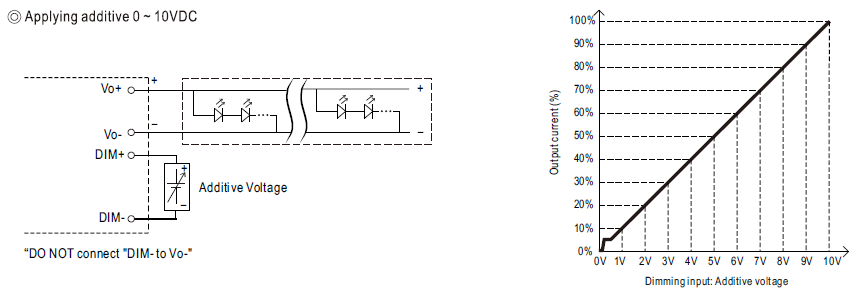

Управление 0-10VDC (первый график): Выходной ток регулируется при помощи внешнего управляющего напряжения, которое подается на управляющие выводы DIM+ и DIM- источника питания.
Регулировочная характеристика приведена на графике. По оси ординат отложены значения выходного тока в процентах от номинального значения, а по оси абсцисс — значения управляющего напряжения.
Подача максимального управляющего напряжения 10 В обеспечивает 100% значение выходного тока:

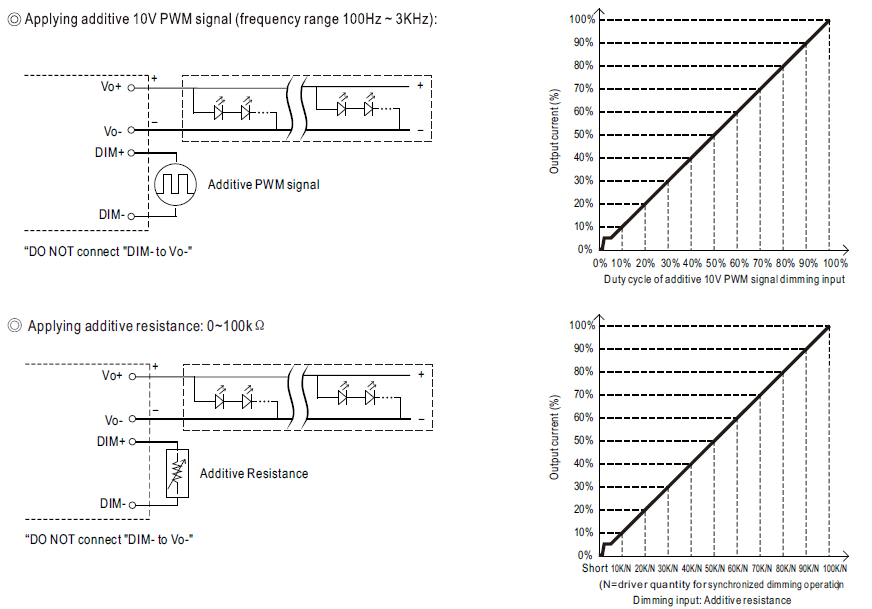

Управление ШИМ-управляющим сигналом или внешним резистором (второй и третий графики), применяются гораздо реже, чем управление 0-10VDC:
Диммирование XLN-60
Управление диммированием и по DALI-2 источников питания XLN-60 можно иллюстрировать графиком:

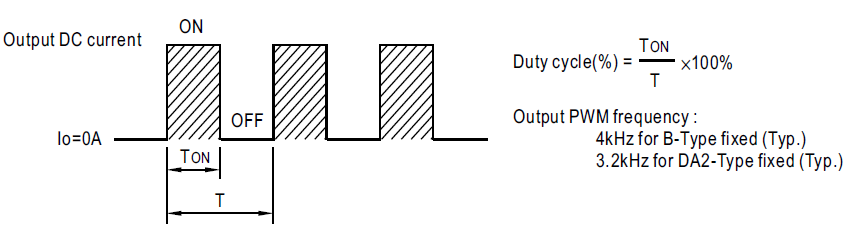

XLN-60-B и XLN-60DA2 – это источники питания с ШИМ-модулированным напряжением на выходе.
Выходное напряжение источника питания представляет собой последовательность импульсов.
При диммировании происходит следующее.
Подавая на входы диммирования источника питания внешнее напряжение 0…10 В, ШИМ-сигнал от управляющего устройства или подключив переменный резистор, можно менять ширину импульсов выходного напряжения источника и тем самым регулировать яркость светодиодной нагрузки.
Такой способ применяется для диммирования светодиодных лент и линеек.
Подробные технические характеристики источников питания XLN:
https://www.meanwell.com//Upload/PDF/XLN-25/XLN-25-spec.pdf
https://www.meanwell.com//Upload/PDF/XLN-40/XLN-40-spec.pdf
https://www.meanwell.com//Upload/PDF/XLN-60/XLN-60-spec.pdf
LED-драйверы XLN фирмы MEAN WELL уличного применения с возможностью дистанционного управления по NFC - это современное и удобное для пользователей решение.
