Подробное описание

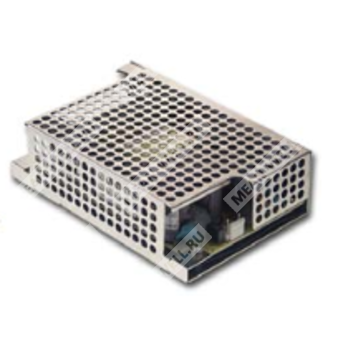

Закрытое исполнение
Технические характеристики
|
Выход:
|
|
Напряжение постоянного тока
|
27.6V
|
|
Номинальная мощность
|
100.74W
|
|
Уровень шума на выходе
|
100mVp-p
|
|
Диапазон регулировки напряжения
|
24 ~ 29V
|
|
Допустимое отклонение напряжения
|
±2.0%
|
|
Нестабильность выходного напряжения по сети
|
±1.0%
|
|
Нестабильность по нагрузке
|
±2.0%
|
|
Время установки, время нарастания
|
2400ms, 30ms/230VAC 2400ms, 30ms/115VAC at full load
|
|
Время удержания
|
40ms/230VAC 16ms/115VAC at full load
|
|
Вход:
|
|
Диапазон входных напряжений
|
90 ~ 264VAC 127 ~ 370VDC
|
|
Диапазон частот
|
47 ~ 63Hz
|
|
КПД
|
88%
|
|
Переменный ток
|
2A/115VAC 1.2A/230VAC
|
|
Выдерживаемое напряжение
|
l/P-0/P:3KVAC l/P-FG:1.5KVAC O/P-FG:0.5KVAC
|
|
Пусковой ток
|
COLD START 35A/115VAC 70A/230VAC
|
|
Защита:
|
|
Защита от перенапряжения
|
CH1:28.98 ~ 37.26V / Protection type: Shut down o/p voltage, re-power on to recover
|
|
Защита от перегрузки
|
105 ~ 150% rated output power / Protection type: Hiccup mode, recovers automatically after fault condition is removed
|
|
Условия окр. среды:
|
|
Диапазон рабочих температур
|
-20 ~ +70°C
|
|
Рабочая влажность
|
20 - 90% RH non-condensing
|
|
Температурный коэффициент
|
±0.04%/°C (0 - 50°C)
|
|
Вибрация
|
10 - 500Hz, 2G 10min./1 cycle, period for 60min. each along X, Y, Z axes
|
|
Температурно-влажностный режим хранения
|
-20 - +85°C ,10- 95% RH
|
|
Безопасность и ЭМП:
|
|
Стандарты безопасности
|
UL60950-1, TUV EN60950-1 approved
|
|
Сопротивление изоляции
|
l/P-O/P, l/P-FG, O/P-FG:100M Ohms/500VDC/25°C/70% RH
|
|
Электромагнитная совместимость
|
Compliance to EN55022 (CISPR22) Class B, EN61000-3-2,-3
|
|
Электромагнитная помехоустойчивость
|
Compliance to EN61000-4-2,3,4,5,6,8,11, EN55024, EN61000-6-2 (EN50082-2), heavy industry level, criteria A
|
|
Прочее:
|
|
MTBF (Средняя наработка на отказ)
|
417.6K hrs min. MIL-HDBK-217F (25°C)
|
|
Габаритные размеры
|
130*85*37mm (L*W*H)
|
|
Упаковка
|
PCB:0.23Kg; 63pcs/15.5Kg/1.35CUFT; Enclosed type:0.44Kg;32pcs/15Kg/0.64CUFT
|
|
Производственный статус
|
Производится
|
