MDR-20-5 - промышленный одно выходной импульсный источник питания на DIN рейку для преобразования сетевого переменного напряжения в стабилизированное напряжение 5 В постоянного тока.
Описание
MDR-20-5 представляет собой источник питания серии MDR-20 в узком корпусе для монтажа на DIN рейку TS35/7.5 или TS35/15. Устройство предназначено для промышленной автоматики, шкафов управления, систем контроля и другой аппаратуры, где требуется стабилизированное выходное напряжение 5 В при компактном исполнении, широком диапазоне входного напряжения и наличии встроенных защит.
Источник питания выполнен по схеме импульсного преобразователя с универсальным входом переменного или постоянного тока, естественным охлаждением и встроенным активным сигналом исправности выхода DC OK. На лицевой панели предусмотрены клеммы входа, выхода, сигнал DC OK, индикатор включения и регулятор подстройки выходного напряжения.
Особенности
- Универсальный вход переменного тока, полный диапазон.
- Поддержка входа постоянного тока 120...370 В.
- Установка на DIN рейку TS35/7.5 или TS35/15.
- Одно выходное исполнение.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Охлаждение свободной конвекцией воздуха.
- Встроенный активный сигнал DC OK.
- Светодиодная индикация включения питания.
- Низкое потребление без нагрузки менее 0,75 Вт.
- 100% прогон при полной нагрузке.
Расшифровка партномера
| Элемент партномера |
Значение |
| MDR |
Серия промышленных источников питания для монтажа на DIN рейку |
| 20 |
Серия по мощности 20 Вт |
| 5 |
Номинальное выходное напряжение 5 В постоянного тока |
| MDR-20-5 |
Одно выходной источник питания на DIN рейку, 5 В, серия 20 Вт |
Выходные параметры
| Параметр |
Значение |
| Номинальное выходное напряжение |
5 В |
| Номинальный выходной ток |
3 А |
| Диапазон выходного тока |
0...3 А |
| Номинальная выходная мощность |
15 Вт |
| Диапазон подстройки выходного напряжения |
4,75...5,5 В |
| Пульсации и шум |
80 мВ пик-пик |
| Допуск по выходному напряжению |
±2,0% |
| Нестабильность по сети |
±1,0% |
| Нестабильность по нагрузке |
±1,0% |
| Время установления, время нарастания |
500 мс, 30 мс при 230 В AC; 1000 мс, 30 мс при 115 В AC, при полной нагрузке |
| Время удержания |
50 мс при 230 В AC; 20 мс при 115 В AC, при полной нагрузке |
Входные параметры
| Параметр |
Значение |
| Диапазон входного напряжения переменного тока |
85...264 В AC |
| Диапазон входного напряжения постоянного тока |
120...370 В DC |
| Диапазон входной частоты |
47...63 Гц |
| КПД, типовое значение |
76% |
| Потребляемый ток, типовое значение |
0,55 А при 115 В AC; 0,35 А при 230 В AC |
| Пусковой ток, типовое значение |
20 А при 115 В AC; 40 А при 230 В AC, холодный старт |
| Ток утечки |
менее 1 мА при 240 В AC |
| Потребляемая мощность без нагрузки |
менее 0,75 Вт |
Защиты
| Параметр |
Значение |
| Защита от перегрузки |
105...160% от номинальной выходной мощности |
| Тип защиты от перегрузки |
Ограничение тока постоянного уровня, автоматическое восстановление после устранения аварийного состояния |
| Защита от перенапряжения |
5,75...6,75 В |
| Тип защиты от перенапряжения |
Отключение выходного напряжения, восстановление после повторного включения питания |
Функциональные параметры
| Параметр |
Значение |
| Активный сигнал DC OK, максимум |
3,75...6 В / 50 мА |
| Частота преобразования |
60 кГц |
Параметры окружающей среды
| Параметр |
Значение |
| Рабочая температура |
от -20 до +70 °C |
| Рабочая влажность |
20...90% RH, без конденсации |
| Температура хранения |
от -40 до +85 °C |
| Влажность хранения |
10...95% RH |
| Температурный коэффициент |
±0,03%/°C в диапазоне 0...50 °C |
| Вибрация |
Для компонентов: 10...500 Гц, 2G, 10 мин/цикл, 60 мин по каждой из осей X, Y, Z; монтаж: соответствие IEC60068-2-6 |
Безопасность и электромагнитная совместимость
| Параметр |
Значение |
| Стандарты безопасности |
UL508, TUV BS EN/EN62368-1, BSMI CNS15598-1, EAC TP TC 004, AS/NZS 62368.1, IS13252(Part1)/IEC60950-1 |
| Электрическая прочность изоляции |
Вход-выход: 3 кВ AC; вход-FG: 2 кВ AC; выход-FG: 0,5 кВ AC |
| Сопротивление изоляции |
Вход-выход, вход-FG, выход-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Эмиссия электромагнитных помех |
Соответствие BS EN/EN55032 (CISPR32), BS EN/EN61204-3 класс B, BS EN/EN61000-3-2, BS EN/EN61000-3-3, CNS15936 класс B, EAC TP TC 020 |
| Устойчивость к электромагнитным воздействиям |
Соответствие EN61000-4-2, EN61000-4-3, EN61000-4-4, EN61000-4-5, EN61000-4-6, EN61000-4-8, EN61000-4-11, EN55035, EN61000-6-1, EN61204-3; уровень для легкой промышленности; EAC TP TC 020 |
Надежность и конструктивные данные
| Параметр |
Значение |
| MTBF |
2780,8 тыс. ч минимум по Telcordia SR-332 (Bellcore); 236,9 тыс. ч минимум по MIL-HDBK-217F при 25 °C |
| Габаритные размеры |
22,5 x 90 x 100 мм |
| Масса |
0,17 кг |
| Упаковка |
72 шт.; 13,2 кг; 1,04 куб. фута |
| Исполнение корпуса |
Case No. 956 |
| Монтаж |
На DIN рейку TS35/7.5 или TS35/15 |
Сигнал DC OK
Источник питания оснащен активным сигналом исправности выхода DC OK. На механической схеме выведена отдельная клемма DC OK. В документе приведены типовые варианты применения сигнала для формирования логического сигнала 5,1 В, управления светодиодом и реле.
| Вариант применения |
Параметр для MDR-20-5 |
| Формирование сигнала 5,1 В |
Последовательный резистор не менее 200 Ом |
| Управление светодиодом |
Последовательный резистор не менее 1 кОм |
| Управление реле |
Последовательный резистор не менее 1 кОм; сопротивление катушки реле не менее 120 Ом |
Дерейтинг
При температуре окружающей среды до 50 °C допускается работа с нагрузкой 100%. В диапазоне от 50 до 70 °C требуется снижение допустимой нагрузки согласно кривой дерейтинга.
По входному напряжению полная нагрузка обеспечивается при входе около 100...264 В AC. В нижней части диапазона, начиная от 85 В AC, допустимая нагрузка снижается согласно приведенной характеристике.
Конструктивное исполнение

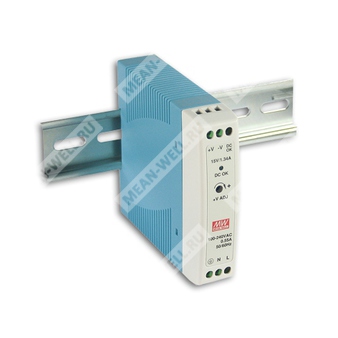

Корпус имеет ширину 22,5 мм, высоту 90 мм и глубину 100 мм. На лицевой панели расположены клеммы +V, -V, DC OK, регулятор +V ADJ, а также входные клеммы N и L. Предусмотрена клемма защитного заземления FG.
Применение
- Системы промышленной автоматизации.
- Шкафы управления и распределенные системы питания.
- Контроллеры, интерфейсные модули и датчиковая аппаратура на 5 В.
- Промышленные электронные устройства, устанавливаемые на DIN рейку.
Примечания
| № |
Содержание |
| 1 |
Все параметры, если не указано иное, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C. |
| 2 |
Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов, завершенной параллельным конденсатором 0,1 мкФ и 47 мкФ. |
| 3 |
Допуск включает начальную установку, нестабильность по сети и нестабильность по нагрузке. |
| 4 |
Источник питания рассматривается как компонент, который устанавливается в состав конечного оборудования. Конечное оборудование должно быть повторно проверено на соответствие требованиям по ЭМС. |
| 5 |
Длительность времени установления измеряется при холодном пуске. Повторное включение источника питания может привести к увеличению времени установления. |
| 6 |
Для эксплуатации на высоте более 2000 м снижение допустимой температуры окружающей среды составляет 3,5 °C на каждые 1000 м для моделей без вентилятора и 5 °C на каждые 1000 м для моделей с вентилятором. |
