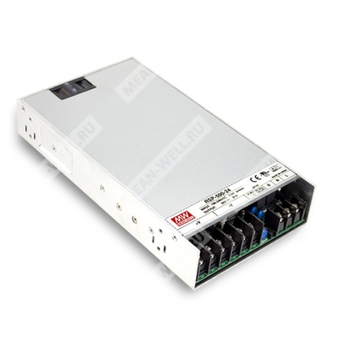

RSP-500-24 - AC/DC источник питания закрытого исполнения мощностью 500 Вт с выходом 24 В и функцией активной коррекции коэффициента мощности.
Назначение
RSP-500-24 — импульсный сетевой источник питания серии RSP-500, предназначенный для преобразования переменного напряжения промышленной сети в стабилизированное постоянное напряжение 24 В. Изделие выполнено в закрытом корпусе, поддерживает удалённое включение и выключение, дистанционную компенсацию падения напряжения на линии нагрузки, оснащено встроенным вентилятором и ориентировано на применение в промышленной автоматике, измерительной аппаратуре и специализированных электронных системах.
Расшифровка партномера
| Элемент партномера | Значение |
| RSP | Серия AC/DC источников питания закрытого исполнения с активной коррекцией коэффициента мощности |
| 500 | Номинальный класс выходной мощности 500 Вт |
| 24 | Номинальное выходное напряжение 24 В постоянного тока |
Особенности
- Универсальный вход переменного тока, полный диапазон входного напряжения.
- Встроенная активная коррекция коэффициента мощности.
- Высокий КПД до 89% для исполнения 24 В.
- Принудительное воздушное охлаждение встроенным вентилятором.
- Встроенные функции удалённого включения/выключения и дистанционного измерения напряжения.
- Комплекс защит: короткое замыкание, перегрузка, перенапряжение, перегрев.
Области применения
- Аппаратура промышленного управления и автоматизации.
- Испытательное и измерительное оборудование.
- Лазерное оборудование.
- Стенды прогонки и технологические установки.
- РЧ-применения.
Описание
RSP-500-24 представляет собой одновыходной AC/DC источник питания мощностью 500 Вт. Серия рассчитана на работу от входного напряжения 85...264 В переменного тока и включает исполнения с наиболее востребованными в промышленности значениями выходного постоянного напряжения. Данная модель охлаждается встроенным вентилятором с температурным управлением и допускает работу при температуре окружающей среды до 70 °C с учётом кривой снижения нагрузки. Конструкция предусматривает расширенные функциональные возможности, включая удалённое включение и выключение и дистанционную компенсацию падения напряжения на соединительных проводах.
Выходные параметры
| Параметр | Значение для RSP-500-24 |
| Выходное напряжение | 24 В |
| Номинальный ток | 21 А |
| Диапазон тока | 0...21 А |
| Номинальная мощность | 504 Вт |
| Пульсации и шум, максимум | 150 мВ пик-пик |
| Диапазон регулировки выходного напряжения | 20...26,4 В |
| Допуск по выходному напряжению | ±1,0% |
| Линейная стабилизация | ±0,3% |
| Стабилизация по нагрузке | ±0,5% |
| Время запуска, типовое | 1500 мс при 230 В AC, 3000 мс при 115 В AC |
| Время нарастания | 80 мс |
| Время удержания, типовое | 18 мс при 230 В AC, 14 мс при 115 В AC, при полной нагрузке |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 85...264 В переменного тока; 120...370 В постоянного тока |
| Диапазон входной частоты | 47...63 Гц |
| Коэффициент мощности, типовой | более 0,95 при 230 В AC; более 0,98 при 115 В AC, при полной нагрузке |
| КПД, типовой | 89% |
| Ток потребления по входу, типовой | 5,3 А при 115 В AC; 2,65 А при 230 В AC |
| Пусковой ток, типовой | 20 А при 115 В AC; 40 А при 230 В AC |
| Ток утечки | менее 2 мА при 240 В AC |
Защиты
| Параметр | Значение |
| Защита от перегрузки | 105...130% от номинальной выходной мощности |
| Характер защиты от перегрузки | Ограничение тока по постоянному току, автоматическое восстановление после устранения перегрузки |
| Защита от перенапряжения | 27,6...32,4 В |
| Характер защиты от перенапряжения | Отключение выходного напряжения, восстановление после повторной подачи питания |
| Защита от перегрева | Отключение выходного напряжения, автоматическое восстановление после снижения температуры |
Функции
| Параметр | Значение |
| Удалённое управление | Включение питания: разомкнуто или 0...0,8 В DC между RC+ (контакт 4) и RC- (контакт 3) разъёма CN100 |
| Удалённое управление | Выключение питания: 4...10 В DC между RC+ (контакт 4) и RC- (контакт 3) разъёма CN100 |
| Дистанционное измерение напряжения | Компенсация падения напряжения на проводах нагрузки до 0,3 В |
| Управление вентилятором, типовое | Вентилятор включается при RTH2 не менее 50 °C ±10 °C; выключается при RTH2 не более 40 °C ±10 °C |
Параметры окружающей среды
| Параметр | Значение |
| Рабочая температура | от -30 до +70 °C, согласно кривой снижения нагрузки |
| Рабочая влажность | 20...90% относительной влажности, без конденсации |
| Температура хранения | от -40 до +85 °C |
| Влажность хранения | 10...95% относительной влажности |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0...50 °C |
| Вибрация | 10...500 Гц, 2G, 10 мин на цикл, по 60 мин вдоль осей X, Y, Z |
Безопасность и электромагнитная совместимость
| Параметр | Значение |
| Стандарты безопасности | UL62368-1, TUV BS EN/EN62368-1, EAC TP TC 004, CCC GB4943.1, BSMI CNS15598-1, AS/NZS 62368.1, BIS IS13252(Part1):2010/IEC 60950-1:2005 |
| Электромагнитное излучение | Соответствие BS EN/EN55032 (CISPR32) класс B, BS EN/EN61000-3-2, BS EN/EN61000-3-3, EAC TP TC 020, GB/T 9254, CNS15936 класс B |
| Электромагнитная устойчивость | Соответствие EN61000-4-2, EN61000-4-3, EN61000-4-4, EN61000-4-5, EN61000-4-6, EN61000-4-8, EN61000-4-11, EN55035, EN61000-6-2, BS EN/BS EN/BS EN/, EAC TP TC 020 |
| Испытательное напряжение изоляции | Вход-выход: 3 кВ AC; вход-земля: 2 кВ AC; выход-земля: 0,5 кВ AC |
| Сопротивление изоляции | Вход-выход, вход-земля, выход-земля: 100 МОм / 500 В DC / 25 °C / 70% RH |
Надёжность, габариты и упаковка
| Параметр | Значение |
| MTBF | 1372,4 тыс. ч минимум по Telcordia SR-332 (Bellcore); 187,9 тыс. ч минимум по MIL-HDBK-217F при 25 °C |
| Габаритные размеры | 230 × 127 × 40,5 мм |
| Масса | 1,3 кг |
| Упаковка | 9 шт.; 12,7 кг; 0,7 куб. фута |
Механическое исполнение и подключения
Конструктив: корпус Case No. 226A, принудительное охлаждение, направление воздушного потока указано на чертеже.
Входной клеммный блок TB1:
| Контакт | Назначение |
| 1 | AC/L |
| 2 | AC/N |
| 3 | FG |
Выходной клеммный блок TB2:
| Контакты | Назначение |
| 1...3 | Выход постоянного напряжения -V |
| 4...6 | Выход постоянного напряжения +V |
Разъём CN100: HRS DF11-04DP-2DS или эквивалент.
| Контакт | Назначение |
| 1 | -S |
| 2 | +S |
| 3 | RC- |
| 4 | RC+ |
Описание контактов CN100
| Контакт | Функция | Описание |
| 1 | -S | Отрицательная линия дистанционного измерения. Подключается к отрицательному выводу нагрузки. Линии -S и +S рекомендуется прокладывать витой парой для снижения наводок. Максимальная компенсация падения напряжения — 0,3 В. |
| 2 | +S | Положительная линия дистанционного измерения. Подключается к положительному выводу нагрузки. Линии +S и -S рекомендуется прокладывать витой парой для снижения наводок. Максимальная компенсация падения напряжения — 0,3 В. |
| 3 | RC- | Общий провод сигнала удалённого управления. |
| 4 | RC+ | Электрическое или сухое контактное управление включением и выключением между контактами RC+ и RC-. 0...0,8 В DC или разомкнуто — источник включён; 4...10 В DC — источник выключен. |
Примечания
- Если не указано иное, все параметры приведены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов, завершённой параллельным конденсатором 0,1 мкФ и 47 мкФ.
- Допуск по напряжению включает начальную точность установки, линейную стабилизацию и стабилизацию по нагрузке.
- При пониженном входном напряжении может требоваться снижение допустимой нагрузки. Необходимо учитывать кривую дерейтинга.
- Для моделей 3,3...5 В вентилятор работает постоянно; для моделей 12...48 В реализовано управление включением и выключением вентилятора.
- Источник питания рассматривается как компонент, устанавливаемый в состав конечного оборудования. Конечное изделие должно быть повторно подтверждено на соответствие применимым требованиям по электромагнитной совместимости.
- Для работы на высоте более 2000 м снижение по температуре окружающей среды составляет 3,5 °C на каждые 1000 м для моделей без вентилятора и 5 °C на каждые 1000 м для моделей с вентилятором.
